Principio de la calibración en base a la calibración del proceso

Lea por favor las explicaciones de los términos Valor nominal, valor de medición y valor del proceso (vea Conceptos referentes al tema Aumento de punto ).

•Usted tiene una curva de valor nominal o curva de proceso. Valores de entrada = valores nomi­nales
Valores de salida = valores del proceso.

Esta curva forma el proceso de impresión deseado, es decir, el ideal.

•Usted tiene una curva de valor real o curva de medición.
Valores de entrada = valores nominales
Valores de salida = valores de medición.

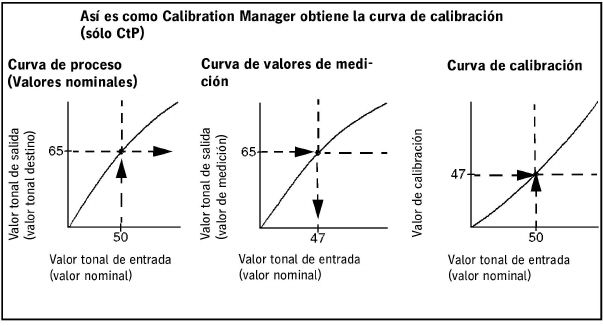

•Curva de calibración: Esta se calcula en base a la curva del proceso y la curva de medición (vea también la siguiente imagen):

El cubrimiento superficial efectivo para el valor nominal 50% debe ser de p. ej. 65% según la curva del proceso. No obstante, este valor tonal no se logra con un valor nominal de 50% sino con un valor nominal de 47% según la curva de medición de este ejemplo. Por tal razón, la curva de calibración asigna el valor tonal de 47% al valor tonal de entrada de 50%.

Esto significa que en los datos de entrada el valor tonal de entrada de 50% es sustituido antes del tramado por el valor tonal de 47%.
