多过程曲线组

过程值和过程曲线的定义参见 页 29

为什么使用多过程曲线组?

通过使用多过程曲线组满足下列要求:

减少组版输出序列的数量。可以根据承印材料种类(已涂布,未涂布)自动选择用于活件的过程数据组。在特定条件下,您不必特别针对每个承印材料种类定义一个组版输出序列。

在对象相关的加网情况下,简化在一个活件中的 AM 和 FM 加网系统混合。针对 AM 和 FM 加网,通常需要不同的过程曲线(参见可视网点丢失)。通过多过程曲线组,可以根据所使用对象相关的加网类型自动选择过程曲线组。

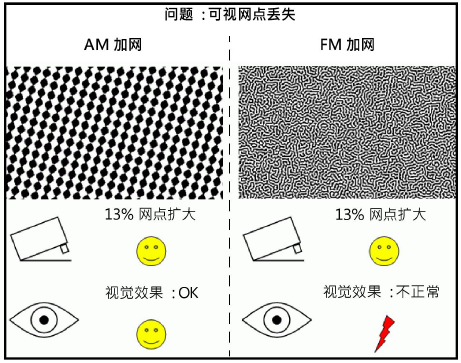

可视网点丢失问题:实际上,针对(粗的)AM 和(细的)FM 加网不能经常使用相同的过程曲线。网点扩大相同时,AM 和 FM 加网由于精度不同会表现出不同的视觉印象。

如果使用相同的网点扩大作为 FM 加网和 AM 加网的基础,则 FM 加网对象的视觉印象不但不好,而且对比度较差(另请参见下图)。因此,针对 FM 加网实际上使用较高的目标曲线,即在中等色调中的网点扩大升高。




什么是多过程曲线组?

过程曲线组

例如,与承印材料种类或加网系统一样,并未给过程曲线组明确分配属性。但是过程曲线是考虑印刷过程的特定属性创建的,所以可以根据这些属性对其进行分组。通常,一个标准的过程曲线组在选择其名称时会反映出这些属性,例如,通过在名称中包括一个承印材料种类。

多过程曲线组

多过程曲线组包括一个或多个所谓的规则。每个规则都将特定参数(加网类型、加网精度、承印材料种类)分配给一个过程曲线组。根据规则在多过程曲线组内选择一个过程曲线组。换言之,多过程曲线组是明确(并且不只是通过其名称)分配了属性的很多过程曲线组。

该属性,即参数通常是:

加网系统的类型:您可以选择是否将过程曲线组用于所有 AM 加网系统或所有 FM 加网系统或者用于每个加网系统。

频率或网点大小:针对“AM 加网系统”选项可以准确地说明频率。针对“FM 加网系统”选项可以准确地说明网点大小。

承印材料种类:您可以选择是否将过程曲线组用于一个特定的或每个承印材料。

首先添加一个多过程数据组。然后添加给上述参数分配现有过程曲线组的规则。每个规则在多过程曲线组中组成一个条目。

多过程曲线组的名称可以自由选择,但名称总是以“MP:”开始。一个多过程曲线组中的所有过程曲线组的名称都引用该名称!

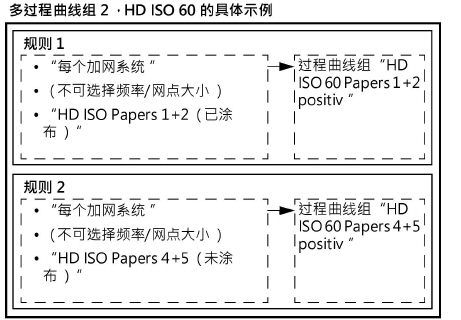

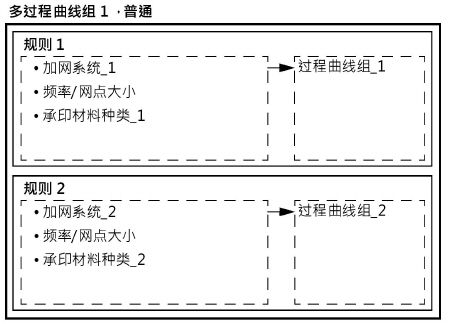

在下图中以图形方式显示了两个多过程曲线组示例。多过程曲线组 2 的实例针对不同的承印材料种类“HD ISO 纸张类型 1+2(已涂布)”和“HD ISO 纸张类型 4+5(未涂布)”分别展示了一个规则。其中给不同的承印材料种类分配了合适的过程曲线组(适合已涂布和未涂布的承印材料)。

两个过程曲线组可以引用多过程曲线组 2 的名称。







校准数据值中的多过程曲线组

如果您已经定义了一个多过程曲线组,那么在添加一个新的校准数据组时,也就是在过程曲线组的选择列表中即可使用该多过程曲线组,参见 重新创建校准数据组(过程校准)。必要时,在此处为一个校准数据组选择一个多过程曲线组。

您可以针对不同校准数据组选择相同的多过程曲线组。在进行活件处理时,通过其名称可以引用该名称下包括的所有过程曲线组(前提是要在组版输出序列中选择相同的多过程曲线组,另见 组版输出序列中的多过程曲线组 )。

例如:在一个校准数据组中您定义的承印材料种类为“HD ISO 纸张类型 1+2(已涂布)”,并且在另一个校准数据组中定义的承印材料种类为“HD ISO 纸张类型 4+5(未涂布)”。针对两个校准数据组您可以选择相同的预定义多过程曲线组“HD ISO 60”。

在第一个校准数据组中使用过程曲线组“HD ISO 60 纸张类型 1+2”用于校准。相应地在第二个校准数据组中使用过程曲线组“HD ISO 60 纸张类型 4+5”。

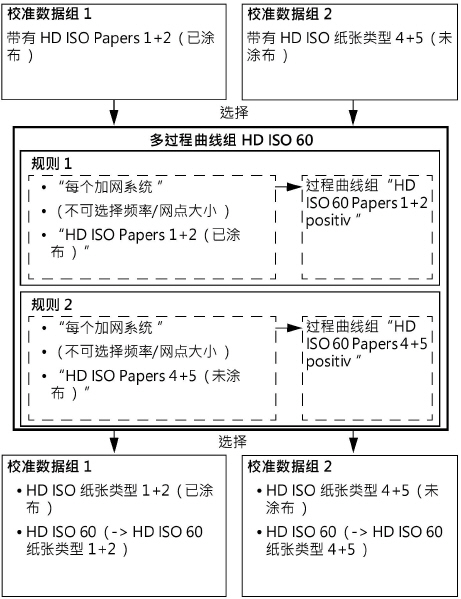

下图以图形方式展示了该示例:




组版输出序列中的多过程曲线组

如何在 Prinect Cockpit 中选择用于校准的多过程曲线组?

1.打开组版输出序列。

2.选择“保持一致,否则取消”的校准规则。

然后选择过程曲线组时还可以使用现有的多过程曲线组。

通过使用多过程曲线组,在活件处理期间可以根据加网、频率/网点尺寸和承印材料种类参数自动使用合适的过程曲线组。
