Grafik => Option "Punktzuwachs": Erläuterungen zum Punkt­zuwachs

Der Punktzuwachs ist die Differenz zwischen Ausgangstonwert (Prozesswert oder Messwert) und line­arem Wert. Ohne Punktzuwachs wäre der Ausgangstonwert identisch mit dem Eingangstonwert, d. h. der gemessene Tonwert würde dem Nominalwert entsprechen.

Siehe Beispiel nachfolgendes Bild:

•Für Nominalwert 50%:

Eingangswert (Nominalwert) = 50%
=> linearer Ausgangswert = 50%
Prozesswert = 65%
=> Punktzuwachs = 65% - 50% = 15%.

D. h. bei 50% soll der Prozess einen Punktzuwachs von 15% haben.

•Für Nominalwert 47%:

Eingangswert (Nominalwert) = 47%
=> linearer Ausgangswert = 47%
Messwert = 65%
=> Punktzuwachs = 65% - 47% = 18%.

D. h. bei 47% zeigt der Prozess einen Punktzuwachs von 18%.

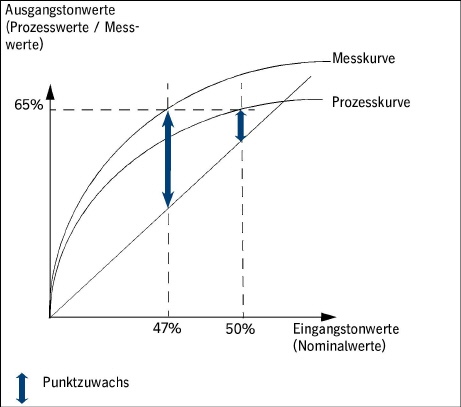

Schematische Darstellung des Punktzuwachses

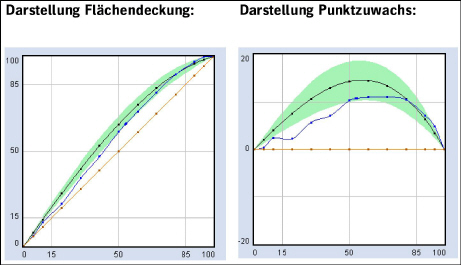

Grafische Darstellung des Punktzuwachses

Sie sehen in der linken Punktzuwachs-Darstellung eine Prozess- und Messkurve über der Linearen (rot) dargestellt.

In der Punktzuwachs-Darstellung rechts wird aus der Linearen (rot) im linken Diagramm die Nulllinie (ebenfalls rot).

Anschaulich wird die Flächendeckungsdarstellung quasi um 45° nach rechts gekippt.
