保存

点击“保存”。然后可评定输出条件的质量。也可通过以下方式查看质量检查结果：选择一种输出条件 > 三个点 > 详细信息 > 显示报告。

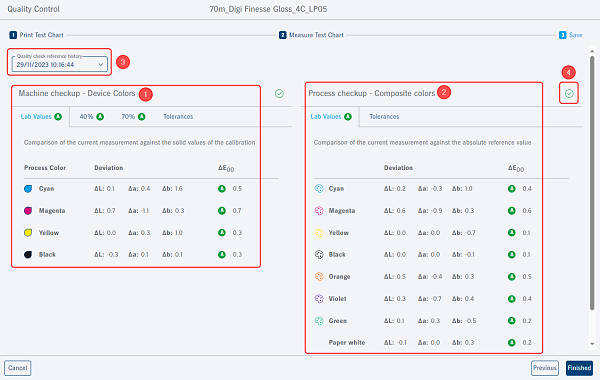

左边显示机器稳定性表 [1]，右边显示流程稳定性表 [2]。可检查颜色质量和公差。







检查颜色质量时将打印的默认测试版的当前测量值与第一次创建输出条件时创建的参考数据进行对比。

如进行了其他质量检查，可在左上方选择 [3]。质量检查按照时间顺序排列，以日期和时间命名。

机器检查 - 设备颜色

将颜色 CMYK(+OVG) 的当前测量与“校准”流程步骤中的数值进行对比，进行评定。在 Lab 值、40%、70% 和公差选项卡中以表格显示显示颜色偏差。

所有印刷色均会显示 Lab 色值偏差。右边显示 ΔE00 偏差，彩色公差等级（“A”或“D”）显示机器稳定性值是否在公差范围内。公差等级遵守“ISO 12647-2”标准。

对于 40% 和 70% 色调值，以 % 显示色调值偏差，对于实地，显示与参考测量的 ΔE00 偏差。同样通过公差等级（“A”或“D”）显示机器稳定性数值是否在公差范围内。




机器稳定性在公差范围内：实地偏差不超过 2.8 ΔE00 且色调值偏差不超过 3%。




机器稳定性超出公差范围：实地偏差超过 2.8 ΔE00 且色调值偏差超过 3%。



如所有结果都在等级 A 内，“机器稳定性”获得等级“A”。如至少一个数值在等级“D”内，整个机器稳定性都会被评定为等级“D”。此外，如需要操作，将显示黄色警告提示，而不是绿色勾号 [4]。



流程检查 - 复合色

通过两个选项卡显示流程稳定性：Lab 值和公差。

所有印刷色均会显示 Lab 色值偏差。右边显示 ΔE00 偏差，彩色公差等级（“A”至“D”）显示流程稳定性值是否在公差范围内。公差等级遵守 PSD（ProzessStandard Digital）认证标准。




流程稳定性在公差范围内：Lab 平均值偏差不超过 2.5 ΔE00 且承印物偏差不超过 3.5 ΔE00。




流程稳定性不再完全遵守公差范围：Lab 平均值偏差在 2.5 ΔE00 至 4.5 ΔE00 范围内且承印物偏差不超过 3.5 ΔE00。




流程稳定性超出公差范围：Lab 平均值偏差在 4.5 ΔE00 至 5.5 ΔE00 范围内且承印物偏差不超过 3.5 ΔE00。




流程稳定性超出公差范围：Lab 平均值偏差超过 5.5 ΔE00 且承印物偏差超过 3.5 ΔE00。



如所有结果都在等级 A 内，“流程稳定性”获得等级“A”。但如果至少有一个值在较差等级内，则整个“流程稳定性”被评为交叉等级。此外，如需要操作，将显示黄色警告提示 [4]。这种情况下需要重新校准。见重新校准。




提示：纸张白度的公差等级必须为“A”。否则剩余测量值无效。



如对结果满意，点击“关闭”结束质量检查。
