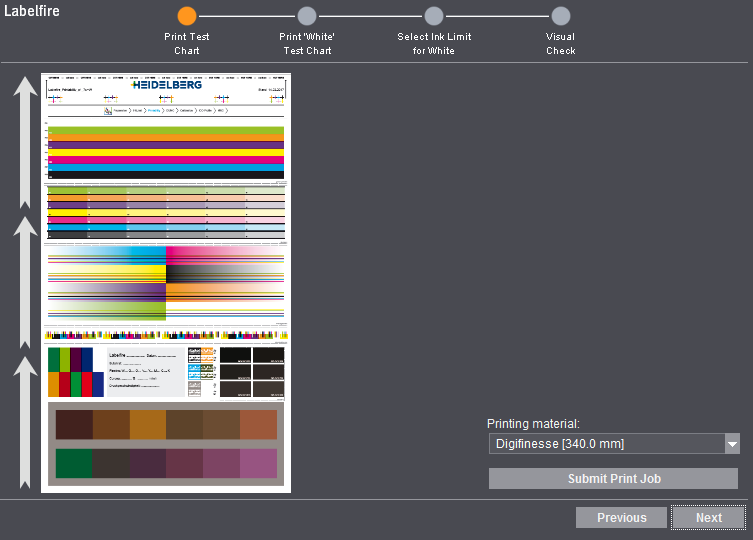

“인쇄 작업 전달”을 클릭하고 테스트 차트를 출력하십시오. 테스트 차트가 Cockpit으로 전달됩니다. 이 절차에는 시간이 얼마간 소요됩니다.
이 테스트 차트는 피닝과 코로나를 위해 올바른 기계 설정을 찾는데 사용됩니다. 또한 점착성을 점검하고 최대 적용 영역을 기록할 수 있습니다.
결과가 만족스러워질 때까지 변경할 때마다 기계에서 테스트 차트를 다시 인쇄하십시오. 그런 후 "다음"을 클릭합니다.
인쇄용 잉크는 대부분의 플라스틱 소재에 제한적으로 점착됩니다. 이 머티리얼에 인쇄할 수 있도록 그 표면에 코로나 처리를 실행합니다. 이때 플라스틱 필름이 고압 방전에 노출됩니다. 테스트 필드를 이용하여 [1]과 [2]에서 코로나가 테스트됩니다.
“피닝”에서는 잉크 드롭의 농도가 잉크 적용 전에 자외선광을 쏘아 젤처럼 변화됩니다. 따라서 드롭이 흐르는 것을 방지하여 더 선명한 인쇄 이미지가 생깁니다. 인쇄 결과가 차후에 광택인지 아니면 무광택으로 보이는지의 여부는 피닝 설정에 따라서도 달라집니다.
테스트 필드를 이용하여 [3]과 [4]에서 피닝이 테스트됩니다.

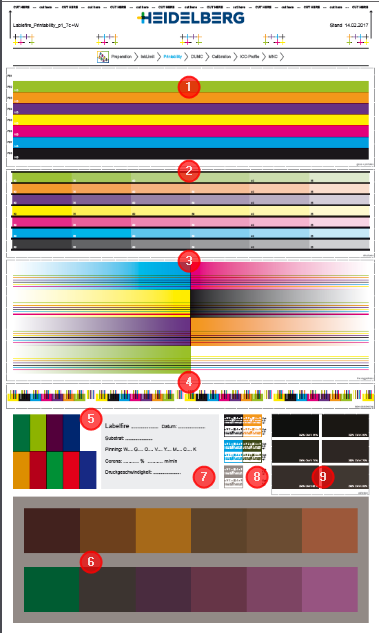

테스트 필드는 위에서 아래로 처리될 수 있도록 정렬되어 있습니다. 영역 [1]과 [2]를 이용하여 먼저 코로나를 설정합니다. 그런 후 [3]과 [4]에서 피닝 설정이 이루어집니다. 나머지 필드는 다양한 용도로 사용되며 그 다음으로 검사되어 집니다.
[1]
코로나는 핀 홀에 영향을 미칩니다. [1]에서 인쇄 이미지에 홀이 여전히 있는지의 여부를 확인하고 필요시 코로나를 조절합니다. 또한 테스트 필드는 광택을 검사하고 전체 인쇄 너비에 걸친 인쇄 동작을 검사하는데도 사용됩니다.
[2]
[2]에서는 색상 스크린을 검사합니다. 스크린은 균일하고 조화롭게 보여야 합니다. 그렇지 않을 경우 코로나 설정을 수정하십시오.
[3]
[3]에는 모든 인쇄 색상에서의 수평 선이 다양한 색상 그라데이션으로 인쇄되어 있습니다. 이는 인터컬러 블리딩을 검사하는데 사용됩니다. 돋보기를 사용하여 선이 너덜한지의 여부를 점검하십시오. 필요 시 피닝 설정을 수정하십시오.
[4]
[4]에는 모든 인쇄 색상에서 여러 색상 필드로 들어간 얇은 수직선이 인쇄되어 있습니다. 이는 인터컬러 블리딩을 검사하는데 사용됩니다. 돋보기를 이용하여 흰색(또는 기판 배경)과 색상 간의 돌출부를 관찰하십시오. 선이 수축됩니까? 선이 점진적으로 변화합니까 아니면 선이 두껍습니까? 그러면 기계에서 피닝 설정을 변경하고 테스트 차트를 다시 인쇄하십시오.
[5]/[6]
[5]와 [6] 영역에서는 색상 재현 및 광택을 평가할 수 있습니다.
[7]
[7]에서는 기계 설정을 입력할 수 있습니다. 이는 여러 테스트 차트를 비교할 때 올바른 설정을 지정하는 일을 수월하게 해줍니다.
[8]
코로나 및 피닝 설정은 작은 글꼴의 가독성에 안 좋은 영향을 미칠 수 있습니다. 그러므로 [8]에서 다양한 글꼴 크기를 점검하십시오. 필요 시 코로나와 피닝의 설정을 수정하고 [1] ~ [4]에서 인쇄 결과를 다시 점검하십시오.
[9]
[9]의 테스트 필드는 240 % ~ 340 % 사이의 다양한 적용 영역으로 인쇄되었습니다. 이는 점착성을 검사하는데 사용됩니다. 여기서는 예를 들어 접착 스트립 테스트, 긁기 테스트 또는 접착 스트립으로 선 긁기 테스트를 수행합니다.
나중에 값을 “ICC 프로파일” 단계에 입력하기 위해 최적의 적용 영역을 기록하십시오. ICC 프로파일 계산을 참조하십시오.
