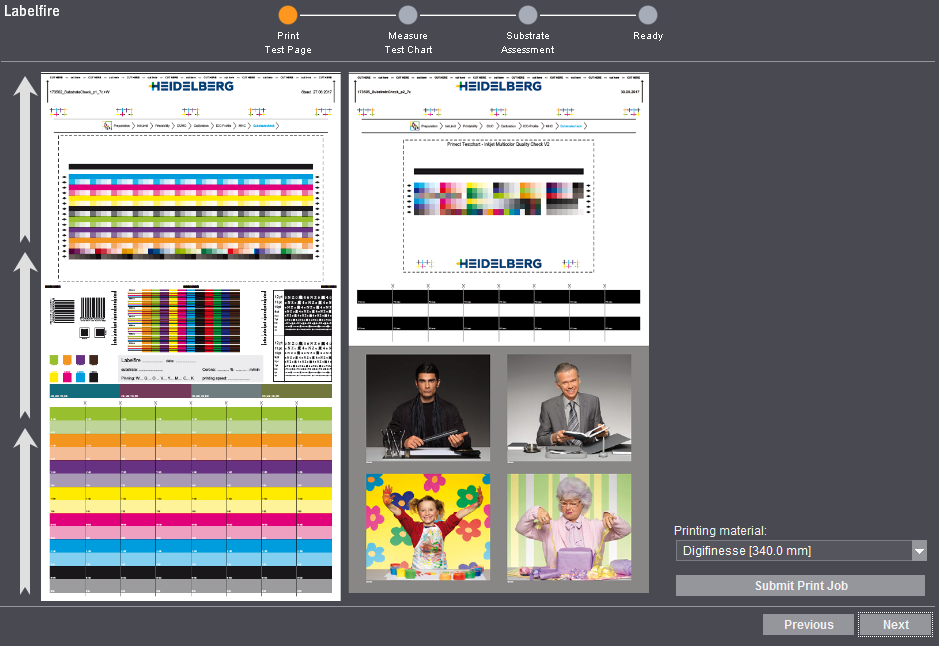

테스트 페이지는 두 기계 모두에 대해 서로 다릅니다.
인쇄할 테스트 차트는 두 장이 있습니다.
•1 페이지:
첫 페이지에는 별색에 대한 테스트 필드가 포함되어 있습니다. 이는 Prinect Color Toolbox를 사용하여 재현성 품질과 관련하여 측정하고 분석할 수 있습니다.
•2 페이지:
두 번째 페이지에는 다음 단계에서 측정될 테스트 차트 [1]이 있습니다. 테스트 차트 [1]의 상단 열에는 원색, 이차 색상 및 삼차 색상이 색조 값 단계로 인쇄되어 이 색상 값의 반복성과 기계의 안정성을 테스트합니다. 아래 열에서는 색상 관리와 색상 재현의 안정성을 기본 지정된 Lab 값을 이용하여 검사합니다.
“인쇄 작업 전달”을 클릭하고 테스트 차트를 출력하십시오. 테스트 차트가 Cockpit으로 전달됩니다. 이 절차에는 시간이 얼마간 소요됩니다.

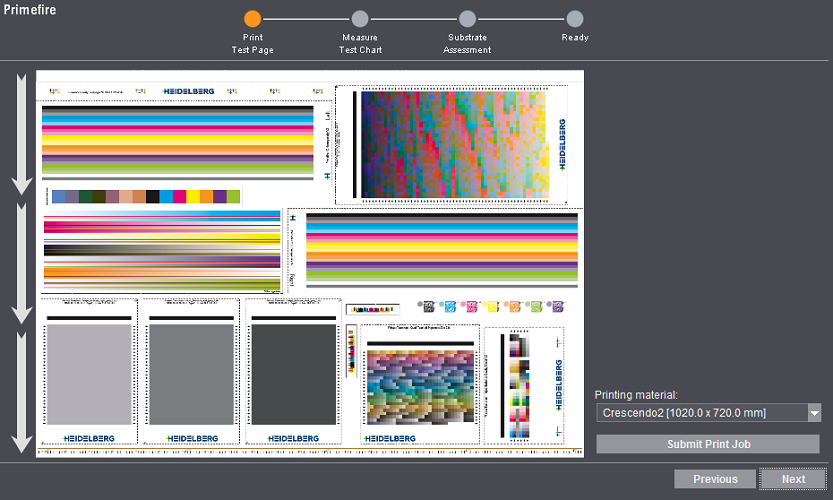

Primefire에서는 다양한 테스트 차트가 하나의 시트 위에 인쇄됩니다. 이는 대부분의 경우 육안으로 검사해야 하거나 Prinect Color Toolbox를 사용하여 측정해야 합니다.
테스트 차트 중 하나를 다음 단계에서 측정해야 합니다. 이것은 시트의 하단 오른쪽 모서리 [10]에 있습니다.
테스트 차트 [10]의 상단 영역에는 원색, 이차 색상 및 삼차 색상이 색조 값 단계로 인쇄되어 이 색상 값의 반복성과 인쇄기의 안정성을 테스트합니다. 아래의 반쪽 부분에는 색상 재현의 안정성을 기본 지정된 Lab 값을 이용하여 검사합니다.

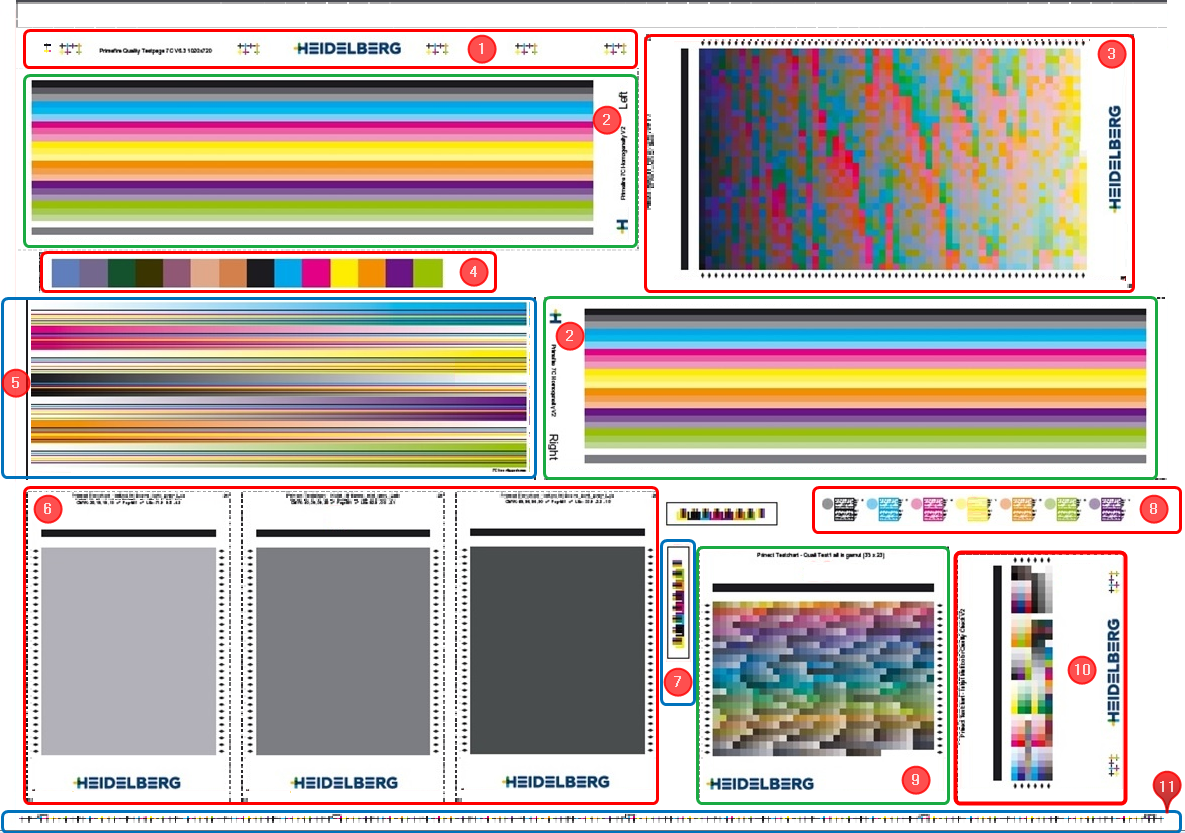

테스트 페이지의 개별 영역에 대한 짧은 설명이 이어집니다.
1.5개의 가늠표가 있는 제목
2.전 인쇄 폭에 걸친 동질성을 위한 두 개의 테스트 차트(“Left” 및 “Right”). 각 장치 색상으로부터 각각 하나의 동질적인 스트립이 100%, 75%와 50%의 잉크 적용량으로 인쇄됩니다. 그 아래에는 하나의 용지 백색 줄과 회색 줄 하나가 있습니다. 이 테스트 차트는 Konica Minolta FD-9로 측정하려고 합니다.
3.테스트 차트 "Prinect color book V3"은 색공간과 별색의 정확도를 분석하기 위해 1900개의 Lab 색상 필드를 제공합니다. 이 테스트 차트는 X-Rite i1iSis 또는 Konica Minolta FD-9로 측정하려고 합니다.
4.입상도 검사를 위한 테스트 차트 이 테스트 차트에는 25x25mm 크기의 색상 필드 14개가 포함되어 있습니다. 이 테스트 차트는 시각적으로 또는 스캔너를 이용하여 분석됩니다.
5.인터컬러 블리딩 검사를 위한 테스트 차트. 모든 인쇄 색상에 대해 각각 한 색상 그라데이션(0% ~ 100%의 잉크 적용)이 있는 하나의 줄이 있습니다. 이 줄의 각각은 0.02mm 너비의 동질 라인이 각 잉크 색으로 그어져 있습니다. 돋보기를 사용하여 선이 너덜한지의 여부를 점검하십시오.
6.ISO "Macro-Uniformity-Score"에 의거하여 넓은 표면에서 잉크가 균일하게 적용된 것을 검사하기 위한 세 개의 테스트 차트. 연회색, 중간 회색과 암회색 면으로 구성되어 있습니다. CMYK 값은 인쇄 전 Fogra51을 이용하여 Lab 값으로 환산되었습니다. 이 테스트 차트는 X-Rite i1iSis 또는 Konica Minolta FD-9로 측정할 수 있습니다.
7.인터컬러 블리딩 검사를 위한 테스트 차트. 0.02Mm의 얇은 라인이 모든 잉크 색으로 다양한 색상 필드(100% 장치 색상) 안으로 돌출됩니다. 돋보기를 이용하여 흰색(또는 기판 배경)과 색상 간의 돌출부를 관찰하십시오. 선이 수축됩니까? 선이 점진적으로 변화합니까 아니면 선이 두껍습니까?
8.작은 글꼴이 있는 테스트 차트. 여기서는 6 pt, 5 pt, 4 pt, 3 pt, 2 pt 및 1 pt 크기의 텍스트가 모든 장치 색상으로 인쇄됩니다.
9.Lab 별색의 정확도를 검사하기 위한 테스트 차트. 이 테스트 차트는 X-Rite i1iSis 또는 Konica Minolta FD-9로 측정하려고 합니다.
10.기계 안정성 및 색상 관리를 검사하기 위한 테스트 차트 "Multicolor Quality Check". 이 테스트 차트는 다음 단계에서 측정됩니다.
11.모든 장치 색상의 짧은 수직선이 있는 테스트 차트로 25개의 인쇄 헤드의 위치가 덮히도록 분배됩니다. 시트가 기계를 통해 가운데로 지나갈 때 개별 인쇄 헤드의 위치를 검사할 수 있습니다.
인쇄된 테스트 차트가 있다면 “다음”을 클릭하십시오.
