X-Rite Eye-One (strip)

Das X-Rite Eye-One (strip) kann nur für Tintenbegrenzung und Kalibrierungsmessungen verwendet werden. Für die Ausmessung von Profilen ist es nicht nutzbar. Wir empfehlen, bei der Verwendung des X-Rite Eye-One das Messlineal zu benutzen.

Siehe auch das Video-Tutorial: Tonwertzunahmestreifen mit dem X-Rite Eye-One (strip) vermessen

Im Folgenden wird der Messvorgang am Beispiel der Tintenbegrenzungsmessung gezeigt:

Gehen Sie für die Vermessung der Testform wie folgt vor:

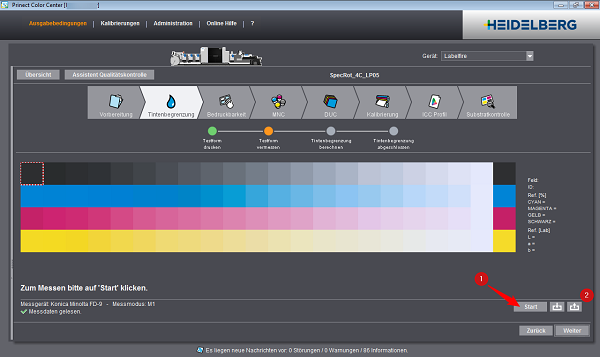

1.Klicken Sie auf den Button "Start" [1], um das Messgerät zu starten.

2.Kalibrieren Sie das Messgerät auf der Weißkachel. Legen Sie es dazu auf die Weißkachel und betätigen Sie den Messknopf.

3.Beginnen Sie nun mit der Messung. Beachten Sie dabei, dass die Ausrichtung der Testform und die Reihenfolge der Streifen unbedingt der Vorschaudarstellung im Prinect Color Center entspre­chen müssen. Andernfalls werden falsche Ergebnisse erzielt. In diesem Fall muss also der schwarze Streifen oben vor Ihnen liegen und der gelbe unten.

4.Jeder Farbstreifen muss zweimal vermessen werden: einmal von links nach rechts und dann umgekehrt.
Legen Sie das Messgerät neben die erste Kachel, halten Sie den Knopf am Messgerät gedrückt und führen Sie es entlang des Farbstreifens. Beginnen und beenden Sie die Messung immer neben dem jeweiligen Farbstreifen: Messen Sie das Papierweiß beide Male etwa eine halbe Sekunde lang.

5.Warten Sie nach dem ersten Messvorgang, bis die LED blau blinkt. Führen Sie dann die Messung von rechts nach links durch. Wenn die Messung erfolgreich war, blinken beide LED grün. Leuch­ten die LED am Messgerät rot, war die Messung fehlerhaft und muss für diesen Farbstreifen wie­derholt werden.

6.Nach korrekter Messung eines Streifens werden die Ergebnisse im Vorschaufenster angezeigt. Vermessen Sie nun nacheinander alle Streifen der Testform.

(7).Haben Sie die Messung abgeschlossen, können Sie die Messdaten über den Button [2] exportie­ren.

8.Klicken Sie auf "Weiter".
