Ausgabe des Reports als PDF

Das Prinect Color Center bietet Ihnen die Möglichkeit, die Ergebnisse der Qualitätskontrolle nicht nur im Color Center zu betrachten, sondern diese auch in einer PDF-Datei auszugeben.

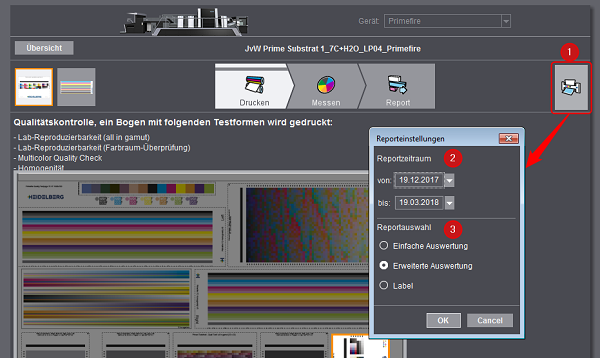

Klicken Sie den Button "Qualitätsreport drucken" [1]. Es öffnet sich ein Dialog, in dem Sie Einstellun­gen zum Report vornehmen können.

Unter "Reportzeitraum" [2] können Sie einstellen, welche Messungen in den Report einfließen sollen. Bei "Reportauswahl" können Sie auswählen, wie ausführlich der Report ausfallen soll oder ob er über ein angeschlossenes Gerät als Label ausgegeben werden soll.

Wenn Sie "Einfache Auswertung" oder "Erweiterte Auswertung" wählen, öffnet sich eine Druckvor­schau:

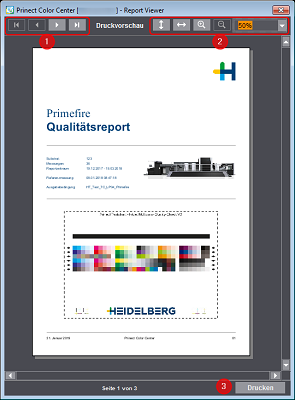

Mit den Buttons [1] können Sie sich durch die Seiten des Reports klicken. Die Ansicht können Sie mit den Buttons [2] anpassen.

Klicken Sie auf "Drucken" [3]. Es öffnet sich ein Dialog zur Auswahl des Druckers. Wenn Sie den Report als PDF-Datei erhalten möchten, wählen Sie hier einen virtuellen Drucker aus, der das Spei­chern der Druckausgabe als PDF ermöglicht.

Aufbau des PDF Reports

Der einfache Report besteht aus folgenden Seiten:

•Titelseite

•Messwerttabelle - Einfache Auswertung

Der erweiterte Report bietet zudem noch:

•Messwerttabelle - Erweiterte Auswertung: Maschinenstabilität / Prozessstabilität

•Messwerttabelle - Erweiterte Auswertung: Sollwert-Erreichung (nur Primefire)

•Diagramme zur Maschinenstabilität

•Diagramme zur Prozessstabilität

•Diagramme zur Sollwert-Erreichung (nur Primefire)

•Toleranzen

Titelseite

Die Titelseite des Reports zeigt den Namen und ein Bild der verwendeten Druckmaschine. Daneben stehen folgende Informationen:

•die Bezeichnung des Substrats

•die Anzahl der Kontrollmessungen

•der Zeitraum, in dem die Messungen durchgeführt wurden

•das Datum der Referenzmessung, auf die sich die Kontrollmessungen beziehen

•die Bezeichnung der Ausgabebedingung

Darunter wird die Testform für die Qualitätskontrolle abgedruckt.

Firmenlogo einstellen

Es besteht die Möglichkeit das Heidelberg-Logo durch ein Firmenlogo zu ersetzen. Dazu muss das Logo als PNG-Datei unter dem Namen "CompanyLogo.png" in den Installationsordner: C:\Program Files\Heidelberg\Prinect ColorCenter\ gespeichert werden.

Ausmaße und Auflösung des Bildes müssen nicht besonders berücksichtigt werden, da das Logo automatisch im Report skaliert wird.

Wenn keine Datei "CompanyLogo.png" vorhanden ist, wird stattdessen das Heidelberg-Logo verwen­det.

Messwerttabelle - Einfache Auswertung

Die Tabelle führt alle ausgeführten Kontrollmessungen auf und zeigt mit Hilfe eines Symbols an, ob die Werte für Maschinenstabilität und Prozessstabilität sowie für die Sollwert-Erreichung im Toleranz­bereich lagen.

Messwerttabelle - Erweiterte Auswertung: Maschinenstabilität / Prozessstabilität

Diese Tabelle ist um weitere Angaben zur Maschinenstabilität und Prozessstabilität erweitert. Siehe auch Tabelle.

Messwerttabelle - Erweiterte Auswertung: Sollwert-Erreichung

Diese Tabelle ist um weitere Angaben zur Sollwert-Erreichung erweitert. Siehe auch Tabelle.

Diagramme zur Maschinenstabilität

Zur Darstellung der Maschinenstabilität gibt es insgesamt drei Diagramme: für die Tonwerte von 40%, 70% und 100%.  Bei den Tonwerten 40% und 70% werden die Tonwertabweichungen in % und bei Vollfarben die  ΔE₀₀-Abweichung  von der Referenzmes­sung dargestellt. Das Vollton-Diagramm enthält zusätzlich auch die Werte für das Papierweiß.

Neben den Diagrammen sind die Farbfelder auf der Testform markiert, die in die Auswertung einge­flossen sind.

Diagramme zur Prozessstabilität

Die Prozessstabilität kann mit Hilfe der über verschiedene Farbfelder gemittelten ΔE₀₀-Abweichung (von den Referenzwerten) und über das 95%-Quantil beurteilt werden. Das 95%-Quantil ist der ΔE_00-Wert, unterhalb dessen 95% aller Messwerte liegen.

Diagramme zur Sollwert-Erreichung

Zur Beurteilung der Sollwert-Erreichung gibt es vier Diagramme: Wie bei der Prozessstabilität ein Dia­gramm zum Lab-Mittelwert und zum 95%-Quantil, wobei in diesem Fall nicht die Abweichung zur Referenzmessung, sondern zu den Lab-Sollwerten betrachtet wird. Des Weiteren gibt es noch ein Dia­gramm zur Graubalance und zur ΔE₀₀-Abweichung des Substrats gegenüber dem Referenzbogen-Papierweiß.

Toleranzen

Diese Seite gibt einen Überblick, welche Grenzwerte für die Einstufung in eine der vier Toleranzklas­sen ("A" bis "D") gelten.
