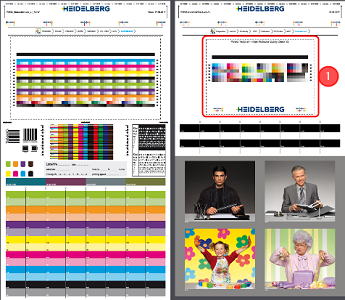

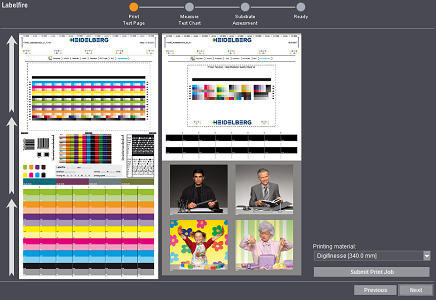

테스트 페이지는 두 기계 모두에 대해 서로 다릅니다.
인쇄할 테스트 차트는 두 장이 있습니다.
•1 페이지:
첫 페이지에는 별색에 대한 테스트 필드가 포함되어 있습니다. 이는 Prinect Color Toolbox를 사용하여 재현성 품질과 관련하여 측정하고 분석할 수 있습니다.
•2 페이지:
두 번째 페이지에는 다음 단계에서 측정될 테스트 차트 [1]이 있습니다. 테스트 차트 [1]의 상단 열에는 원색, 이차 색상 및 삼차 색상이 색조 값 단계로 인쇄되어 이 색상 값의 반복성과 기계의 안정성을 테스트합니다. 아래 열에서는 색상 관리와 색상 재현의 안정성을 기본 지정된 Lab 값을 이용하여 검사합니다.
“인쇄 작업 전달”을 클릭하고 테스트 차트를 출력하십시오. 테스트 차트가 Cockpit으로 전달됩니다. 이 절차에는 시간이 얼마간 소요됩니다.

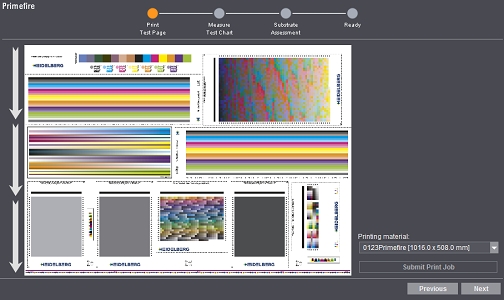

Primefire에서는 다양한 테스트 차트가 하나의 시트 위에 인쇄됩니다. 이는 대부분의 경우 육안으로 검사해야 하거나 Prinect Color Toolbox를 사용하여 측정해야 합니다.
테스트 차트 중 하나를 다음 단계에서 측정해야 합니다. 이것은 시트의 하단 오른쪽 모서리 [10]에 있습니다.
테스트 차트 [10]의 상단 영역에는 원색, 이차 색상 및 삼차 색상이 색조 값 단계로 인쇄되어 이 색상 값의 반복성과 인쇄기의 안정성을 테스트합니다. 아래의 반쪽 부분에는 색상 재현의 안정성을 기본 지정된 Lab 값을 이용하여 검사합니다.
테스트 페이지의 개별 영역에 대한 짧은 설명이 이어집니다.
|
1 |
|
|
|

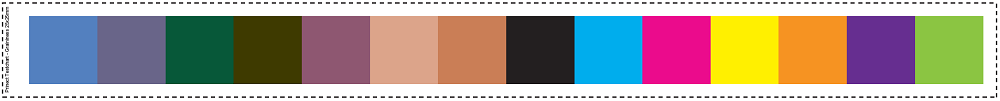

Testform zur Überprüfung der Körnigkeit. Sie enthält 14 Farbfelder der Größe 25x25 mm. Diese Testform wird visuell oder mit Hilfe eines Scanners ausgewertet.
|
|
2 |
|
|
|
Testform mit kleinen Schriften. Hier werden Texte in den Größen 6 pt, 5 pt, 4 pt, 3 pt, 2 pt und 1 pt in jeder Gerätefarbe gedruckt.
|
|
3 |
|
|
|

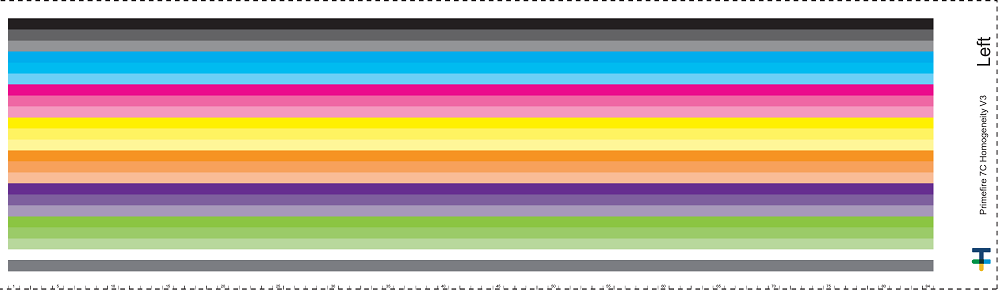

Zwei Testformen ("Left" und "Right") für die Homogenität über die gesamte Druckbreite. Von jeder Gerätefarbe wird jeweils ein homogener Streifen mit 100%, 75% und 50% Farbauftrag gedruckt. Darunter gibt es einen Streifen Papierweiß und einen grauen Streifen. Diese Testform sollte mit Konica Minolta FD-9 vermessen werden.
|
|
4 |
|
|
|

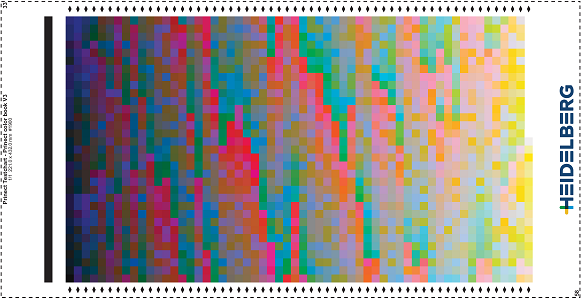

Die Testform "Prinect color book V3" liefert 1900 Lab-Farbfelder zur Analyse des Farbraums und der Treffgenauigkeit der Sonderfarben. Diese Testform sollte mit X-Rite i1iSis oder Konica Minolta FD-9 vermessen werden.
|
|
5 |
|
|
|

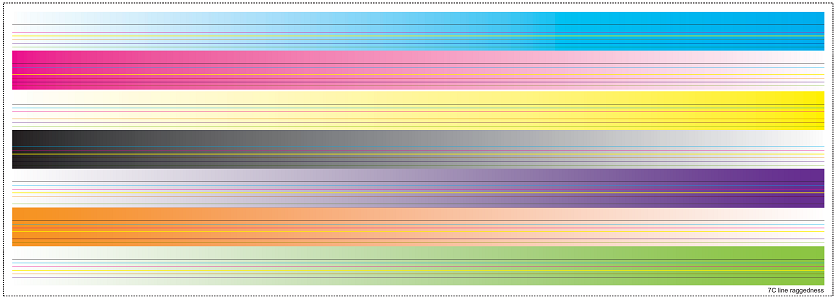

Testform zur Überprüfung des Intercolor Bleedings. Für jede Druckfarbe gibt es jeweils einen Streifen mit einem Farbverlauf (von 0% bis 100% Farbauftrag). Jeder dieser Streifen ist mit 0,02 mm breiten homogenen Linien in jeder Druckfarbe durchzogen. Kontrollieren Sie mit einer Lupe, ob die Linien nicht ausgefranst sind.
|
|
6 |
|
|
|

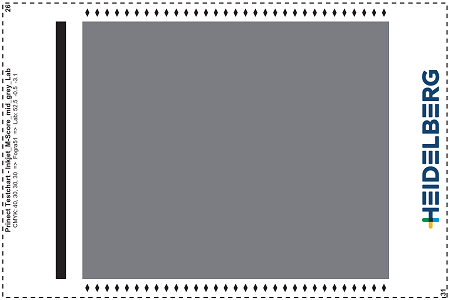

Drei Testformen zur Untersuchung der großflächigen Gleichmäßigkeit des Druckauftrages nach dem ISO "Macro-Uniformity-Score". Sie bestehen aus hellgrauen, mittelgrauen und dunkelgrauen Flächen. Die CMYK-Werte wurden vor dem Druck mit Fogra51 zu Lab-Werten umgerechnet. Die Testformen können mit X-Rite i1iSis oder Konica Minolta FD-9 vermessen werden.
|
|
7 |
|
|
|

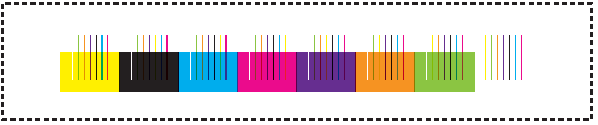

Testform zur Untersuchung des Intercolor Bleedings. 0,02 mm dünne Linien in allen Druckfarben ragen in verschiedene Farbfelder (100% Gerätefarbe) hinein. Betrachten Sie mit einer Lupe den Übergang zwischen Weiß (bzw. Substrathintergrund) und Farbe. Werden die Linien eingeschnürt? Verlaufen die Linien oder sind sie dicker?
|
|
8 |
|
|
|

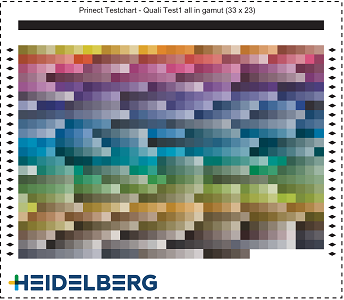

Testform zur Überprüfung der Treffgenauigkeit der Lab-Sonderfarben. Diese Testform sollte mit X-Rite i1iSis oder Konica Minolta FD-9 vermessen werden.
|
|
9 |
|
|
|

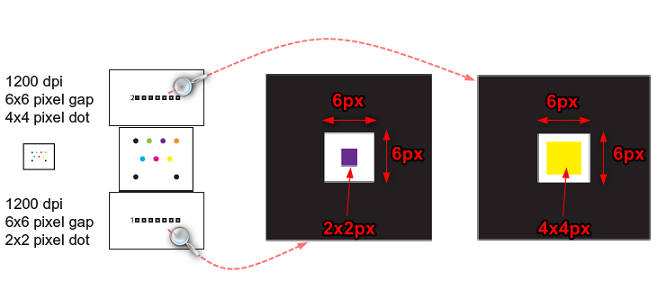

Testform zur Überprüfung der Passgenauigkeit. Sie besteht aus zwei Reihen zu je sieben schwarzen Quadraten (für jede Druckfarbe eins). In der Mitte eines jeden Quadrates befindet sich eine 6 mal 6 Pixel große Lücke. Darin ist ein Punkt in der jeweiligen Druckfarbe gedruckt. In der oberen Reihe ist der Punkt 4x4 Pixel und in der unteren 2x2 Pixel groß. Überprüfen Sie mit Hilfe einer Lupe, wie gut der zentrale Punkt in der Mitte des Quadrates liegt. Diese Testform ist dreimal auf dem Bogen vorhanden. |
|
10 |
|
|
|

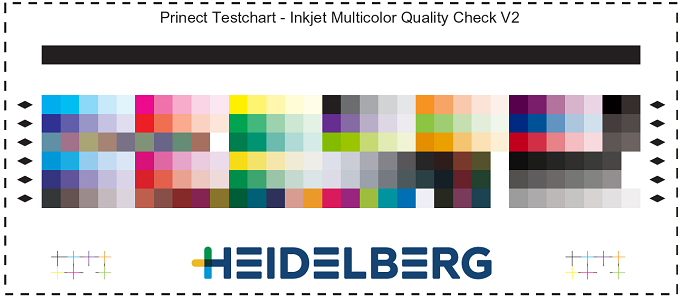

Testform "Multicolor Quality Check" zur Überprüfung der Maschinenstabilität und des Color Managements. Diese Testform wird im nächsten Schritt vermessen. |
|
11 |
|
|
|
Testform mit kurzen senkrechten Linien in jeder Gerätefarbe, so verteilt, dass die Position der 25 Druckköpfe abgedeckt wird. Wenn der Bogen mittig durch die Maschine läuft, kann die Position der einzelnen Druckköpfe überprüft werden.
|
인쇄된 테스트 차트가 있다면 “다음”을 클릭하십시오.
