两种打印机的测试页不同：

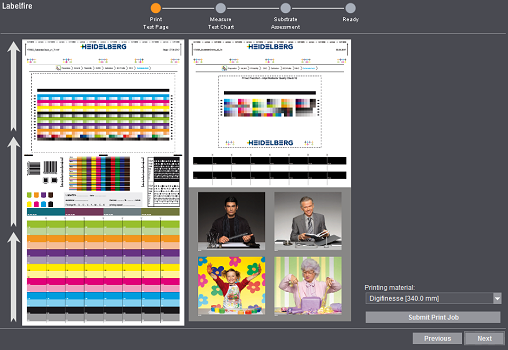

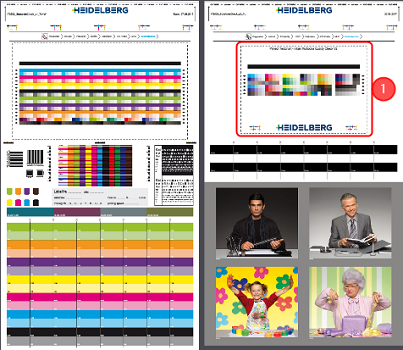

要打印的测试版有两页：
•第 1 页：
第一页包含专色测试色块。可借助 Prinect Color Toolbox 测量和分析这些色块的可复制程度。
•第 2 页：
第二页为下一步要测量的测试版[1]。测试版[1]上面几排以色调值阶梯打印原色、二次色和三次色，以测试这些色值的可重复性，从而测试机器的稳定性。下面几排通过指定的 Lab 值检查色彩管理和彩色再现的稳定性。
点击“转发印刷活件”，打印测试版。测试版会被转发给 Cockpit。该过程可能会重复一段时间。

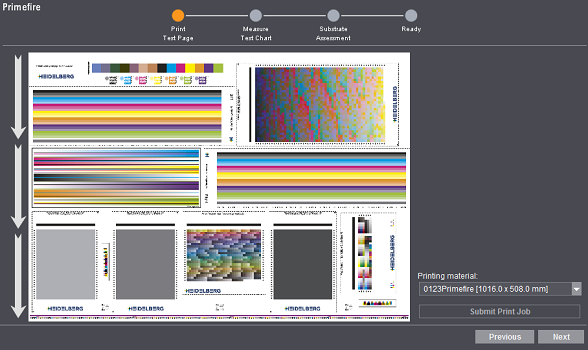

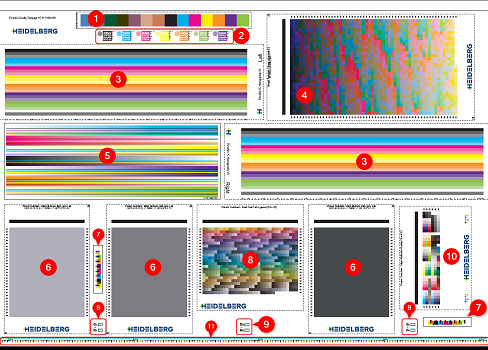

对于 Primefire，会在一张印张上打印不同测试版。主要目视检查或借助 Prinect Color Toolbox 分析这些测试版。
下一步测量其中一个测试版。该测试版位于印张右下角[10]。
测试版[10]上方区域以色调值阶梯打印原色、二次色和三次色，以测试这些色值的可重复性，从而测试印刷机的稳定性。下半部分通过指定的 Lab 值检查彩色再现的稳定性。
下面对测试页的各个区域进行简单介绍：
|
1 |
|
|
|

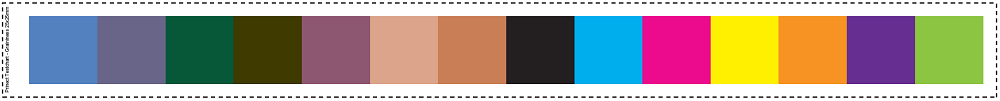

Testform zur Überprüfung der Körnigkeit. Sie enthält 14 Farbfelder der Größe 25x25 mm. Diese Testform wird visuell oder mit Hilfe eines Scanners ausgewertet.
|
|
2 |
|
|
|
Testform mit kleinen Schriften. Hier werden Texte in den Größen 6 pt, 5 pt, 4 pt, 3 pt, 2 pt und 1 pt in jeder Gerätefarbe gedruckt.
|
|
3 |
|
|
|

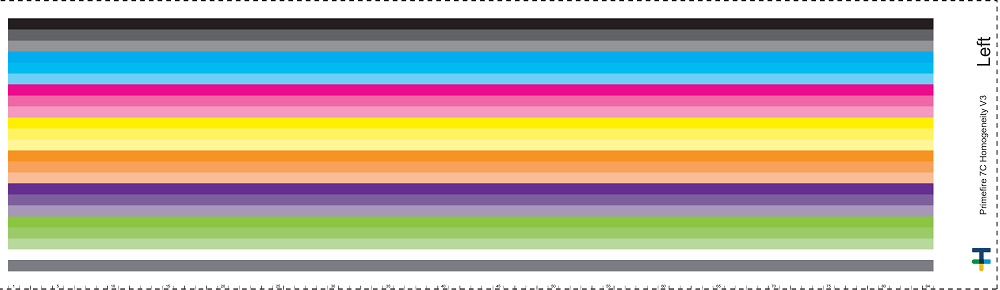

Zwei Testformen ("Left" und "Right") für die Homogenität über die gesamte Druckbreite. Von jeder Gerätefarbe wird jeweils ein homogener Streifen mit 100%, 75% und 50% Farbauftrag gedruckt. Darunter gibt es einen Streifen Papierweiß und einen grauen Streifen. Diese Testform sollte mit Konica Minolta FD-9 vermessen werden.
|
|
4 |
|
|
|

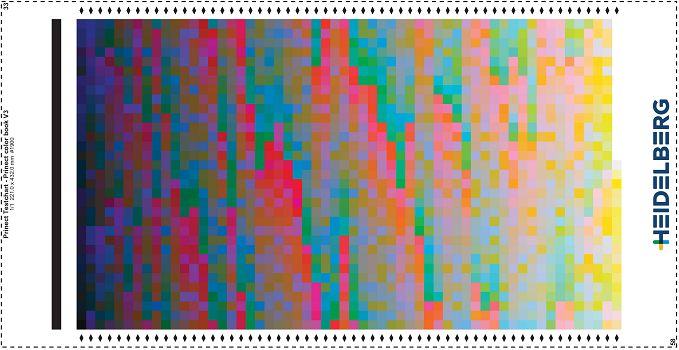

Die Testform "Prinect color book V3" liefert 1900 Lab-Farbfelder zur Analyse des Farbraums und der Treffgenauigkeit der Sonderfarben. Diese Testform sollte mit X-Rite i1iSis oder Konica Minolta FD-9 vermessen werden.
|
|
5 |
|
|
|
Testform zur Überprüfung des Intercolor Bleedings. Für jede Druckfarbe gibt es jeweils einen Streifen mit einem Farbverlauf (von 0% bis 100% Farbauftrag). Jeder dieser Streifen ist mit 0,02 mm breiten homogenen Linien in jeder Druckfarbe durchzogen. Kontrollieren Sie mit einer Lupe, ob die Linien nicht ausgefranst sind.
|
|
6 |
|
|
|

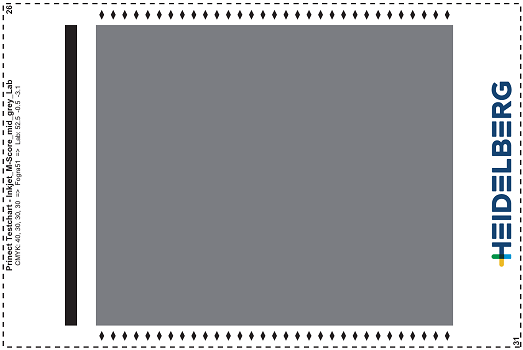

Drei Testformen zur Untersuchung der großflächigen Gleichmäßigkeit des Druckauftrages nach dem ISO "Macro-Uniformity-Score". Sie bestehen aus hellgrauen, mittelgrauen und dunkelgrauen Flächen. Die CMYK-Werte wurden vor dem Druck mit Fogra51 zu Lab-Werten umgerechnet. Die Testformen können mit X-Rite i1iSis oder Konica Minolta FD-9 vermessen werden.
|
|
7 |
|
|
|

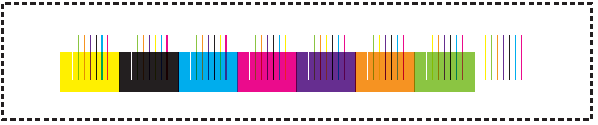

Testform zur Untersuchung des Intercolor Bleedings. 0,02 mm dünne Linien in allen Druckfarben ragen in verschiedene Farbfelder (100% Gerätefarbe) hinein. Betrachten Sie mit einer Lupe den Übergang zwischen Weiß (bzw. Substrathintergrund) und Farbe. Werden die Linien eingeschnürt? Verlaufen die Linien oder sind sie dicker?
|
|
8 |
|
|
|
Testform zur Überprüfung der Treffgenauigkeit der Lab-Sonderfarben. Diese Testform sollte mit X-Rite i1iSis oder Konica Minolta FD-9 vermessen werden.
|
|
9 |
|
|
|

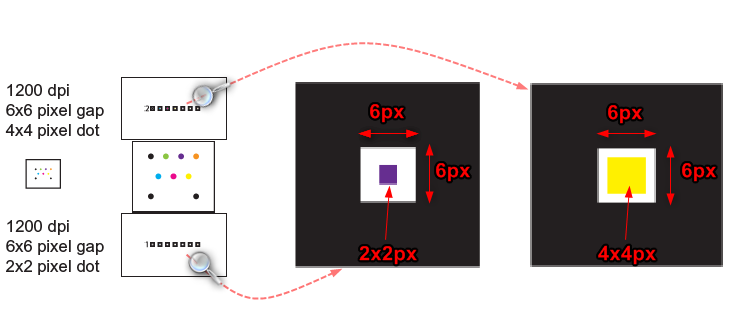

Testform zur Überprüfung der Passgenauigkeit. Sie besteht aus zwei Reihen zu je sieben schwarzen Quadraten (für jede Druckfarbe eins). In der Mitte eines jeden Quadrates befindet sich eine 6 mal 6 Pixel große Lücke. Darin ist ein Punkt in der jeweiligen Druckfarbe gedruckt. In der oberen Reihe ist der Punkt 4x4 Pixel und in der unteren 2x2 Pixel groß. Überprüfen Sie mit Hilfe einer Lupe, wie gut der zentrale Punkt in der Mitte des Quadrates liegt. Diese Testform ist dreimal auf dem Bogen vorhanden. |
|
10 |
|
|
|

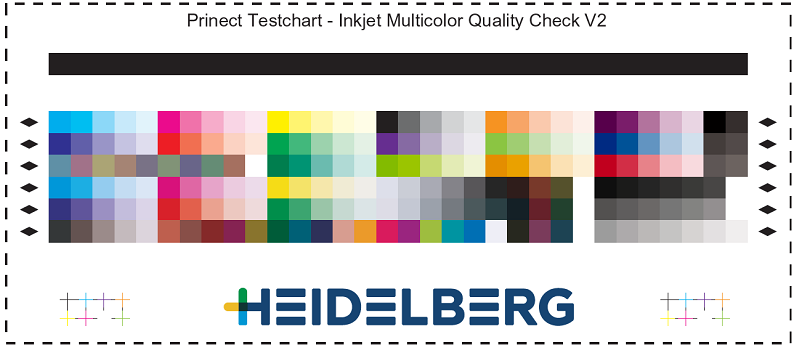

Testform "Multicolor Quality Check" zur Überprüfung der Maschinenstabilität und des Color Managements. Diese Testform wird im nächsten Schritt vermessen. |
|
11 |
|
|
|
Testform mit kurzen senkrechten Linien in jeder Gerätefarbe, so verteilt, dass die Position der 25 Druckköpfe abgedeckt wird. Wenn der Bogen mittig durch die Maschine läuft, kann die Position der einzelnen Druckköpfe überprüft werden.
|
如测试版已打印，点击“继续”。
