Hier wird das Ergebnis der Messung in einer Grafik und in einer Tabelle angezeigt. Dieser Schritt dient nur Ihrer Information. Sie können hier keine Werte ändern.

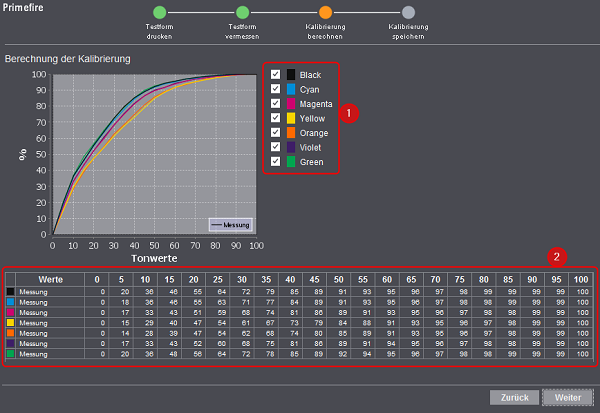

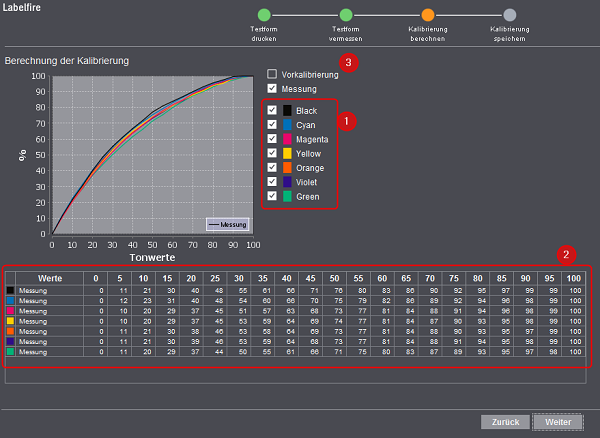

In der Grafik sehen Sie auf der x-Achse den Farbauftrag und auf der y-Achse den dabei tatsächlich erreichten Tonwert in %. Für jede Farbe wird die entsprechende Kurve eingezeichnet. Mit den Häkchen bei [1] können Sie die Anzeige der einzelnen Farben ein- und ausschalten. Bei [3] können Sie wählen, ob die Messung und/oder die Vorkalibrierung, die im Arbeitsschritt "Tintenbegrenzung" erstellt worden ist, angezeigt werden sollen.
In der Tabelle [2] sind die Messwerte für die einzelnen Farben eingetragen. In der Titelzeile steht der Farbauftrag.
Klicken Sie auf "Weiter", um die Kalibrierung zu berechnen.
