Realizar mediciones

Realizar mediciones

Cuando se crea o modifica la condición de salida y en el control de calidad se imprimen diversas for­mas de test, que se miden con ayuda de un fotómetro espectral.

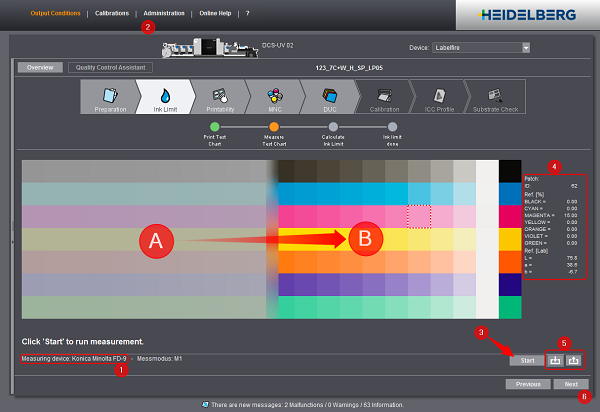

1.En [1] verifique si se ha ajustado el dispositivo de medición correcto. Si este no fuera el caso, esto lo puede modificar en “Administración” [2].

2.Haga clic en “Start” [3]

3.Realice la medición. Vea al respecto Dispositivos de medición.

Si no hay valores de medición, la vista previa de la forma de test estará atenuada [A]. Después de la medición se representan a color los campos de color [B].

4.Si después de la medición se desplaza el ratón sobre cada uno de los campos de color se mues­tran a la derecha [4] los valores de color correspondientes en porcentaje de trama y los valores de medición Lab.

5.Con los botones “Importación de datos de medición” y “Exportación de datos de medición” [5] puede exportar los resultados de medición como archivo txt o importar mediciones anteriores.

6.Haga clic en “Siguiente” [6] para pasar al siguiente paso:

En el siguiente paso “Dispositivos de medición” se explica el modo de proceder en diver­sos dispositivos de medición:
