X-Rite Eye-One iSis

Con el X-Rite Eye-One iSis 2 se pueden medir automáticamente amplias formas de test.

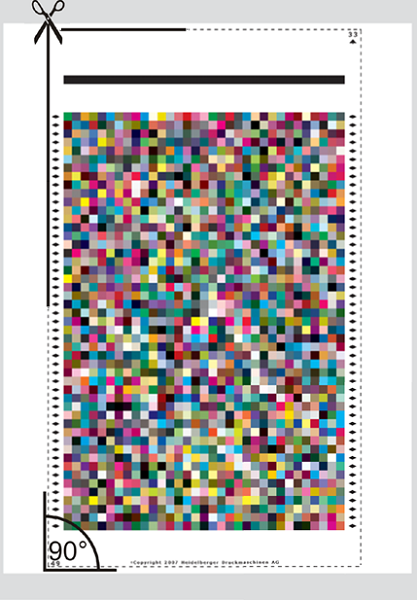

Las formas de test DIN A3 y franjas de formas de test deben ser recortadas antes de ser leídas. Al hacer el recorte tenga en cuenta los siguientes puntos:

•De ser posible corte las formas de test rectamente. Esto es importante sobre todo en el margen superior y en el margen izquierdo de la forma de test.

•Deje aprox. 2 mm de margen blanco alrededor de la línea discontinua.

•No corte la línea discontinua.

Vea también el Videotutorial: Crear condición de salida.

Requisitos: •En el ordenador Color Center está instalado el controlador USB para X-Rite Eye-One iSis. •El X-Rite está conectado a la red eléctrica y está prendido. •El X-Rite está unido al ordenador Color Center mediante un cable USB.

1.Haga clic en el botón “Inicio” para iniciar el dispositivo de medición.

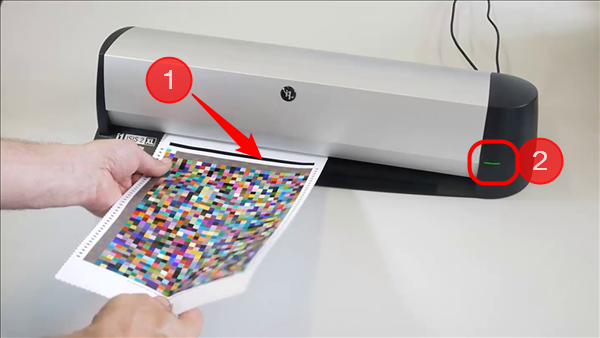

Al introducir la forma de test tenga cuidado    de que esté colocada en el canto de introducción izquierdo [1].

El LED del dispositivo de medición parpadea de color verde [2] cuando usted puede introducir la forma de test.

2.Introduzca primero la barra negra de la forma de test en el X-Rite.

3.Siga introduciendo la forma de test incluso después de pasar por el primer tope.

4.Cuando se de cuenta que el dispositivo inserta el pliego, suéltelo.

5.El LED luce de color azul cuando el dispositivo ha insertado la forma de test y comienza con las mediciones.

6.Una vez terminado el proceso de medición se expulsa la forma de test hacia adelante. Los cam­pos de medición que previamente se mostraban atenuados se representarán ahora a color.

(7).Una vez que todos los campos de color hayan sido medidos puede guardar el archivo con los resultados de sus mediciones.

Nota: En las condiciones de salida Multicolor se deben medir dos formas de test.
