Verificación de la homogeneidad

En esta pestañeta puede verificar la homogeneidad en todo el ancho de impresión.

Las formas de test para verificar la homogeneidad están compuestas de franjas de un solo color que se miden con el fotómetro espectral a lo largo de todo su ancho.

En la tabla se muestra la fecha de todas las mediciones y sus resultados para los valores tonales 100% (tonos llenos), 75% y 50%. Si los valores de medición fueron correctos, es decir, si han per­manecido dentro de la clase de tolerancia A, esto se muestra con un ganchillo verde.

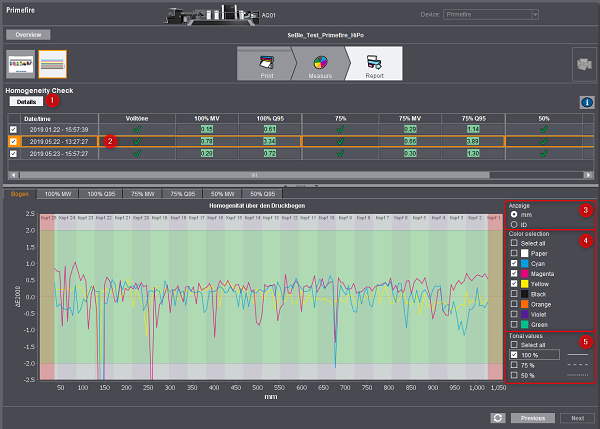

Haciendo clic en el botón “Detalles” [1] usted puede examinar más detalladamente los resultados de medición. La tabla se ampliará ahora para cada valor tonal, adicionalmente con el valor medio y el cuantil de 95%, y debajo se muestra un área gráfica.

En la pestañeta “Pliego” se muestra la evaluación del pliego seleccionado en todo el ancho de la forma de test. Las demás pestañetas ofrecen una evaluación a largo plazo de todas las mediciones en forma de valor medio o cuantil de 95%, para cada color en los valores tonales 100%, 75% y 50%.

Pestañeta “Pliego”

Con ayuda de este gráfico puede evaluar la homogeneidad de la aplicación del color sobre el ancho del pliego completo.

Marque en la tabla la medición [2] cuyos resultados deben ser representados en el diagrama.

En [3] ajuste la rotulación del eje x:

•mm
El eje x corresponde a la distancia en milímetros del punto de medición de color desde el canto de la forma de test. Adicionalmente se muestra la posición de los cabezales de impresión. Estas posiciones coinciden solo en los pliegos que se desplazan “por el centro” de la máquina.

•ID
En el eje x se muestra la ID de los campos de medición de la forma de test.

En el eje y se muestra la diferencia de color ΔE₀₀ del punto de medición de color en relación al valor medio a todo el ancho del pliego.

En el lado derecho, en “Selección de color” [4] puede activar o desactivar la visualización de cada color. Además, también se puede verificar el blanco del papel.

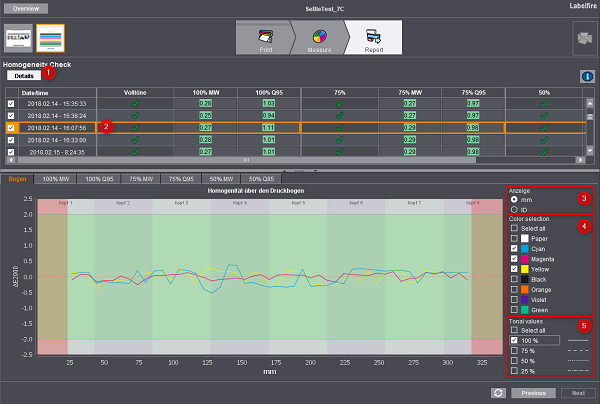

En la forma de test hay franjas para cada color de impresión con los valores tonales 25% (solo Label­fire), 50%, 75% y 100%. En “Valores tonales” [5] usted puede elegir qué valores se deben mostrar.

Pestañeta “MW” y “Q95”

Las demás pestañetas tienen la misma estructura y muestran el valor medio de la desviación del color o el cuantil 95% para los diferentes valores tonales en la secuencia temporal en todas las medi­ciones. El cuantil 95% es el valor ΔE₀₀, debajo del cuál está el 95% de todos los valores de medi­ción.
