Salida del reporte como PDF

El Prinect Color Center le ofrece la posibilidad de observar los resultados del control de calidad no solo en Color Center sino de imprimirlos en un archivo PDF.

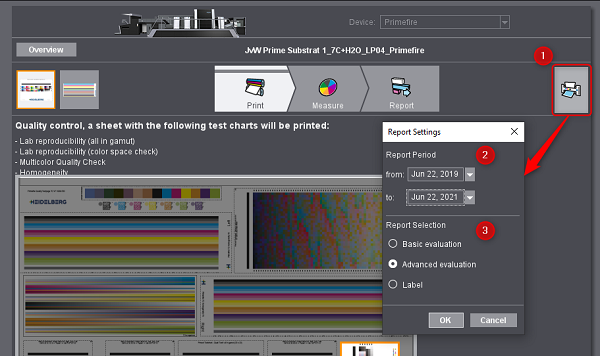

Haga clic en el botón “Imprimir reporte de calidad” [1]. Se abre un diálogo en el que puede realizar los ajustes para el reporte.

En “Periodo del reporte” [2] puede ajustar las mediciones que se deben incluir en el reporte. En “Selección del reporte” puede seleccionar qué detallado debe ser el reporte o si debe tener salida como Label mediante un dispositivo conectado.

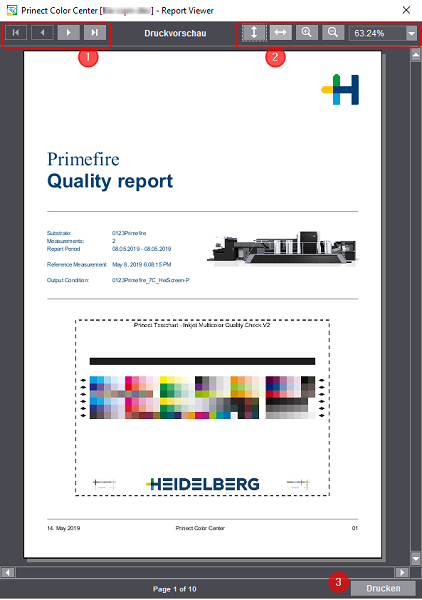

Si selecciona “Evaluación simple” o “Evaluación ampliada” se abre una vista previa de impresión:

Con los botones [1] puede pasar por las hojas del reporte. Con los botones [2] puede adaptar la vista.

Haga clic en “Imprimir” [3]. Se abre un diálogo para seleccionar la impresora. Si desea recibir el reporte como archivo PDF elija aquí una impresora virtual que permite guardar la salida de impresión como PDF.

Estructura del reporte PDF

El reporte sencillo está compuesto de las siguientes páginas:

•Página titular

•Tabla de valores de medición - Evaluación simple

El reporte ampliado ofrece además:

•Tabla de valores de medición - Evaluación ampliada: Estabilidad de la máquina / Estabilidad del pro-ceso

•Tabla de valores de medición - Evaluación ampliada: Realización de valor teórico (solo Primefire)

•Diagramas de la estabilidad de la máquina

•Diagramas de la estabilidad del proceso

•Diagramas de realización del valor teórico (solo Primefire)

•Tolerancias

Página titular

La página titular del reporte muestra el nombre y una imagen de la máquina de imprimir utilizada. A su costado están las siguientes informaciones:

•La denominación del substrato

•La cantidad de mediciones de control

•El periodo de tiempo en el que se realizaron las mediciones

•La fecha de la medición de referencia a la que se refieren las mediciones de control

•La denominación de la condición de salida

Debajo está impresa la forma de test para el control de calidad.

Ajustar el logotipo de empresa

Existe la posibilidad de sustituir el logotipo de Heidelberg por un logotipo de empresa. Para ello, el logotipo se debe guardar en la carpeta de instalación en un archivo PNG con el nombre “Compan­yLogo.png”: C:\Program Files\Heidelberg\Prinect ColorCenter\.

Las dimensiones y la resolución de la imagen no tienen que ser consideradas de manera especial, ya que la escala del logotipo se modifica automáticamente en el reporte.

Si no existe ningún archivo “CompanyLogo.png”, en su lugar se utiliza el logotipo de Heidelberg.

Tabla de valores de medición - Evaluación simple

La tabla muestra todas las mediciones de control ejecutadas, y con ayuda de un símbolo indica si los valores para la estabilidad de la máquina y la estabilidad del proceso, así como para realizar el valor teórico estuvieron en el rango de tolerancia.

Tabla de valores de medición - Evaluación ampliada: Estabilidad de la máquina / Estabilidad del pro­ceso

Esta tabla está ampliada con otros datos sobre la estabilidad de la máquina y la estabilidad del pro­ceso. Vea también Tabla.

Tabla de valores de medición - Evaluación ampliada: Realización de valor teórico

Esta tabla está ampliada con otros datos sobre la realización del valor teórico. Vea también Tabla.

Diagramas de la estabilidad de la máquina

Para representar la estabilidad de la máquina existen en total tres diagramas: Para valores tonales de 40%, 70% y 100%. En los valores tonales 40% y 70% las diferencias de valores tonales se repre­sentan en %, y en los valores de tono lleno se representa la diferencia ΔE₀₀ de la medición de refe­rencia. El diagrama de tono lleno contiene adicionalmente los valores para el blanco de papel.

Además de los diagramas, en la forma de test están marcados los campos de color que se han incluido en la evaluación.

Diagramas de la estabilidad del proceso

La estabilidad del proceso se puede evaluar con ayuda de la desviación ΔE₀₀ (en comparación a los valores de referencia) calculada mediante diferentes campos de color y con ayuda del cuantil 95%. El cuantil 95% es el valor ΔE₀₀, debajo del cuál está el 95% de todos los valores de medición.

Diagramas de realización del valor teórico

Para evaluar la realización del valor teórico existen cuatro diagramas: Al igual que en la estabilidad del proceso un diagrama del valor medio Lab y del cuantil 95%, aunque en este caso no se considera la desviación en comparación con la medición de referencia sino con los valores teóricos Lab. Ade­más existe además un diagrama del equilibrio del gris y de la desviación ΔE₀₀ del substrato en com­paración con el blanco de papel del pliego de referencia.

Tolerancias

Esta página ofrece una vista general de los valores límite que se utilizan para la clasificación en una de las cuatro clases de tolerancia (“A” hasta “D”).
