X-Rite Eye-One (strip)

Le X-Rite Eye-One (strip) ne peut être utilisé que pour la limite d’encrage et pour des mesures de calibration. Il ne peut pas servir pour la mesure de profils. Si vous utilisez le X-Rite Eye-One, nous vous conseillons de vous servir de la règle de mesure.

Voir aussi le tutoriel vidéo : Mesurer des bandes d’engraissement avec l’X-Rite Eye - One (strip)

Nous allons vous expliquer ci-après comment réaliser des mesures en prenant exemple sur une mesure de limite d’encrage :

Pour mesurer la forme test, procédez comme ceci :

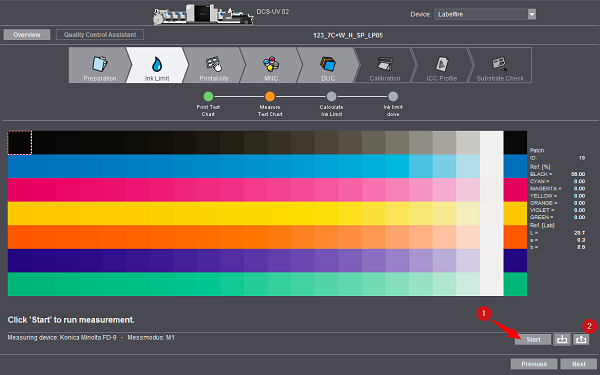

1.Cliquez sur le bouton « Démarrer » [1] pour démarrer l’appareil de mesure.

2.Etalonnez l’appareil sur le carreau blanc. Pour cela, posez l’appareil sur le carreau blanc puis actionnez le bouton de mesure.

3.Commencez la mesure. Veillez impérativement à ce que la forme test soit orientée comme cela vous est montré sur l’aperçu affiché par Prinect Color Center et que l’ordre des bandes corres­ponde également, sans quoi vous obtiendrez des résultats erronés. Dans ce cas, la bande noire doit se trouver face à vous, en haut et la bande jaune en bas.

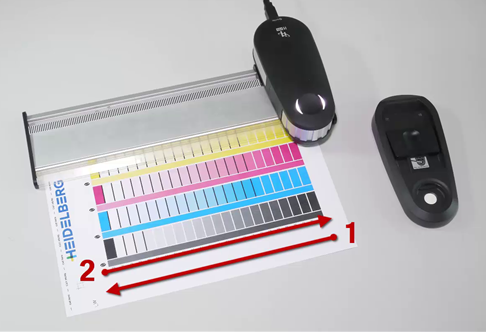

4.Chaque bande de couleur doit être mesurée deux fois : une première fois de gauche à droite et une seconde fois dans le sens inverse.
Posez l’appareil de mesure à côté du premier carreau, maintenez le bouton de mesure de l’appareil enfoncé et déplacez ce dernier le long de la bande de couleur. Commencez et terminez toujours la mesure en déplaçant l’appareil à côté de la bande de couleur concernée : les deux fois, mesurez le blanc papier durant environ une demi-seconde.

5.Une fois la première phase de mesure terminée, attendez que la LED clignote bleu. Effectuez ensuite la mesure de la droite vers la gauche. Si la mesure s’est déroulée correctement, les deux LED clignotent vert. Si les LED sont rouges, cela signifie que la mesure présente des anomalies et que vous devez la refaire pour la bande en question.

6.Une fois la mesure correctement réalisée pour une bande, les résultats s’affichent dans la fenêtre d’aperçu. Mesurez alors toutes les autres bandes de la forme test les unes après les autres.

(7).Une fois la mesure terminée, vous pouvez exporter les données via le bouton [2].

8.Cliquez sur « Suivant ».
