均質性のチェック

このタブでは、印刷幅全体の均質性を確認できます。

均質性チェック用のテストチャートは1色のストリップで、全幅を測色計で測定します。

表に、これまでに行った測定の日付とその結果が、網点面積率100%（ベタ）、75%、50%で示されます。測定値が正常であれば（つまり、誤差クラスAの範囲内）、緑色のチェックマークが示されます。

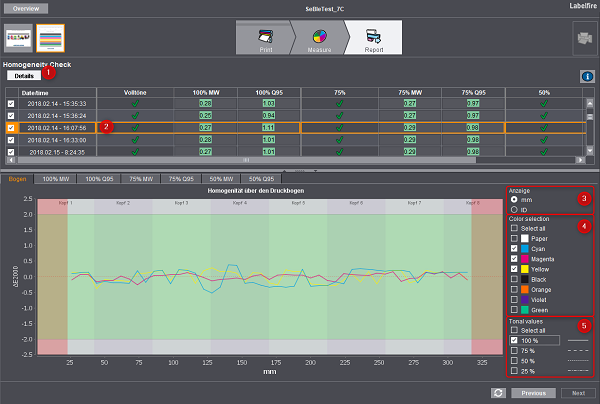

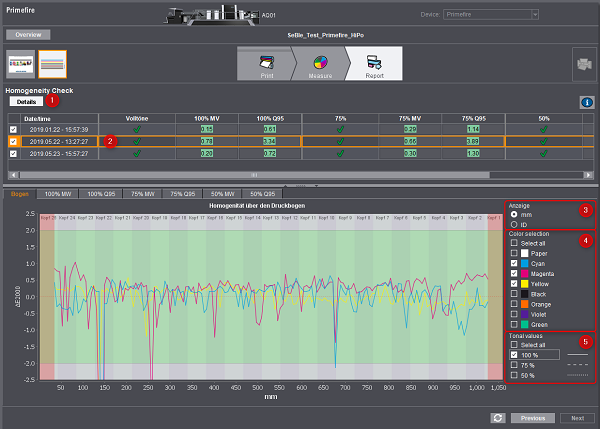

［詳細］ボタン[1]をクリックすると、詳しい測定結果を確認できます。各網点面積率に平均値と95%分位数が追加され、その下にグラフが表示されます。

［用紙］タブには、選択した用紙の評価が、テストチャート全幅で表示されます。その他のタブには、すべての測定の平均値にもとづく長期評価または95%分位数が、カラーごとに網点面積率100%、75%、50%で表示されます。

［用紙］タブ

このグラフを用いて、インキ転移の均質性を用紙全幅にわたって評価できます。

テーブルで、ダイアグラムに結果を表示したい測定[2]を選択します。

[3]でx軸の表示を設定します：

•mm
x軸は、テストチャート端からの測定点の距離をミリメートルで表します。プリンタヘッドの位置も表示されます。この位置は、用紙が機械の中央を通過する場合のみ一致します。

•ID
x軸に、テストチャートのパッチのIDが表示されます。

y軸は、測定点と用紙全幅平均値との色差ΔE₀₀です。

右側の［カラー選択］[4]で、カラーごとに表示をオンまたはオフにできます。紙白もチェックできます。

テストチャートには、インキごとに網点面積率25%（Labelfireのみ）、50%、75%、100%のストリップがあります。［網点面積率］[5]で、どれを表示するか選択できます。

［MW］タブおよび［Q95］タブ

その他のタブもすべて同じ構成で、各網点面積率の色差平均値または95%分位数が、全測定にわたる時間経過で表示されます。95%分位点は、全測定値の95%がこれより下に位置するΔE_00-値です。
