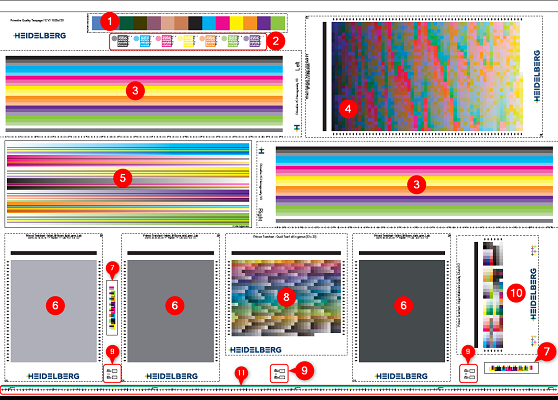

1

입상도 검사를 위한 테스트 차트 이 테스트 차트에는 25x25mm 크기의 색상 필드 14개가 포함되어 있습니다. 이 테스트 차트는 시각적으로 또는 스캔너를 이용하여 분석됩니다.

2

작은 글꼴이 있는 테스트 차트. 여기서는 6 pt, 5 pt, 4 pt, 3 pt, 2 pt 및 1 pt 크기의 텍스트가 모든 장치 색상으로 인쇄됩니다.

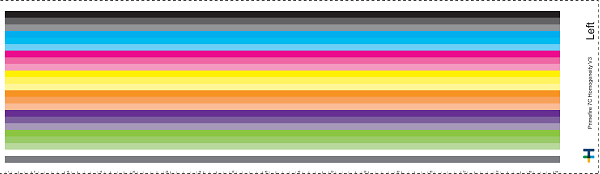

3

전 인쇄 폭에 걸친 동질성을 위한 두 개의 테스트 차트(“Left” 및 “Right”). 각 장치 색상으로부터 각각 하나의 동질적인 스트립이 100%, 75%와 50%의 잉크 적용량으로 인쇄됩니다. 그 아래에는 하나의 용지 백색 줄과 회색 줄 하나가 있습니다. 이 테스트 차트는 Konica Minolta FD-9로 측정하려고 합니다.

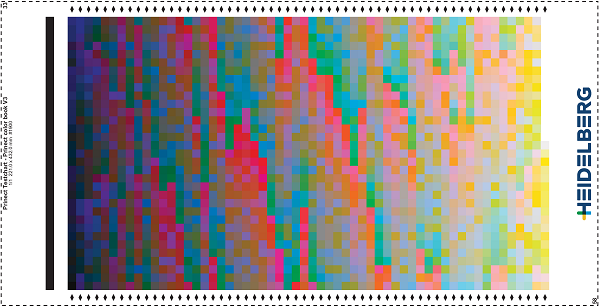

4

테스트 차트 "Prinect color book V3"은 색공간과 별색의 정확도를 분석하기 위해 1900개의 Lab 색상 필드를 제공합니다. 이 테스트 차트는 X-Rite i1iSis 또는 Konica Minolta FD-9로 측정하려고 합니다.

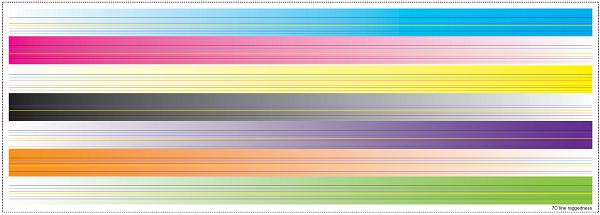

5

인터컬러 블리딩 검사를 위한 테스트 차트. 모든 인쇄 색상에 대해 각각 한 색상 그라데이션(0% ~ 100%의 잉크 적용)이 있는 하나의 줄이 있습니다. 이 줄의 각각은 0.02mm 너비의 동질 라인이 각 잉크 색으로 그어져 있습니다. 돋보기를 사용하여 선이 너덜한지의 여부를 점검하십시오.

6

ISO "Macro-Uniformity-Score"에 의거하여 넓은 표면에서 잉크가 균일하게 적용된 것을 검사하기 위한 세 개의 테스트 차트. 연회색, 중간 회색과 암회색 면으로 구성되어 있습니다. CMYK 값은 인쇄 전 Fogra51을 이용하여 Lab 값으로 환산되었습니다. 이 테스트 차트는 X-Rite i1iSis 또는 Konica Minolta FD-9로 측정할 수 있습니다.

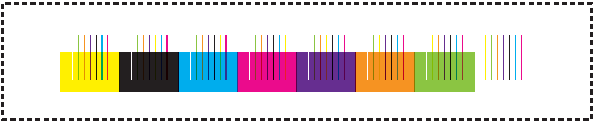

7

인터컬러 블리딩 검사를 위한 테스트 차트. 0.02Mm의 얇은 라인이 모든 잉크 색으로 다양한 색상 필드(100% 장치 색상) 안으로 돌출됩니다. 돋보기를 이용하여 흰색(또는 기판 배경)과 색상 간의 돌출부를 관찰하십시오. 선이 수축됩니까? 선이 점진적으로 변화합니까 아니면 선이 두껍습니까?

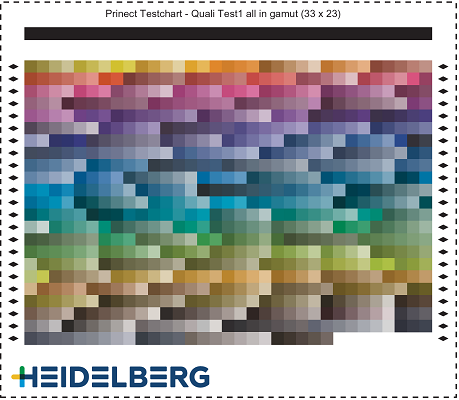

8

Lab 별색의 정확도를 검사하기 위한 테스트 차트. 이 테스트 차트는 X-Rite i1iSis 또는 Konica Minolta FD-9로 측정하려고 합니다.

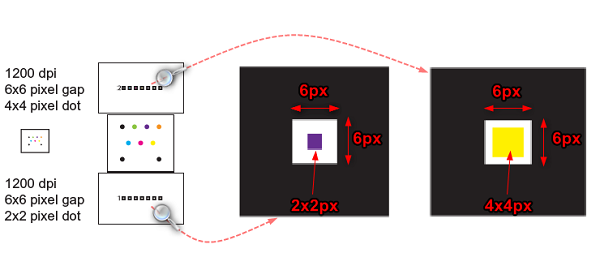

9

조정 정확도 검사를 위한 테스트 차트 검은색 정사각형이 각각 7개가 있는 2개의 열로 구성됩니다(모든 인쇄 색상에 대해 하나씩). 모든 정사각형의 중앙에는 6x6 픽셀 크기의 여백이 있습니다. 그 안에 점 한 개가 각각의 인쇄 색상으로 인쇄되어 있습니다. 상단 열에는 점이 4x4 픽셀 크기이고 하단 열에는 2x2 픽셀 크기입니다. 돋보기를 이용하여 가운데 점이 정사각형 중앙에 잘 위치하는지 점검합니다. 이 테스트 차트는 시트에 세 번 나옵니다.

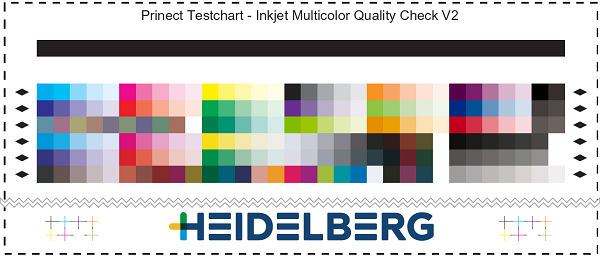

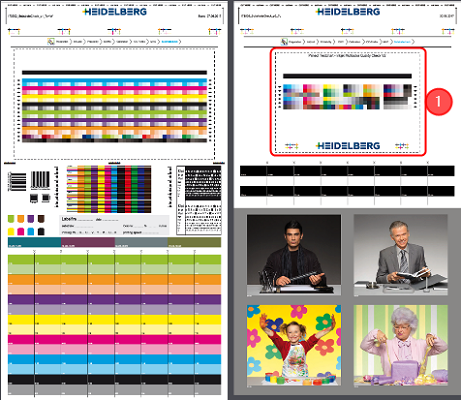

10

기계 안정성 및 색상 관리를 검사하기 위한 테스트 차트 "Multicolor Quality Check". 이 테스트 차트는 다음 단계에서 측정됩니다.

11

모든 장치 색상의 짧은 수직선이 있는 테스트 차트로 25개의 인쇄 헤드의 위치가 덮히도록 분배됩니다. 시트가 기계를 통해 가운데로 지나갈 때 개별 인쇄 헤드의 위치를 검사할 수 있습니다.
