Labelfire Primefire
在该步骤中开始计算 ICC 特性文件之前，可修改 Labelfire 的最大网点覆盖面积或 Primefire 的最大墨量。后文会进一步说明可以进行的设置。注意：对于“HeiDrop-P”网屏，无法修改 UCR/GCR 设置。
如在 Labelfire 上使用低迁移率油墨，设置稍有不同。见Labelfire 使用低迁移率油墨。
进行所希望的颜色结构设置后，点击“开始”按钮。计算会持续一段时间。计算结束后点击“继续”。
两种印刷机的设置方法不同：

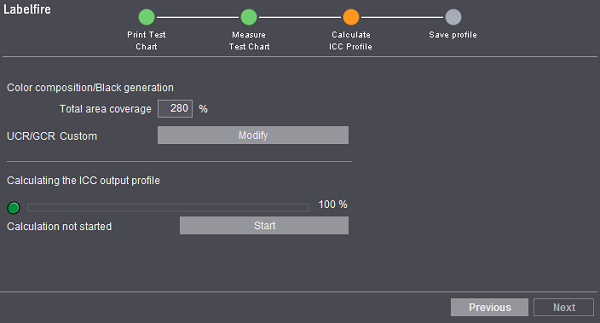

对于 Labelfire，可在此处更改最大网点覆盖面积值。该值指定最多可着多少墨。比如，一个绿色的点的 280% 网点覆盖面积可由 100% 青色、80% 黄色和 100% 绿色组成。在“印刷适性”步骤检查了附着性和干燥情况。在此输入计算出的最大网点覆盖面积值。

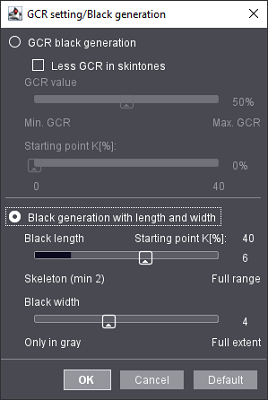

您也可以设定非彩色部分如何构成。为此点击按钮“更改”。下列对话框打开：
可选择下列选项：
GCR 是“Gray Component replacement”（灰分替代）的缩写。以相应量的黑色代替彩色。比如 40% 青、30% 品红和 70% 黄与 10% 青、0% 品红、40% 黄和 30% 黑可以获得相同的颜色效果。
跟 UCR 不同，不仅替代暗调区域，而是替代所有含有灰色成分的彩色。
通过 GCR 可减少彩色墨耗墨量，节省成本，稳定印刷过程并减少干燥问题。
可以进行以下设置：
·皮肤色中减少的 GCR
人类视觉对皮肤色尤其敏感。人眼可能还能识别出 GCR 后的黑色网点，出现灰蒙。因此，可以通过该选项降低肤色中的黑色成分。
·GCR 值
在此处设置用黑色替代的彩色成分大小。在上面的例子中，如果选择 100 % 的 GCR 值，可最多用 30 % 的黑色替代。如果选择 50 % 的 GCR 值，只会替代彩色成分的一半。在上面的例子中替代为：25 % 青、15 % 品红、55 % 黄和 15 % 黑。
·替代起点
在亮调区域可能不需要用黑色替代。此时可在此处选择从哪个值开始用黑色替代。如果选择 0 %，总是进行替代。
比如如果选择 35 %，则在上面的例子中不再用黑色替代，原本的颜色保留不变。
可选择 0 % 至 40 % 的起点。
•带有黑色长和黑色宽的非彩色结构
在“底色去除”（UCR - Under Color Removal）时，对深色和中性图片位置上的青色、品红色和黄色采用相应数量的黑色进行去除。
·黑色长
规定要用黑色替代的色调范围。如果选择最小值“2”，只会在深色区用黑色印刷（“轮廓黑”）。数值越高，替代的色调范围越大。选择“10”则为长黑，即所有色调中都有一部分彩色用黑色替代。
黑色长也可通过黑色的起始点规定。对于轮廓黑，起始点为 80 %。只有黑色值至少为 80 % 时才会用黑色替代。长黑对应的起始点为 0 %。
·黑色宽
确定要进行替代的最大色饱和度。如果选择“0”，表示只在灰色调区进行替代。如果选择“5”，则在整个颜色空间进行替代。
除了输入自定义设置外，也可应用 Heidelberg 通过大量测试印刷确定的数值。为此点击按钮“默认”。
如在 Labelfire 上使用低迁移率油墨，无法确定最大网点覆盖面积，而是确定每个像素的最大墨量。为了保持食品适用性，该值不得高于 4.0 pl。
在 UCR/GCR 对话框中，可修改黑色替代起点。
在亮调区域可能不需要用黑色替代。此时可在此处选择从哪个值开始用黑色替代。如果选择 0 %，总是进行替代。

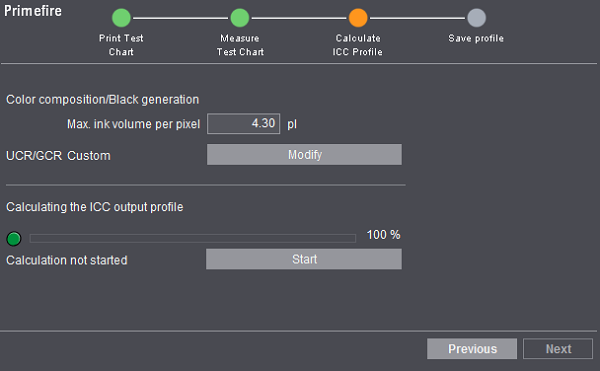

对于 Primefire（但仅限 LinoPrint04 网屏！），可以以微微升为单位指定每个像素的最大墨量。
提示：墨量在 4.3pl以下时，Primefire 印刷品可用于食品包装。干燥机测试页也以 4.3pl 的墨量套印。可设置更高的墨量值，但是不再能保证足够干燥及食品适用性。
以相应量的黑色代替彩色的相等部分。如使用默认网屏 HeiDrop-P，对应按钮灰显。原因是，使用 HeiDrop-P 网屏时，由于 ICC 特性文件计算的新算法，喷嘴故障更不易察觉，表面更光滑。因此取消了 UCR/GCR 设置。
对于其他网屏，可以修改黑色替代起点。点击“UCR/GCR 用户”旁边的“更改”按钮。下列对话框打开：
在亮调区域可能不需要用黑色替代。此时可在此处选择从哪个值开始用黑色替代。如果选择 0 %，总是进行替代。
进行了所有设置后，点击“开始”，开始计算特性文件。该过程可能需要一段时间。计算结束后点击“继续”。
