均匀性检查

在该选项卡中可检查整个印刷宽度范围内的均匀性。

用于检查均匀性的测试版由单色测控条构成，通过分光光度计测量整个单色测控条。

表格中会列出所有至今为止的测量的日期及其结果（色调值 100%（实地）、75% 和 50%）。如测量值正常，即在 A 级公差内，则通过绿色勾号显示。

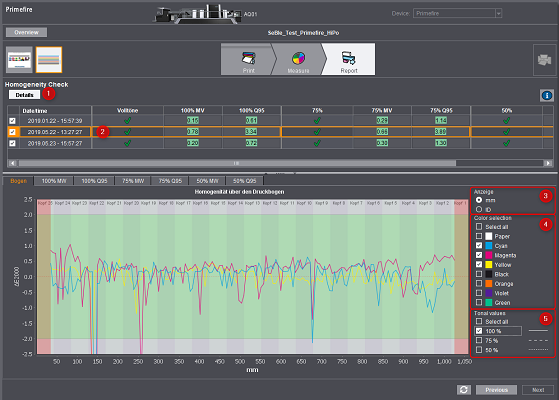

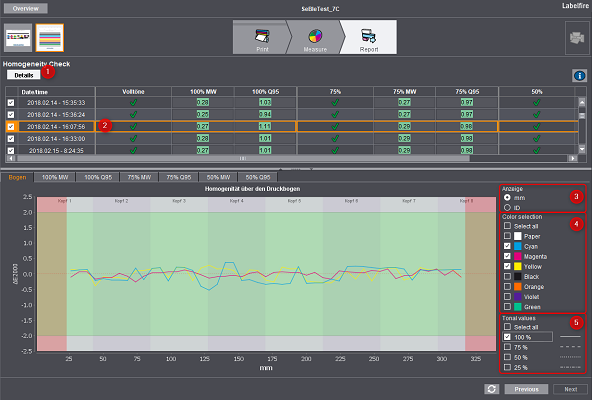

点击“详情”按钮 [1] 可更具体地分析测量结果。新版本中，表格中还会列出每种色调值测量值的平均值及 95% 分位数，下面还会显示一个图形区。

在“印张”选项卡中会显示选定印张在测试版整个宽度范围内的分析。其他选项卡中会显示所有测量长时间分析的平均值或 95% 分位数，每种颜色分别显示 100%、75% 和 50% 色调值的结果。

“印张”选项卡

借助该图形可评估印张整个宽度范围内着墨量的均匀性。

在表格中标记要在图表中展示结果的测量[2]。

在 [3] 处设定 x 轴的显示内容：

•mm
x 轴对应油墨测量点与测试版边缘的间距，单位为毫米。此外还会显示打印头的位置。只有对“居中”通过印刷机的印张而言，这些位置才正确。

•ID
x 轴上显示测试版测量色块的 ID。

在 y 轴上画出油墨测量点与整个印张宽度上的平均值的色差 ΔE₀₀。

右边可在“颜色选项”[4]下打开和关闭各颜色显示。此外还可检查纸张白度。

测试版上含有每种印刷色的色调值为 25%（仅 Labelfire）、50%、75% 和 100% 的测控条。在“色调值”[5]下可选择要显示哪个色调值。

“MW”和“Q95”选项卡

所有其他选项卡结构相同，显示不同色调不同时间所有测量的色差平均值或 95% 分位数。95% 分位数是 ΔE₀₀ 值，95% 的测量值都小于该值。
