Representación 'Vista general' - Modo de visualización
En el modo de visualización puede elegir el estándar de proceso deseado por medio de las listas “Estándar” y/o “Soporte de impresión”. Después de hacer clic en la línea de título correspondiente se visualizarán en diagramas o tablas de valores: aumento de valor tonal, valores L*a*b* de blanco de papel, valores nominales y de tolerancia de los valores de color CIELab y, dado el caso, los valores de densidad así como la secuencia de impresión.
Estándar
El estándar se selecciona en dos listas:
•En la lista de la izquierda se selecciona el tipo de proceso de impresión (CMYK, Multicolor o Colores especiales).
•En la lista de la derecha se selecciona el nombre de un estándar de proceso existente.
Los estándares de procesos suministrados están parcialmente definidos para varios materiales a imprimir y pueden seleccionarse en la lista “Material a imprimir”.
Soporte de impresión
Los valores de color y tolerancias son diferentes para diversos materiales a imprimir. Para Prinect Color Toolbox se han predeterminado los siguientes tipos de papel:
•PT1 - Blanco, estucado brillante
•PT4 - Blanco, no estucado
Comentario
Para poder describir exactamente los estándares de procesos suministrados, éstos tienen datos complementarios para el nombre en una línea de comentarios (p. ej. datos referentes a la base, a la base de medición, a los materiales a imprimir definidos). Este comentario se visualiza como Tooltip en la estructura de árbol de Administración facilitando la diferenciación o la selección.
Tipo de norma PS, Tipo Delta E y Estado de densidad
Estas listas de selección están activas solo en el modo de edición (vea Representación 'Vista general' - Editar (modo de edición)).
Archivo de referencia interno
Este campo está activo solo en el modo de edición (vea Representación 'Vista general' - Editar (modo de edición)).
Mostrar/ocultar diagrama de valores tonales
En el modo de visualización se muestra el aumento del valor tonal en una representación gráfica. En Prinect Color Toolbox el aumento del valor tonal se puede determinar en pasos de 10% y adicionalmente para las dos posiciones de referencia 25% y 75%.

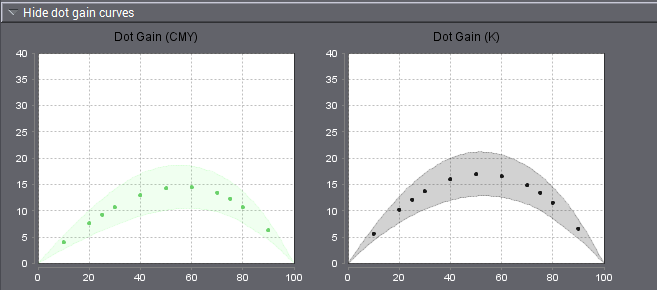

Cuando los estándares de procesos se crean y guardan localmente, las curvas se representarán de manera común para los tres colores cromáticos primarios cyan, magenta y amarillo (colores primarios). El color primario negro (K) se muestra separadamente porque usualmente valen para él otros valores predeterminados diferentes más altos. Los pequeños puntos que se pueden ver en el gráfico muestran el área en la que se determinó el aumento del valor tonal.

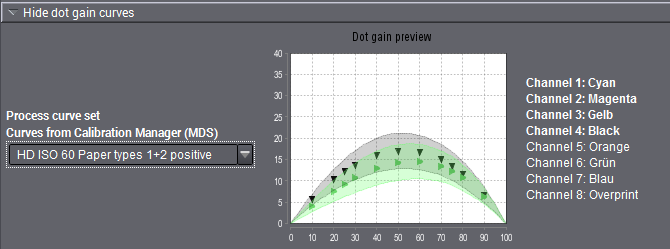

Cuando el aumento del valor tonal es adoptado por Calibration Tool, todos los colores se representarán en un solo gráfico. Haciendo clic en el área del gráfico se conmutará a la representación individual de colores o se pasará a la siguiente curva. A la derecha del gráfico se muestran los canales de color respectivos. Aquí son usuales las curvas HD-ISO.
Mostrar/ocultar tabla de valores tonales
En la tabla de valores tonales se representan de color negro los valores de tolerancia nominales y reales del aumento de valor tonal especificados en el estándar del proceso, y de color gris cuando no hay valores.
Los colores primarios se representan en el margen superior de la tabla por medio de una muestra de color.
•Estd = define el valor tonal del estándar del proceso
•Tol = valor de tolerancia
Como las tolerancias del aumento del valor tonal para los tres colores primarios cromáticos cyan, magenta y amarillo y para el color primario negro son por lo general diferentes, la extensión se calculará sin considerar el negro. La extensión es la máxima diferencia entre los tres colores primarios cromáticos; en el gráfico es la distancia máxima entre las curvas. Con la extensión se analiza un valor límite adicional. Eso significa que el valor real se encuentra fuera del estándar del proceso tan pronto como se sobrepase este valor, incluso si se encuentra dentro del rango de tolerancia.
Mostrar/ocultar blanco de papel
El blanco de papel se representa por separado porque las tolerancias para los valores L*, a* y b* son normalmente diferentes.
Las tolerancias para el estándar del proceso se muestran de manera individual al lado derecho de la tabla, en forma de valores Δ.
La indicación se puede activar o desactivar de manera opcional.
Mostrar/ocultar valores de color CIELab y densidades
En las tablas de valores se visualizan de color negro los valores nominales y de tolerancia de los valores de color CIELab (tono lleno) especificados en el estándar del proceso cuando están activados, y de color gris cuando están desactivados.
La tolerancia se indica por medio de la diferencia de color ΔE* (distancia de color).
Nota: En los estándares de procesos antiguos no es fácil que se puedan cumplir -desde el punto de vista de la técnica de impresión- los valores indicativos predeterminados actualmente para colores secundarios y Overprint (gris CMY), por tal razón están desactivados.
Los estándares de procesos que se le han suministrado tienen protección de escritura. Si desea activar los valores para los colores secundarios, overprint y, dado el caso, para la densidad, deberá luego guardar los estándares de procesos con otro nombre.
De manera opcional, en el lado derecho se pueden visualizar los valores de densidad final para los valores primarios cyan, magenta y amarillo así como para el negro cuando los campos de selección están activados.
Nota: Los valores de densidad de los tonos llenos están contenidos en todos los estándares de procesos que se suministran con Prinect Color Toolbox, pero están desactivados. La razón es que debido a condiciones de medición que varían es muy difícil poder especificar valores predeterminados para la densidad.
Los estándares ISO no contienen valores predeterminados de densidad obligatorios, ya que estos parámetros no están estandarizados y no son inequívocos.
En el modo de edición puede habilitar estos valores de densidad activando los campos de selección. Los valores de densidad predeterminados corresponden a las condiciones de medición con el filtro de polarización.
“Mostrar/ocultar parámetro de equilibrio de gris
En el área “Parámetro de equilibrio de gris” se puede definir el rango de tolerancia para el control del equilibrio del gris dentro de la verificación del estándar del proceso. Las posiciones de referencia son K30, K50 y K70.
Nota: Los parámetros de equilibrio de gris se han definido y representado hasta ahora en “Preferencias” > Pestañeta “Indice de calidad individual [IQI]”. Como ellos pertenecen al estándar del proceso Offset se definen y se representan centralmente.
Mostrar/ocultar secuencia de impresión
La secuencia de impresión definida para el estándar del proceso será representada por medio de una representación simbólica de una máquina de imprimir con ocho unidades de impresión como máximo. Las unidades de impresión activas están enumeradas de derecha a izquierda y están marcadas con los colores respectivos.
Nota: La función “Aplicar valores de medición” no está disponible en el modo de visualización.
