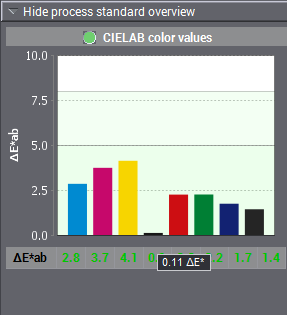

여기서는 측정된 완전 색조 CIELab 색상 값이 기본 및 이차 색상(검정, 청록, 자홍, 노랑, 빨강, 초록 및 파랑)과 추가로 삼색 CMY 회색(오버프린트)에 대해 선택된 프로세스 표준의 기본 설정된 CIELab 색상 값과 비교됩니다. 현재 측정 값(실제 값)과 각각의 프로세스 표준 값(공칭 값) 간의 편차는 색상 간격 ΔE이며 막대 표시기로 표시됩니다.
이차 색상과 오버프린트(CMY 회색)의 편차는 이 색상이 프로세스 표준에 사용 설정되어 있는 경우에만 표시됩니다. 기본 설정된 기준 값은 인쇄 기술상으로 준수하기에 매우 어려우므로 이는 더 새롭고 개선된 프로세스 표준에서만 사용 설정됩니다(주 프로그램 기능 '프로세스 표준'을 사용하여 작업 참조).
용지 백색 값은 L, a 및 b 값의 허용오차가 서로 다를 수 있으므로 별도로 표시됩니다(보기 '기판' 참조).
색이 있는 표면이 프로세스에 일반적인 허용오차 범위를 나타냅니다.
마우스로 막대를 가리키면 이 색상에 대한 현재 ΔE 값이 표시됩니다.
막대 표시기 밑에는 표 형태로 각 색상에 대해 현재 유효한 정의 "ΔEab"(1976)에 따라 계산된 색상 간격이 표시됩니다.
마우스로 ΔE 값을 가리키면 다음과 같은 값이 표시됩니다.
•측정된 Lab 값(실제 값)
•프로세스 표준의 Lab 값
•현재 유효한 정의 "ΔEab"(1976)에 따라 계산된 색상 간격(막대 표시기 참조)
•새로운 정의 "ΔE00"(2000)에 따라 계산된 색상 간격 이 ΔE 값은 훨씬 더 정확합니다.
•프로세스 표준에 정의된 허용오차 값 "ΔETol"
