보기 모드에서는 "표준" 또는/및 "인쇄 머티리얼" 목록을 이용하여 원하는 프로세스 표준을 선택합니다. 그런 다음 해당 제목 표시줄을 클릭하여 색조 값 증가, 용지 백색의 L*a*b* 값, CIELab 색상 값의 공칭 및 허용오차 값과 필요시 농도 값과 인쇄 순서가 다이어그램 또는 값 표에 표시됩니다.
기본
표준은 두 개의 목록에서 선택됩니다.
•왼쪽 목록에는 인쇄 프로세스의 유형(CMYK, 멀티컬러 또는 별색)이 선택됩니다.
•오른쪽 목록에는 기존 프로세스 표준의 이름이 선택됩니다.
함께 제공되는 프로세스 표준은 부분적으로 여러 인쇄 머티리얼에 대해 정의되며 그에 적절하게 "머티리얼" 목록에서 선택할 수 있습니다.
인쇄 머티리얼
색상 값과 허용 오차는 다양한 인쇄 머티리얼에서 서로 다릅니다. Prinect Color Toolbox에서는 다음과 같은 용지 유형이 기본적으로 지정되어 있습니다.
•PT1 - 코팅 광택 백색
•PT4 - 코팅되지 않은 백색
설명
자세한 설명을 위해 함께 제공된 프로세스 표준에는 이름에 추가로 보완하는 정보가 비고 표시줄에 포함됩니다(예: 기초, 측정 기판, 정의된 인쇄 머티리얼에 관한 정보). 이 설명은 관리 트리 구조에서 툴팁으로 표시되어 구분하고 선택하는 것이 수월해집니다.
PS Norm type, Delta E type 및 농도 상태
이 선택 목록은 편집 모드에서만 활성됩니다(보기 '개요' - 편집(편집 모드) 참조).
내부 기준 파일
이 필드는 편집 모드에서만 활성됩니다(보기 '개요' - 편집(편집 모드) 참조).
색조 값 다이어그램 표시/숨기기

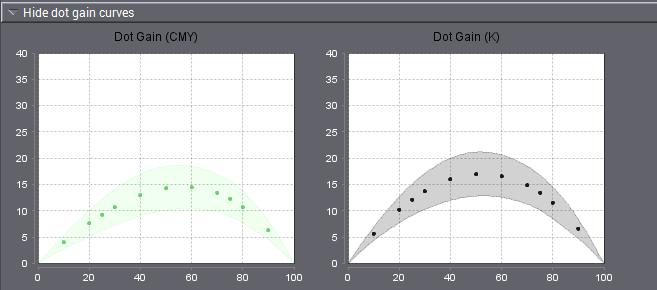

보기 모드에는 색조 값 증가가 그래픽으로 표시됩니다. Prinect Color Toolbox에서는 색조 값 증가를 10% 단계로 설정하고 추가로 25%와 75% 마커에 대해 검출할 수 있습니다.
프로세스 표준을 로컬에 만들고 저장하면 곡선이 세 개의 유채 프로세스 색상 청록, 자홍 및 노랑(원색)에 대해 공통으로 표시됩니다. 프로세스 색상 검정(K)은 일반적으로 차이가 나는 높은 기본 값이 여기에 해당되므로 분리되어 표시됩니다. 그래픽에서 볼 수 있는 작은 점들은 어떤 범위에 색조 값 증가가 검출되었는지 나타냅니다.

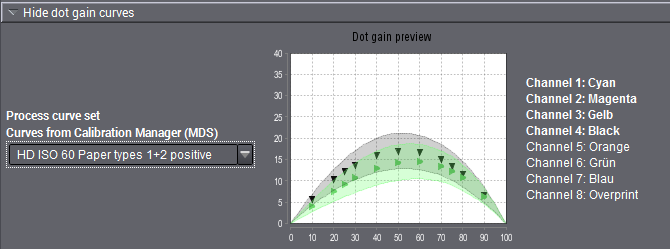

Calibration Tool에서 색조 값 증가가 적용되면 모든 색상이 하나의 그래픽에 표시됩니다. 그래픽 영역을 클릭하면 색상의 개별 보기로 전환되거나 다음 곡선으로 바뀝니다. 그래픽의 오른쪽에 해당 색상 채널이 나타납니다. 일반적으로 여기서는 HD-ISO 곡선입니다.
색조 값 표 표시/숨기기
색조 값 표에는 프로세스 표준에서 지정된 색조 값 증가의 공칭 값 및 허용오차 값이 검정으로 나타나고, 값이 없을 경우에는 회색으로 나타납니다.
프로세스 색상은 표의 상부 가장자리에 색상 샘플로 나타납니다.
•Std = 프로세스 표준의 정의된 색조 값
•Tol = 허용오차 값
세 개의 유채 프로세스 색상, 청록, 자홍 및 노랑과 프로세스 색상 검정의 색조 값 증가 허용오차는 보통 서로 다르므로 스프레드가 검정을 고려하지 않고 계산됩니다. 스프레드는 3개의 유색 프로세스 색상 간의 최대 차이이며, 그래픽에서는 곡선 간의 최대 간격입니다. 스프레드를 사용하여 추가 한계치를 분석할 수 있습니다. 이는 이 값이 초과될 경우 허용오차 범위 내에 있더라도 실제 값이 프로세스 표준 밖에 있게 된다는 것을 의미합니다.
용지 백색 표시/숨기기
용지 백색 값은 L*, a* 및 b* 값의 허용오차가 보통 서로 다르므로 별도로 표시됩니다.
프로세스 표준에 대한 허용오차는 개별적으로 표의 오른쪽에 Δ 값으로 표시됩니다.
보기는 선택적으로 사용 설정하거나 해제할 수 있습니다.
값 표에는 프로세스 표준에서 지정된 CIELab 색상 값(완전 색조)의 공칭 값과 허용오차 값이 사용 설정된 경우 검정으로 나타나고, 사용 해제된 경우 회색으로 나타납니다.
허용오차는 색상 차이 ΔE*(색상 간격)로 지정됩니다.
주: 이전 프로세스 표준에서는 이차 색상과 오버프린트(CMY 회색)에 대해 현재 기본 설정된 기준 값을 인쇄 기술상 유지하기에 어려우므로 사용 해제되어 있습니다.
함께 제공된 프로세스 표준은 읽기 전용입니다. 이차 색상, 오버프린트 및 필요시 농도 값을 사용 설정하려면 프로세스 표준을 그 후에 변경된 이름으로 저장해야 합니다.
다른 한편 원색 청록, 자홍 및 노랑과 검정의 최종 농도 값은 선택란을 사용 설정하여 선택적으로 나타낼 수 있습니다.
주: 완전 색조 농도 값은 Prinect Color Toolbox에 제공된 모든 프로세스 표준에 들어 있으나 사용 해제되어 있습니다. 그 이유는 측정 조건이 변하기 때문에 농도 기본 값을 지정하는 것이 매우 어렵기 때문입니다.
ISO 표준에는 의무적인 농도 기본 값을 포함하고 있지 않은 데, 그 이유는 이 매개변수가 표준화되어 있지 않고 고유하지 않기 때문입니다.
편집 모드에서 선택란을 사용 설정하여 이 농도 값을 사용하도록 할 수 있습니다. 기본 지정된 농도 값은 편광 필터를 사용한 측정 조건에 해당합니다.
"그레이 밸런스 매개변수" 영역에서는 프로세스 표준 확인의 일환으로 그레이 밸런스 검사의 허용오차 범위를 정의할 수 있습니다. 마커는 K30, K50과 K70입니다.
주: 기존에 그레이 밸런스 매개변수는 "기본 설정" > "개별 품질 인덱스 [IQI] 탭"에서 설정되고 표시되었습니다. 이 매개변수는 오프셋 프로세스 표준에 속하므로 여기서는 중앙 집중적으로 설정되고 표시됩니다.
인쇄 순서 표시/숨기기
프로세스 표준에 대해 정의된 인쇄 순서는 최대 8개의 인쇄장치를 사용하는 인쇄기의 기호 표시로 나타납니다. 활성 중인 인쇄장치는 오른쪽에서 왼쪽으로 번호가 지정되어 있으며 해당하는 색상으로 표시되어 있습니다.
주: "측정 값 적용" 기능은 보기 모드에서 사용할 수 없습니다.
