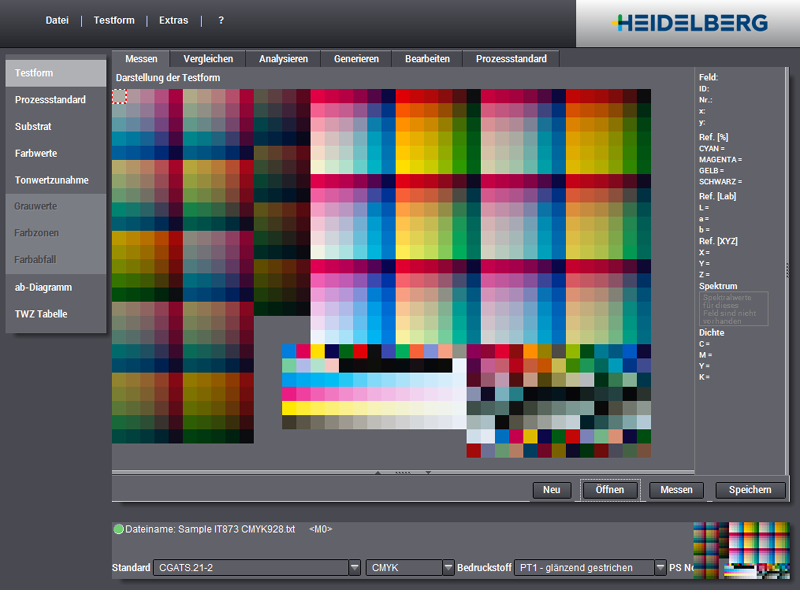

Darstellung der Testform
In dieser Ansicht wird die aktuell geladene Testformdatei mit Farbfeldern angezeigt. Die Anzahl der Farbfelder ist abhängig vom Testformtyp/Kontrollelement.
Die Farbfelder werden möglichst farbtreu auf dem Monitor dargestellt (abhängig von der Farbtiefe und der Anpassung des Monitors).
Feld, Ref. [%], Ref [Lab], Ref [XYZ], Spektrum, Dichte
Wenn Sie mit dem Mauszeiger auf ein Farbfeld zeigen oder es durch Anklicken aktivieren (das Feld wird durch einen rot-weißen Rahmen markiert), werden neben dem Grafikfeld folgende Informationen und Referenzwerte angezeigt:
Hinweis: Ist in der Messwertdatei der "COLOR_NAME" definiert, wird dieser Farbname ganz oben angezeigt und bei einem Messdatenexport auch mit in die Exportdatei geschrieben.
•"Feld": Anzeige von Informationen für das aktuelle Feld in der Testform oder dem Kontrollelement
·"ID" = Feldnummer, z. B. "N 18"
·"Nr." = Feldnummer, z. B. "205"
·"x" = Spaltennummer, z. B. "18"
·"y" = Zeilennummer, z. B. "14"
•"Ref [%]": Anzeige der Rasterprozentwerte von Cyan, Magenta, Gelb und Schwarz für das aktuelle Feld.
•"Ref [Lab]": Anzeige der Lab-Werte für das aktuelle Feld.
•"Ref [XYZ]": Anzeige der XYZ-Werte für das aktuelle Feld.
•"Spektrum": Anzeige der Spektralwerte für das aktuelle Feld. Sind keine Spektralwerte vorhanden, wird ein entsprechender Hinweis angezeigt.
•"Dichte": Anzeige der absoluten oder relativen Dichtewerte von Cyan, Magenta, Gelb und Schwarz für das aktuelle Feld.
Hinweis: Die Anzeige der Dichte (absolut oder relativ) wird im Dialogfenster "Voreinstellungen" (Register "Messung") ausgewählt.
