Emitir testchart, medir e arquivar valores de medi­ção

Com o Prinect Color Toolbox colocamos à sua disposição uma ampla coleção de testcharts para diversos finas (veja também Formas de testes e elementos de controle). O volume vai desde um campo de cor, p.ex. a medição de cores especiais, até os testcharts com muitos mil cam­pos de cores.

Basicamente vale: quanto mais amplos os testcharts, tanto mais recomenda-se a utilização de dis­positivos de medição automáticos, como o ColorScout A+ ou o X-Rite i1 iSis 2.

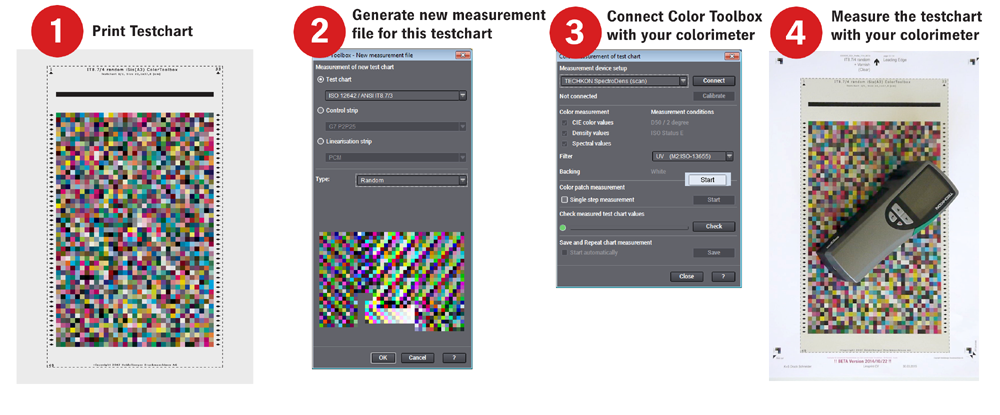

A medição de testcharts consiste basicamente dos seguintes passos:

1.emitir testchart na máquina de impressão.

A emissão de uma forma de teste ou de um elemento de controle não é feita diretamente a partir do Prinect Color Toolbox, senão através de um programa de layout ou de processamento de ima­gens. Se você tiver criado películas de separação de cores ou chapas, você deve efetuar uma de tirada de prova ou um proof.

Para alguns dispositivos de medição de cor (p.ex. leitores de faixas) você necessita de formas de teste especiais, que também podem ser encontrados como conjunto de dados sob "Testcharts".

2.Na guia "Medir", abrir as formas de teste/o tipo correspondente (botão "Novo", diálogo "Novo arquivo de medição").

3.Através do botão "Medir", selecionar o dispositivo de medição utilizado e as condições de medi­ção, com o botão "Conectar" estabelecer a conexão e iniciar a medição.

Indicação: Em caso de medições em série, quando você quer medir várias formas de teste ou elementos de controle com o mesmo dispositivo de medição, ative em " Salvar e repetir medição" a opção "Auto-início“ (veja Medições em série).

4.Realizar a medição do testchart impresso com o dispositivo de medição.

A execução da medição, p.ex. se e como o dispositivo de medição deve ser calibrado e como o test­chart é processado, depende do dispositivo de medição utilizado.

5.Para finalizar, a medição concluída deve ser arquivada como arquivo, para que os dados pos­sam ser utilizados em outros passos de trabalho.

Indicações referentes ao medir

•A medição pode ser feita online ou offline. Via de regra o dispositivo de medição está conectado ao computador e os valores de medição são aplicados diretamente no programa Prinect Color Toolbox (medição online). Eles também podem ser efetuados com outro programa de medição (p.ex. do fabricante de dispositivos de medição) e arquivado no formato "ISO 28178" (medição offline).

•No caso do X-Rite DTP41 a forma especial de teste é representada com as faixas. Aqui você tem de indicar, se uma faixa abrange 15, 30 ou 45 campos de cores.

•Com o GretagMacbeth iCColor você também mede faixas. Aqui você tem observar as instruções no display. Você é exortado a ter à disposição a forma de teste e a seguir as instruções indica­das.

•Nas mesas de medição para medição de cores automática surge uma representação gráfica da forma de teste. São marcados até três campos (dependendo da mesa de medição), aqui você tem de estabelecer a posição de referência do seu modelo de medição. Para tanto, encontre a posição adequada com as teclas de direção. Na imagem os "Pontos de interrogação" são subs­tituídos por "OK".

Você encontra exemplos no tutoriais de vídeo do ColorScout A+ (Mesa de medição automática ColorScout A+).

Outras informações referentes ao diferentes dispositivos de medição constam das respectivas instru­ções de serviço e sob Tipos de dispositivos de medição.

Indicação: Caso necessário, p.ex., se você tiver se enganado quanto à posição, você pode interromper a medição clicando sobre "Parar".
Ative o campo correto com um clique duplo e continue com a medição de cores clicando em "Início".
Os campos de cores eventualmente já medidos com o "campo errado" são então medidos novamente.
