‘NPDC (G7)’图示

前提条件：只有选择了 G7 印刷过程标准才可选择“NPDC”图示。

“NPDC”（“Neutral Print Density Curve”，灰平衡印刷密度曲线）针对 CMY（混合）和 K（黑色）分开显示。G7 规范定义了标准灰阶曲线，用于中性显示各印刷设备的印品。

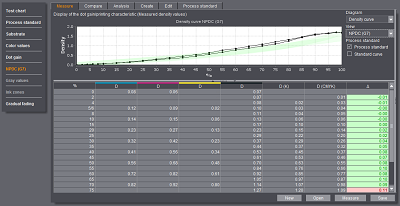

在曲线中可以选择显示“L*”值、密度或灰平衡。在下方表格中显示 C、M、Y 以及两个灰梯尺的各密度值。也可以看出各值是否在公差之外（Δ 列中标红的单元格）。

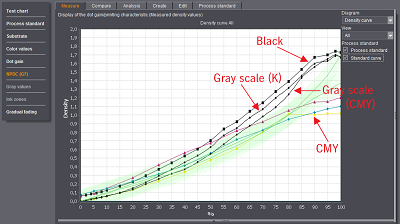

在“图示”下可单独显示灰梯尺 CMY 和 K 以及 CMYK 的密度曲线。“NPDC（G7）”同时显示两个灰梯尺曲线。

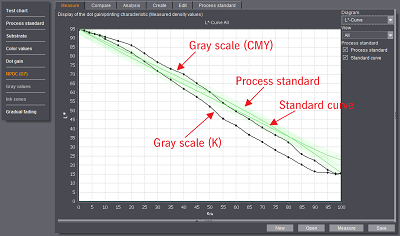

如果选择“L* 曲线”图表类型，可将 K 和 CMY 的灰梯尺与标准曲线（绿色）对比显示。如果同时显示“印刷过程标准”，会显示标准曲线的公差范围，可快速看出计算出的数值是否在印刷过程标准内。

在“灰平衡”图表中可观察色度值 dCh、加权色度值以及灰色色块与彩灰色块的差距，从而检查彩灰色块的灰平衡。

在另一张图中可将彩灰色块的 a 和 b 组分与加权色度值 wdCh 进行对比。

背景

在欧洲，根据 Fogra 标准进行分析时主要分析网点扩大曲线和原色、二次色和三次色以及纸张白度，而 G7 方法则主要分析灰平衡。G7 定义所谓的 GMY Triplet，借此得出中性灰（“Grayscale Compliance”）。然后才考虑原色和二次色（“Targeted Compliance”）。

G7 广泛流行于北美和拉丁美洲以及亚洲，设计初衷是在商业胶印中满足 ISO 12647-2 标准的要求。G7 校准和印刷过程控制方法通过一个唯一的灰平衡目标值替代网点扩大的各单独值。CTP 曲线根据一条预定义的 CMY 阶灰平衡曲线和一条单独的黒阶曲线进行调整。

G7 规范通过一条 Neutral Print Density Curve (NPDC) 曲线定义色调，从而规定印刷的灰阶测得的中性密度值与原网点百分值之间的比例关系。

公差

为了检查公差，测量 NPDC 在 G7-P2P 额定值仅 CMY 灰阶和仅黑灰阶上的 L* 精确度。灰平衡的精确度在仅 CMY 灰阶上测量。公差根据印刷工艺的不同而不同。最小公差范围为打样时的公差范围，加权平均值 ΔL* 必须小于等于 1.5 且 CMY 和 K 的阶值不得超过 ΔL* = 3。ΔCh* 加权平均值和 CMY 阶值也不得超过这些数值。

测试版

使用 G7-P2P51 测试版（旧：P2P25，现在采用 ISO2013 数值），除了 3 排 RGB 色调值和 3 排 CMY 色调值外，还有 9 排由 CMY 组成的灰度值。

提示：我们建议使用 M1 条件测量 P2P51。

借助“工具 > 灰度平衡补偿”功能可基于这些测量数据创建一个相应的灰度平衡补偿，最好使用 13 个基点。
