灰度平衡

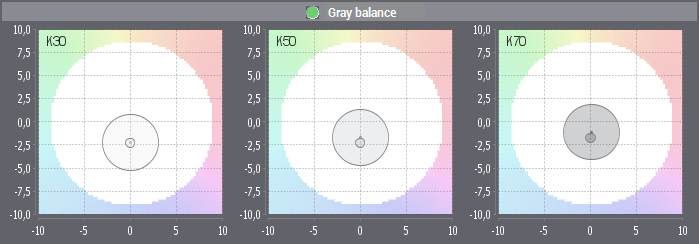

用 ab 图层的一个表格和三个图显示灰度平衡。

提示：只有当您使用一个精细网点进行灰度平衡控制时，才在该分析中显示数值（参见带有 52、32 或 6 个色块的控制元素‘ECI_GrayConL’、‘ECI_GrayConM’和‘ECI_GrayConS’）。

针对灰度平衡，分析测控条的灰色块（K30、K50、K70 以及与这些灰色块相符的 CMY 叠印灰色块）。

在此将色调值为 30%、50% 和 70% 的三个单黑色块（仅黑色）的 L*、a* 和 b* 值，与外观相同的叠印灰色块（青、品红和黄）的 L*、a* 和 b* 值并与计算出的亮度差ΔL* 和色度差ΔCh* (Ch* = Chroma)一同显示在表格和图形中：

•如果差值在公差范围内，则显示绿色，

•如果差值超出公差范围，则显示红色。

提示：在美国所使用的控制元素不是分析灰色块“K30”、“K70”，而是“K25”和“K75”。系统自动识别出这些灰色块，切换到相应的数值。

根据印刷过程标准 ISO 12647-2，用三种彩色印刷油墨印刷出来的灰色与外观相同只用黑色印出的灰色具有相同的 L*、a* 和 b* 值 (CIELab)。

详细信息请看详图图示‘灰度值’
