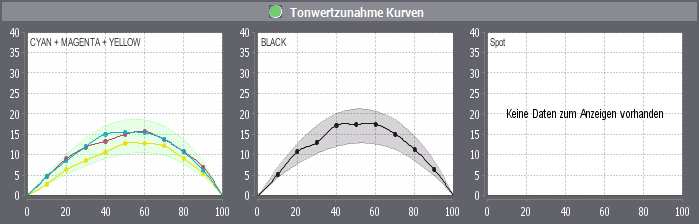

Aus den Messwerten wird die Tonwertzunahme in 10%-Schritten und bei 25% und 75% für die definierten Prozessfarben ermittelt und mit Kurven angezeigt.
•CMYK-Prozess: Da die Toleranzen der Tonwertzunahme für die drei bunten Prozessfarben Cyan, Magenta sowie Gelb und für die Prozessfarbe Schwarz in der Regel unterschiedlich sind, werden die Kurven getrennt dargestellt.
•Multicolor-Prozess und Sonderfarben-Prozess: Ab Version 11.0 wird ein drittes Diagramm nur für Sonderfarben oder die zusätzlichen Prozessfarben von Multicolor dargestellt. Für die Kontrolle kann als Prozessstandard ein Multicolor-, ein Sonderfarben- oder auch der PSO-Standard (für den CMYK-Anteil der Messdaten) ausgewählt sein.
Weitere Informationen finden Sie bei der Detailansicht Darstellung 'Tonwertzunahme'
