Der Arbeitsgangreport "Verlauf" zeigt die Entwicklung der Messwerte Delta E, Dichte und Tonwertzunahme. Die Messergebnisse werden genauso dargestellt, wie sie der Bediener am Farbmessgerät sieht. Somit dient der Report als Diskussionsgrundlage zwischen Produktionsleiter (Cockpit-Bediener) und Druckmaschinenbediener.
Voraussetzungen
Siehe Voraussetzungen.

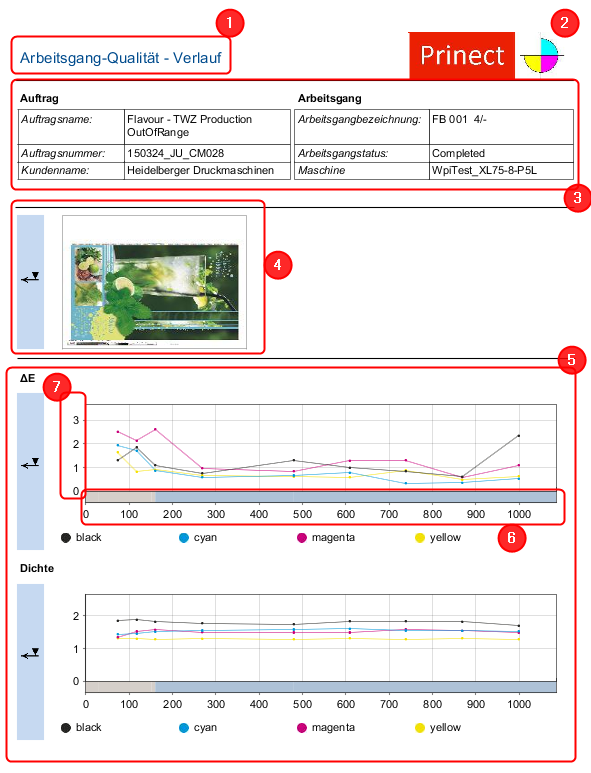

Titel des Reports (1)
Logo, das Sie gewählt haben (2). Siehe Logo
Kopfdaten (3):
•Informationen zum Auftrag
•Informationen zum Arbeitsgang
Thumbnails für Schön- und Widerdruck (4)
Diagramme zu Delta E und Dichte für jeweils Schön- und Widerdruck (5):
•X-Achse (6):
·Darstellung der Druckphasen Einrichten (grau) und Gutproduktion (blau)
Die Druckphase "Einrichten" wird nur angezeigt, wenn in den Voreinstellungen die Messungen für Makulaturbogen aktiviert sind (siehe Voreinstellungen - Qualitätsreports).
·Einteilung der Achse in "Messung", "Zeit" oder "Drucke".
Die Bezugsgrößen richten sich nach den Voreinstellungen (siehe Voreinstellungen - Qualitätsreports).
•Y-Achse (7):
·Einteilung der Achse in: Farbabweichung Delta E / Dichte in %

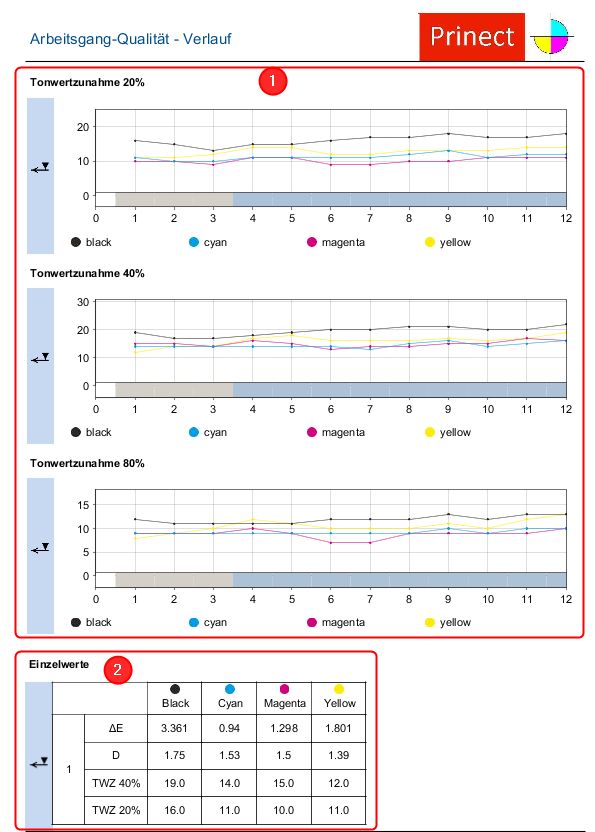

•Tonwertzunahme (1):
•Darstellung der Tonwertzunahme für alle gemessenen Tonwertzunahmen.
•Einzelmessungen (2):
Darstellungen der Messwerte für Tonwertzunahme, Delta E und Dichte für jede Messung.
Diese Einzelmessungen werden nur angezeigt, wenn dies in den Voreinstellungen aktiviert ist (siehe Voreinstellungen - Qualitätsreports).
