Arbeitsgangreport "Zonenauswertung"

Die Arbeitsgangreports "Zonenauswertungen" zeigen Qualitätsauswertungen zu jeder einzelnen Farb­zone des ausgewählten Arbeitsgangs. Kritische Farbzonen können so schnell identifiziert werden. Die Zonenauswertung werden für die Messwerte Delta E, Dichte und Tonwertzunahme dargestellt. Für jeden Messwert gibt es einen eigenen Qualitätsreport. Die Auswahl des jeweiligen Reports erfolgt über die Abfragekriterien in der linken Navigation.

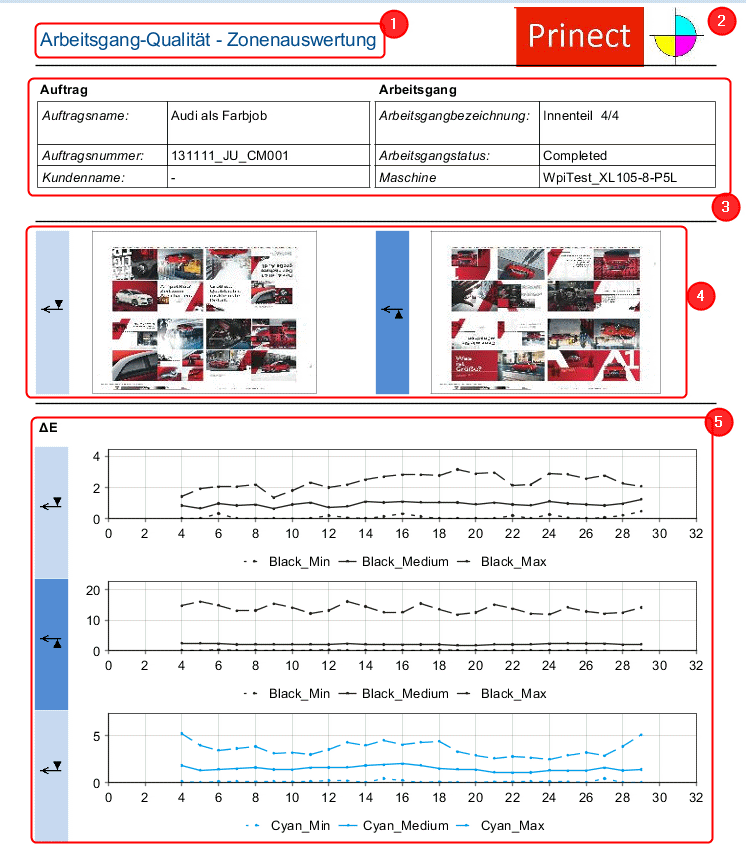

Report "Zonenauswertung"

Titel des Reports (1)

Logo, das Sie gewählt haben (2). Siehe Logo

Kopfdaten (3):

•Informationen zum Auftrag

•Informationen zum Arbeitsgang

Thumbnails für Schön- und Widerdruck (4)

Diagramme zur Zonenauswertung (5):
In Abhängigkeit von der ausgewählten Messgröße wird die Zonenauswertung für Delta E, Dichte oder Tonwertzunahme für jede Farbe dargestellt. Bei Schön- und Widerdruck wird für jede Seite jeweils ein Diagramm dargestellt. In den Auswertungen werden alle Messungen berücksichtigt, die für den Arbeitsgang vorliegen (Gutbogen-Messungen und Makulaturbogen-Messungen).

Im Folgenden werden je nach Reportauswahl (Delta E, Dichte oder Tonwertzunahme) die Diagramme zur Zonenauswertung beschrieben.

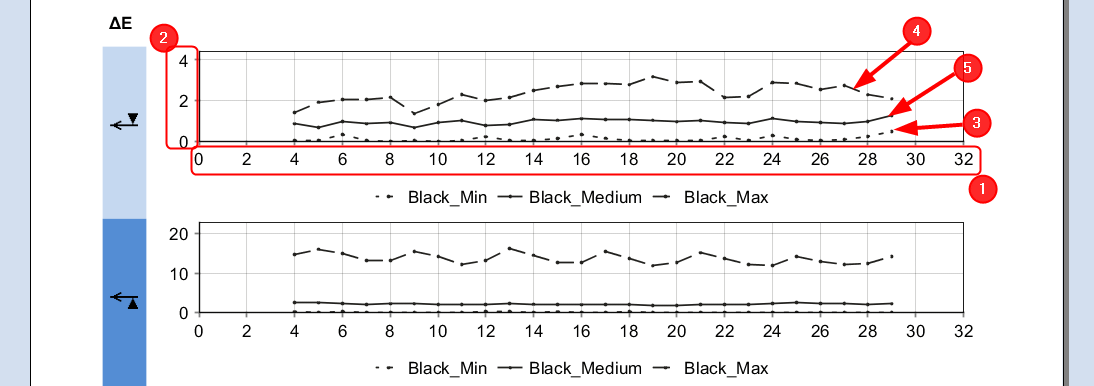

•Diagramme "Zonenauswertung ΔE":

·X-Achse (1):
Farbzonen der Druckmaschine

·Y-Achse(2):
Farbabweichung Delta E

·Min Delta E (3):
Graph der kleinsten gemessenen Werten für Delta E für jede Farbzone

·Max Delta E (4):
Graph der größten gemessenen Werten für Delta E für jede Farbzone

·Medium Delta E (5):
Graph der Durchschnittswerte für Delta E für jede Farbzone

Hinweis: Die Werte für Min und Max können aus verschiedenen Messungen stammen. D. h. es werden für jede Farbzone der kleinste und größte Wert aus allen Messungen dargestellt.

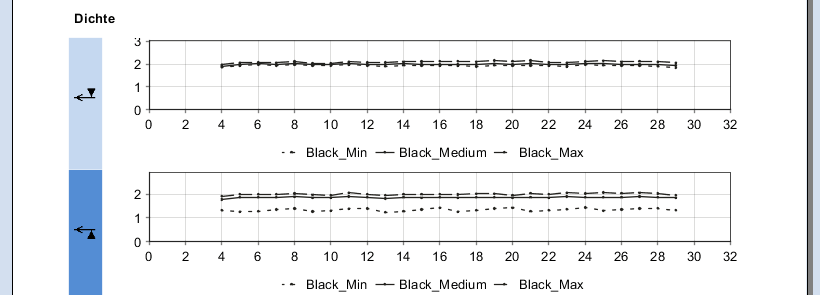

•Diagramm "Zonenauswertung Dichte":

Der Diagrammaufbau zur "Zonenauswertung Dichte" ist identisch zur "Zonenauswertung ΔE". Der Messwert Delta E wird in diesem Fall durch den Messwert Dichte ersetzt.

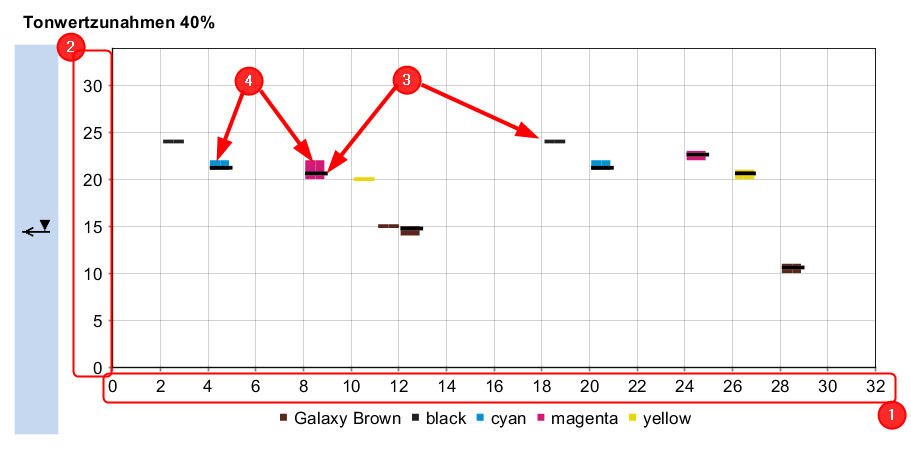

•Diagramm "Zonenauswertung Tonwertzunahme":
Zonenauswertung für jede Flächendeckung, für die Messdaten vorliegen (z. B. 20%, 40% und 80%).

·X-Achse (1):
Farbzonen der Druckmaschine

·Y-Achse (2):
Tonwertzunahme in Prozent

·Durchschnittswert der Tonwertzunahme(3):
Die durchschnittlich gemessene Tonwertzunahme je Farbzone wird durch einen schwar­zen Strich dargestellt.

·Abweichungen der Tonwertzunahme (4):
Abweichungen der Tonwertzunahme vom Durchschnittswert innerhalb einer Farbzone werden durch eine Säule über- und unterhalb des Durchschnittswertes dargestellt. Im Beispieldiagramm (obere Abbildung) hat Magenta in Farbzone 9 nach oben eine Abwei­chung von ca. 1,5 Prozent.

Hinweis: Es existieren nur Messwerte für die Farbzonen, für die der Druckkontrollstreifen Tonwertzunahme-Messfelder aufweist. Das ist abhängig vom gewählten Flächendeckungs­wert (z. B. 40%).

Messbedinungen:
Die Messbedinungen werden für jede Zonenauswertung dargestellt.
