9Informe de la operación "Evaluación de zonas"

Los informes de operación "Evaluación de zonas" muestran evaluaciones de calidad para cada zona de entintado de la operación elegida. Las zonas críticas se pueden identificar así rápidamente. Se representa la evaluación de zonas para los valores de medición Delta E, densidad y aumento de valor tonal. Para cada valor de medición existe un reporte de calidad propio. La selección del informe res­pectivo se realiza mediante los criterios de consulta en la navegación izquierda.

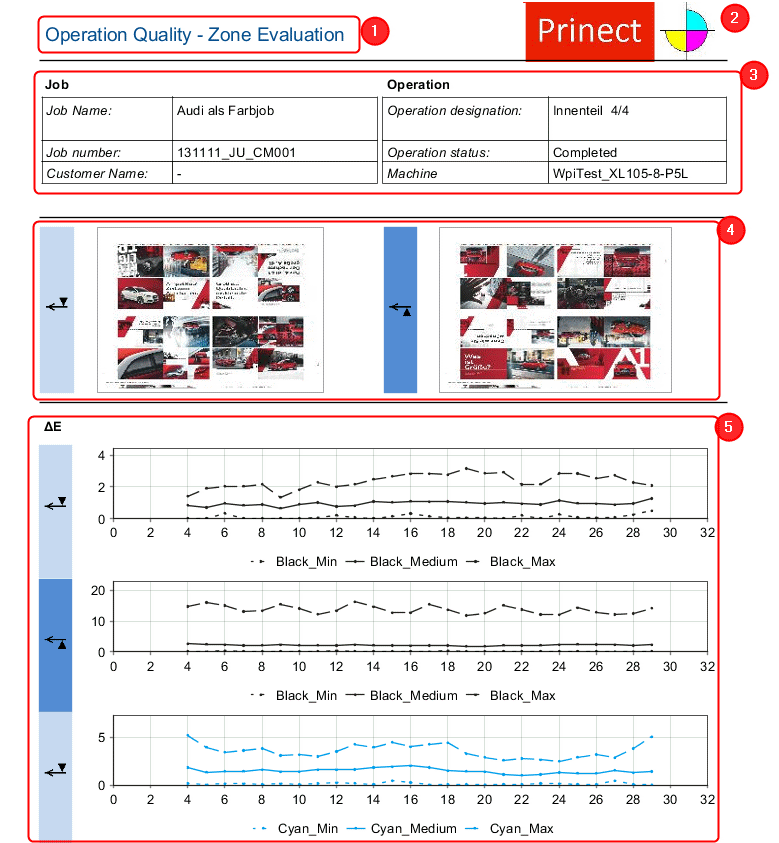

Informe "Evaluación de zonas"

Título del informe (1)

Logotipo que usted ha elegido (2). Vea Logotipo

Datos de encabezado (3):

•Información sobre el pedido

•Información sobre la operación

Thumbnails para la impresión de blanco y la retiración (4)

Diagramas para evaluación de zonas (5):
Dependiendo de la magnitud de medición seleccionada se representa para cada color la evaluación de zona para Delta E, densidad o aumento de valor tonal. Para la impresión de blanco y la retiración se representa un diagrama para cada cara. En las evaluaciones se consideran todas las mediciones que existen para la operación (mediciones de pliego bueno y mediciones de pliego de maculatura).

A continuación se describen, según el informe seleccionado (Delta E, densidad o aumento de valor tonal) los diagramas para la evaluación de zonas.

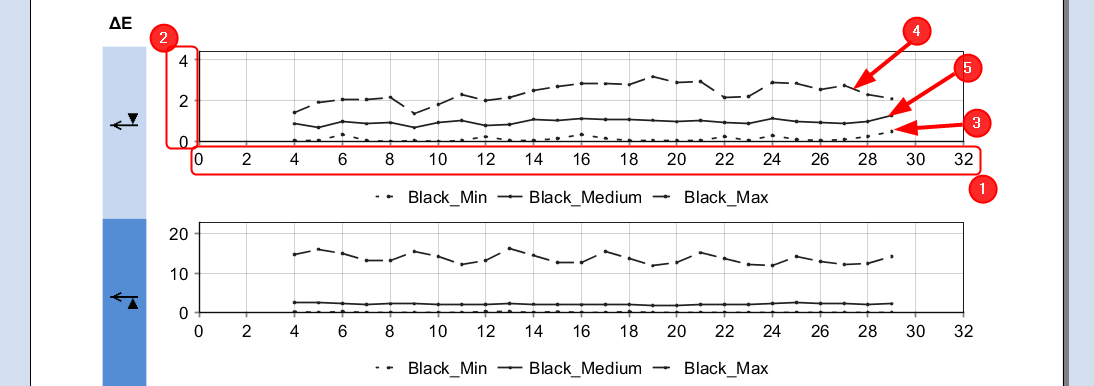

•Diagramas "Evaluación de zonas ΔE":

·Eje X (1):
Zonas de entintado de la máquina de imprimir

·Eje Y (2):
Diferencia de color Delta E

·Min Delta E (3):
Gráfico de los valores más pequeños que se han medido para Delta E para cada zona de entintado

·Max Delta E (4):
Gráfico de los valores más grandes que se han medido para Delta E para cada zona de entintado

·Medium Delta E (5):
Gráfico de los valores promedio para Delta E para cada zona de entintado

Nota: Los colores para Min y Max pueden proceder de diferentes mediciones. Es decir, para cada zona de entintado se representa el valor más pequeño y el más grande de todas las mediciones.

•Diagrama "Evaluación de zonas Densidad":

La estructura del diagrama de "Evaluación de zonas Densidad" es idéntica a la de "Evaluación de zonas ΔE". El valor de medición Delta E es en este caso sustituido por el valor de medición Densidad.

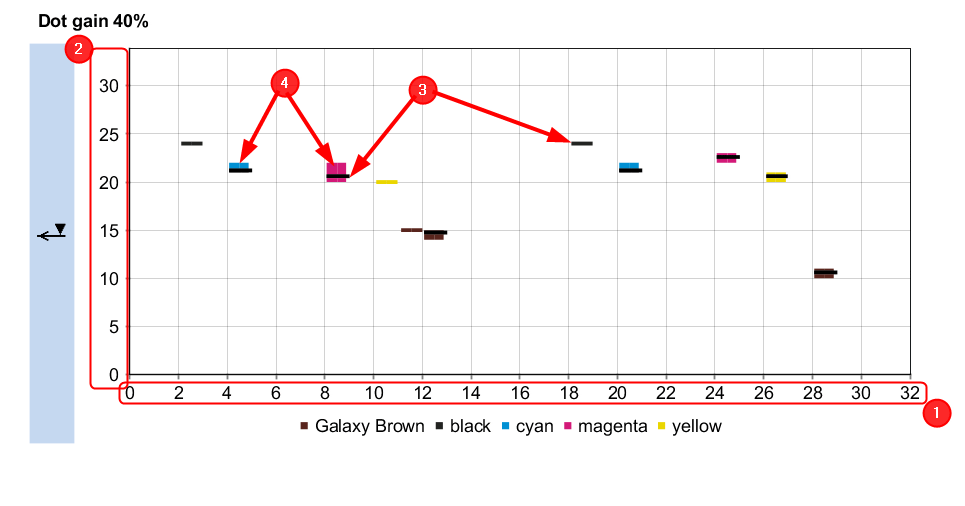

•Diagrama "Evaluación de zonas Aumento del valor tonal":
Evaluación de zonas para cada cubrimiento superficial para el que existen datos de medición (p. ej. 20%, 40% y 80%).

·Eje X (1):
Zonas de entintado de la máquina de imprimir

·Eje Y (2):
Aumento del valor tonal en porcentaje

·Valor promedio del aumento del valor tonal (3):
El aumento promedio de valor tonal medido por cada zona de entintado se representa con una rayita de color negra.

·Diferencias del aumento del valor tonal (4):
Las diferencias del aumento de valor tonal respecto al valor promedio dentro de una zona de entintado se representan por una barra por encima y por debajo del valor pro­medio. En el diagrama de ejemplo (figura superior), magenta tiene en la zona de entin­tado 9 una diferencia de casi 15% hacia arriba.

Nota: Existen solo valores de medición para las zonas de entintado para las que la franja de control de la impresión presenta campos de medición de aumento de valor tonal. Esto depende del valor de cubrimiento superficial elegido (p. ej. 40%).

Condiciones de medición:
Se representan las condiciones de medición para cada evaluación de zona.
