Crear en el Cockpit máquina de impresión digital

Al igual que una máquina de imprimir de pliegos Offset, las máquinas de impresión digital también se crean a través del Central Device Manager (CDM). De esta manera se pueden incluir en la cola del Scheduler las operaciones de impresión digital, y en el Analyze Point se recibe la respuesta.

Los ajustes generales al crear las máquinas son idénticos para todas las máquinas de impresión digi­tal.

1.Para ello entre al área "Administración > Ajustes > Sistema" y elija el nombre del ordenador del servidor Prinect.

2.Mediante el menú de contexto de CDM elija el punto "Añadir dispositivo".
Se abrirá el Asistente de dispositivos.

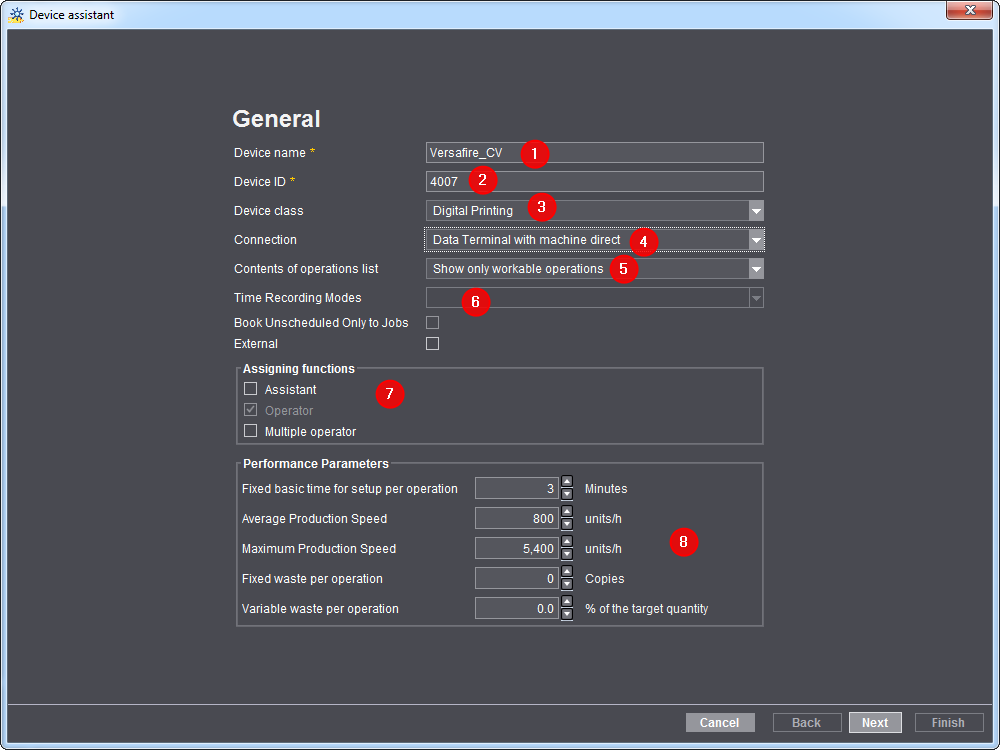

Asistente de dispositivo - Ajustes generales

Nombre del dispositivo

En "Nombre del dispositivo" (1) introduzca la denominación de la máquina de impresión digital que desea conectar. El nombre del puesto de trabajo/máquina en el flujo de trabajo de Prinect debe ser obvio. Se deben usar como máximo 30 caracteres. El nombre sirve para que el usuario pueda iden­tificar la máquina dentro de todo el flujo de trabajo de Prinect (p. ej. en el scheduler (calendario pro­gramador) y Analyze Point).

Código del dispositivo

Introducir un código del dispositivo (DeviceID) (2).

•El código de dispositivo deberá contener únicamente los caracteres [a-z], [A-Z], [0-9].

•El código del dispositivo sirve para clasificar de forma obvia la máquina en su flujo de trabajo de Prinect. El código del dispositivo debe cotejarse con Management Information System (p. ej. Prinect Business Manager).

•En el terminal de impresión digital el dispositivo recibe el nombre que está anotado aquí como código de dispositivo.

Particularidad de Linoprint L ITS600

El código de dispositivo para Linoprint L ITS600 guardado en la máquina de manera estándar es "ITS600". Si no ha introducido otra cosa en la máquina, deberá introducir "ITS600" -escri­biéndolo idénticamente- como código del dispositivo.

Clase de dispositivo

Seleccione la entrada "Impresión digital" (3).

Conexión

Seleccione el tipo de conexión (4).

"Data Terminal con máquina directa"

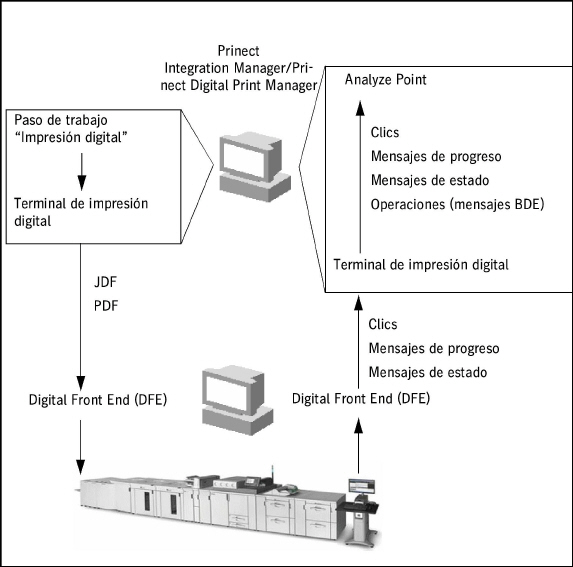

Este tipo de conexión permite la mejor integración en el flujo de trabajo. Los pedidos se entregan primero al "Terminal de impresión digital" después del reenvío del paso de trabajo "Impresión digital". En el terminal de impresión digital los pedidos se pueden colocar en otro orden y los datos de los pedidos se pueden controlar (vea Terminal de impresión digital ).

Desde el terminal de impresión digital se envían los pedidos al Digital Front End (DFE), allí se renderizan y finalmente se entregan a la máquina.

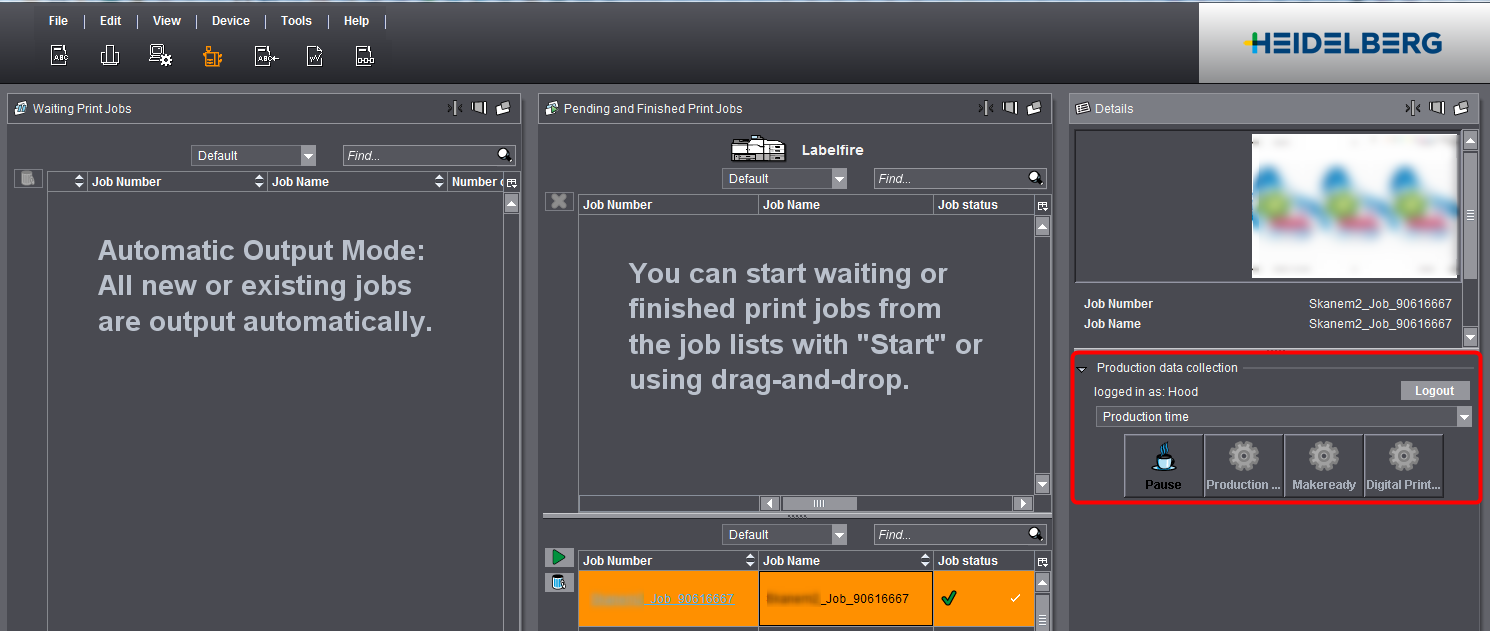

De acuerdo al tipo de máquina, ésta responde enviando diversos mensajes, tales como clics y mensajes de progreso, al Analyze Point. En el terminal de impresión digital se pueden recoger adicionalmente datos de servicio (vea Screenshoot).

Las respuestas de la máquina se representan en Analyze Point (vea Respuestas a Analyze Point).

"Máquina directamente"

A diferencia de la conexión "Data Terminal con máquina directa", los pedidos de impresión enviados desde el paso de trabajo "Impresión digital" pasan por el "Terminal de impresión digi­tal" y se imprimen directamente en la máquina. En el Terminal de impresión digital se pueden cancelar únicamente pedidos, y de acuerdo al tipo de dispositivo se pueden pausar. Es imposi­ble modificar la secuencia de impresión ni tampoco recoger datos de servicio. Al igual que en "Data Terminal con máquina directa", los mensajes, tales como clics y datos de progreso, se contestan y se representan en Analyze Point.

Para Linoprint L ITS600 seleccione este tipo de conexión. Esto es necesario porque la gestión de los pedidos de impresión no se ejecuta en el terminal de impresión digital sino directamente en la máquina.

"Data Terminal"

En este flujo de trabajo la recopilación de datos de servicio propiamente dicha es realizada por medio de un Data Terminal. El Data Terminal está instalado en un ordenador separado que no debe confundirse con la recogida de datos de servicio mediante el terminal de impresión digital. No se envían datos de pedidos a la máquina de impresión digital, y la máquina tampoco devuelve mensajes al Prinect Integration Manager/Prinect Digital Print Manager. Este tipo de conexión es relevante solamente si desea recopilar datos en su Management Information Sys­tem y/o en Analyze Point.

Contenido de la lista de operaciones

En la lista de selección (5) seleccione la entrada deseada. En Contenido de la lista de operaciones se describe detalladamente qué efectos tiene la opción seleccionada.

Tipos de registro del tiempo

Seleccione en la lista la entrada deseada (6). Esta función sólo está disponible para una conexión Data Terminal.

Encontrará una descripción detallada en Tipos de registro del tiempo.

Asignación de funciones

Aquí se definen las funciones para la recogida de datos de servicio (7). Esto significa que hay que defi­nir todas aquellas personas que podrán iniciar una sesión en la máquina. Esta opción estará dispo­nible únicamente en una conexión con "Data Terminal con máquina directa" y "Data Terminal". Encontrará una descripción más detallada sobre las funciones (o roles) en Asignación de funciones.

Valores de rendimiento

En el área "Valores de rendimiento" (8) no deberá realizarse ninguna modificación. Aquí se introdu­cirán valores estándares provenientes del Master Data Store. Los valores estándares introducidos aquí se aplicarán como plantilla para el cálculo de los tiempos de producción sólo en el caso de una operación de nueva creación. Estos tiempos de producción calculados se tendrán en cuenta en el Scheduler durante la planificación de la operación. En el caso de un flujo de trabajo de Prinect con un Management Information System (MIS) se suministrarán los tiempos de producción desde MIS.

Los "Valores de rendimiento" son además importantes para el asistente de planificación. En base a estos valores, siempre y cuando no exista ninguna información MIS, se calcula el largo de una ope­ración. Vea en Asistente de planificación más información acerca del asistente de pla­nificación.

Haga clic en "Siguiente". En el siguiente paso elija el tipo de máquina y establezca la conexión con la máquina de imprimir.

Asistente de dispositivo - Selección del tipo de máquina

En esta ventana puede definir los parámetros de su máquina de impresión digital. De acuerdo al tipo de máquina existen diversos ajustes.

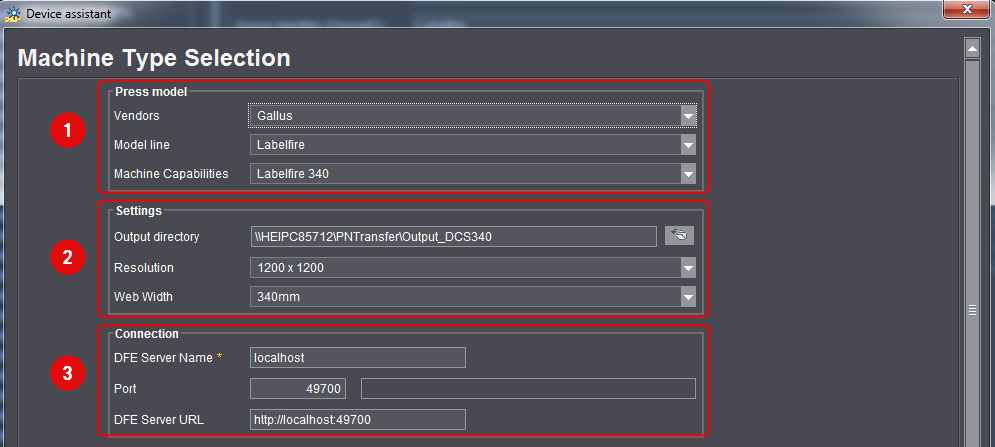

Parametrización de tipo de máquina para Labelfire, Primefire y Linoprint L

Tipo de máquina (1)

Para Labelfire elija el vendedor "Gallus", para Primefire el vendedor "Heidelberg", y para Linoprint L el vendedor "Linoprint L". La serie del modelo y la característica de la máquina se definen automá­ticamente.

Ajustes (2)

Como directorio de salida especifique el directorio en el que se han de escribir los archivos TIFF o archivos BMP para la máquina de impresión digital. La máquina debe poder acceder posteriormente a este directorio. Es decir, la carpeta debe estar compartida en la red y debe haber un usuario que tenga por lo menos los derechos para leer y modificar.

Ajustes especiales para Linoprint L

Para que la Linoprint L pueda leer los archivos en el directorio de salida, el directorio debe compar­tirse con el nombre "Bitmap_Out" (1). El usuario "OPI" (2) debe tener los derechos para poder acceder a este directorio (3). El usuario "OPI" deben haber sido creado previamente en el ordenador.

•Lista de selección "Formato de salida" (2)
Dependiendo de su máquina elija aquí el formato de salida. En un Linoprint L ITS600 esto depende de la electrónica. Para máquinas con sistema electrónico DSP2 deberá elegir DSP2-BMP. Para máquinas con sistema electrónico DSP3 deberá elegir DSP3-TIFF.

•Lista de selección "Resolución" (3)
Dependiendo de su máquina elija aquí la resolución.

•Lista de selección "Ancho de bobina" (4)
Dependiendo de su máquina elija aquí el ancho de bobina.

Conexión (3)

En los campos de entrada "Nombre de servidor DFE" (Digital Front End) indique el servidor del Digital Front End. El servidor se puede anotar como dirección IP o como nombre.

El "puerto" se anota automáticamente. El debe ser modificado solamente si en el servidor DFE se ha hecho otro ajuste.

En el campo "DFE-ServerURL" se forma la URL en base al nombre del servidor y el puerto. En este lugar no necesita realizar ninguna modificación.

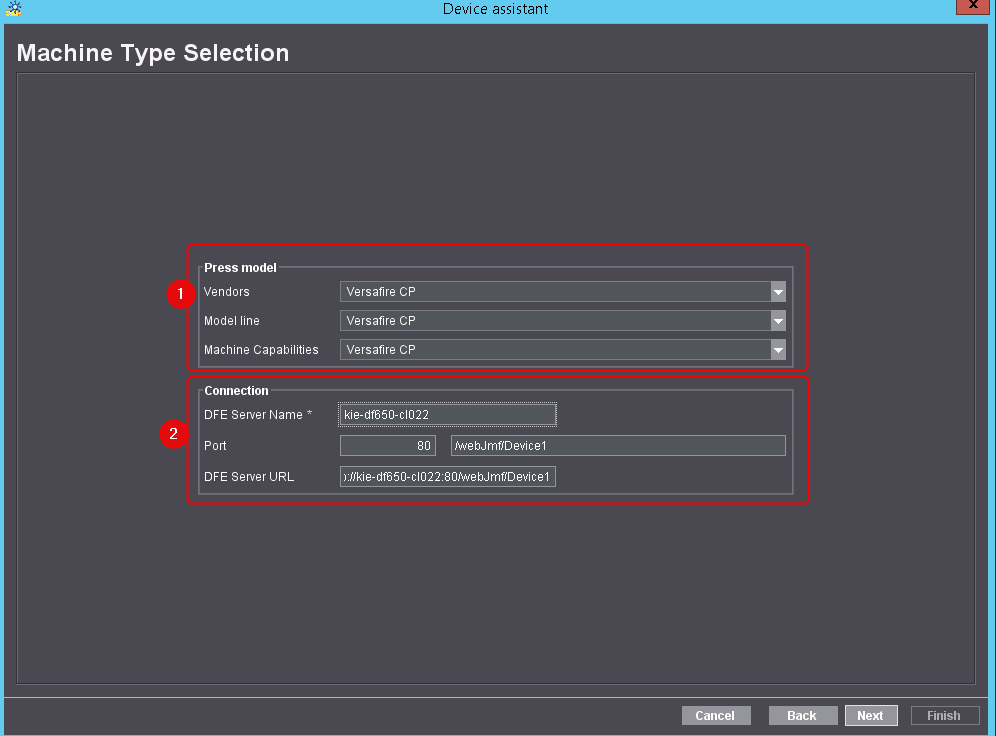

Parametrización del tipo de máquina para Versafire CV/Linoprint CV, Versafire CP/Linoprint CP y Linoprint C

Tipo de máquina (1)

En función del tipo de máquina seleccione la entrada "Versafire CV", "Versafire CP" o "Linoprint L". Debido al cambio de nombre de Linoprint CV/CP al nombre Versafire CV/CP se conservarán las entradas Linoprint CV/CP para todas las máquinas que se hayan creado hasta Prinect 2017. Si crea una nueva máquina elija Versafire CV/CP. Las máquinas no se diferencian en lo referente a su fun­cionamiento.

Parametrización de características de máquina para Linoprint C

•C751

Los siguientes dispositivos de procesamiento posterior se pueden seleccionar de manera están­dar para la Linoprint C751:

•C901

Los siguientes dispositivos de procesamiento posterior se pueden seleccionar de manera están­dar para Linoprint C901:

Conexión (2)

En los campos de entrada "Nombre de servidor DFE" (Digital Front End) indique el servidor del Digital Front End. El servidor se puede anotar como dirección IP o como nombre.

El "puerto" se anota automáticamente. El debe ser modificado solamente si en el servidor DFE se ha hecho otro ajuste.

Parametrización del tipo de máquina para Canon, HP Indigo, Kodak NexPress, Konica Minolta, Ricoh y Xerox

Tipo de máquina

Seleccione el fabricante respectivo, así como la serie del modelo y la característica de la máquina que usted utiliza.

Conexión

Vea Conexión (2).

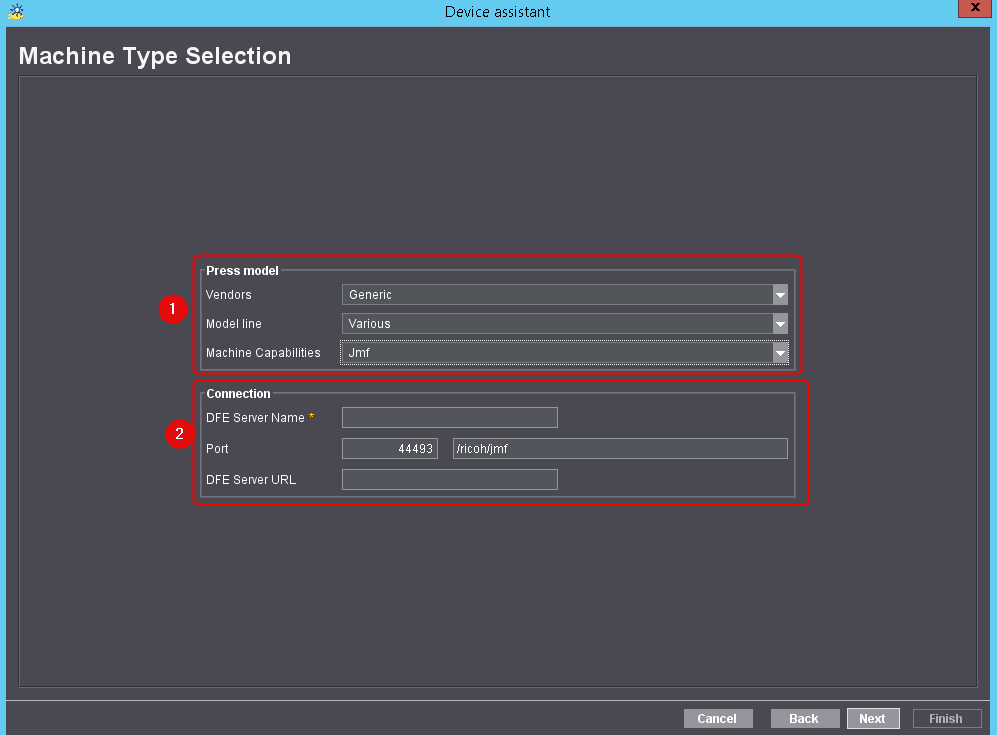

Parametrización del tipo de máquina para máquinas de impresión digital no soportadas (Generic)

Todas las máquinas de impresión digital que no han sido soportadas hasta ahora por Heidelberg (vea ) se pueden conectar mediante un interfaz genérico. En la lista de selección del tipo de máquina está disponible la entrada "Genérico" para esta máquina.

Tipo de máquina (1)

Seleccione como vendedor "Genérico". La serie del modelo se define automáticamente. Las entradas "Jmf" y "Hotfolder" están disponibles como característica de máquina.

•Jmf
Con una conexión Jmf se direccionan DFEs de otros fabricantes que tienen una interfaz de Hei­delberg. De esta manera se pueden hacer consultas sobre soportes de impresión de la máquina y obtener respuestas. Para poder conectar una máquina mediante Jmf, el DFE debe haber implementado la interfaz de Heidelberg. Su fabricante de DFE le podrá informar si su máquina tiene esta interfaz.

•Hotfolder
Si en el DFE no se ha implementado ninguna interfaz de Heidelberg, la máquina podrá conec­tarse mediante un "Hotfolder". Para ello, en un directorio especificado se escriben archivos PDF del Prinect System para la máquina de impresión digital. La máquina de impresión digital no da ninguna respuesta al haber sido conectada. Esto también significa que la máquina no pregunta por ningún soporte de impresión. En vez de esto, después de que la máquina es creada se crea automáticamente un grupo predeterminado con soportes de impresión que se pueden editar posteriormente. Vea Soportes de impresión.

Directorio de salida

Escriba aquí el directorio (Hotfolder) en el que se deben escribir posteriormente los archivos PDF del Prinect Digital Print Manager para la máquina de impresión digital. El directorio debe haber sido compartido en la red.

El directorio de salida es lo que se conoce como directorio de Root. Todas las subcarpetas de este directorio son tratadas en el flujo de trabajo Prinect como "impresoras virtuales" (vea Soportes de impresión). Los nombres de las subcarpetas que se crean allí deberían, por lo general, coincidir con los nombres de sus "impresoras virtuales" creadas en el Fiery.

Conexión (2)

Vea Conexión (2).

Crear dispositivo CTP para la salida PDF para expositores de planchas de for­mato pequeño (Generic Platesetter)

Muchas veces las imprentas pequeñas disponen de un flujo de trabajo Offset sencillo en formato pequeño además de su flujo de trabajo de impresión digital. Estas imprentas -en comparación con otras- tienen productos simples y herramientas simples para producir pliegos de impresión. Frecuen­temente es suficiente imprimir una maqueta PDF en el RIP del expositor de planchas.

Para ello, Heidelberg ofrece la posibilidad de crear una maqueta en el Digital Print Manager e impri­mirla como PDF. El formato está restringido a un tamaño máximo de 656 mm (ancho) x 530 mm (alto).

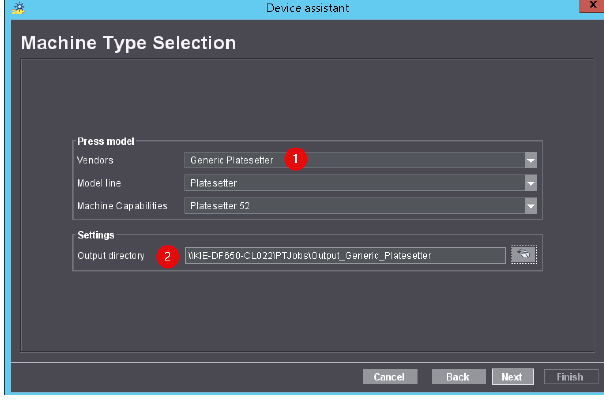

Para imprimir un PDF como el mencionado debe crearse en el CDM una máquina de impresión digital que tenga el tipo de máquina "Generic Platesette" (1). Como directorio de salida (2) debe crearse una carpeta en la red a la que pueda acceder el RIP.

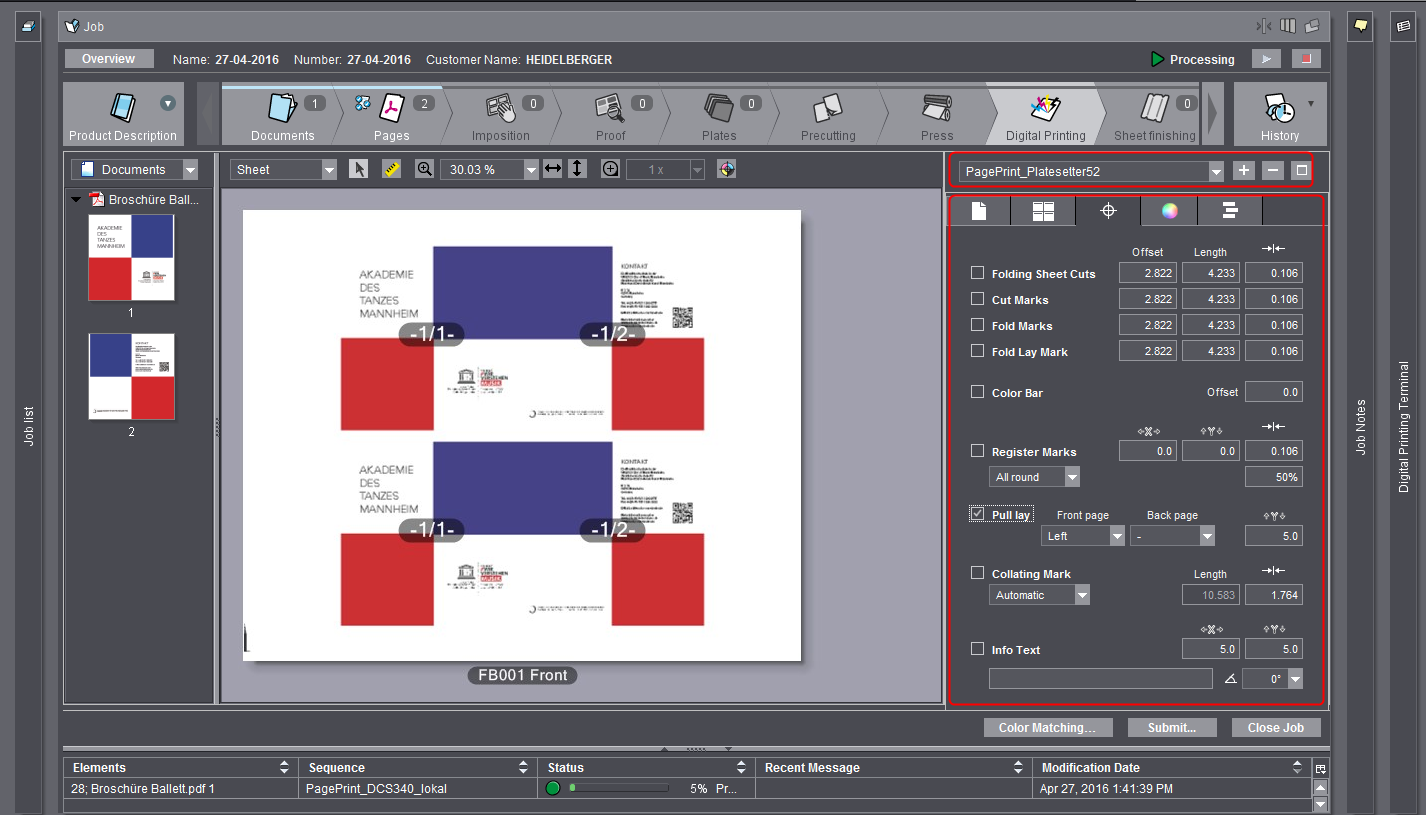

A continuación, para el dispositivo creado se puede crear una secuencia "PagePrint" que se pueda seleccionar en el paso de trabajo "Impresión digital". Aquí se puede adaptar, entre otras cosas, el for­mato de la plancha, se puede definir la posición del pliego y se pueden posicionar las marcas de arrastre.

Otros pasos en el Asistente de dispositivo para dispositivos Data Terminal

En el Asistente de dispositivo siguen ahora los ajustes para la recogida de datos de servicio para máquinas de impresión digital con los tipos de conexión "Data Terminal con máquina directa" y "Data Terminal". Estos ajustes son idénticos a los de otros dispositivos Data Terminal. En una cone­xión directa sin Data Terminal se entra directamente a la ventana Asistente de dispositivo - Resumen.

Vea los siguientes puntos para los pasos con Data Terminal:

•Asistente de dispositivo - "Asignación de grupos de operaciones" y "Asignación de operaciones"

•Asistente de dispositivo - Asignación de grupos de usuarios

•Asistente de dispositivo - Crear variantes

•Asistente de dispositivo - Resumen
