Quadro di conteggio

Attraverso l’opzione «Data Terminal» è possibile inviare, da una qualsiasi stazione di lavoro, dati di esercizio al Prinect Integration Manager. Il Data Terminal serve da sostituto per macchine non colle­gabili in linea e stazioni di lavoro manuali. In questo modo, anche per queste macchine è possibile rilevare manualmente i dati d’esercizio relativi ad un ordine.

Tramite l’interfaccia CDM (CDM=Central Device Manager) viene creata una periferica Data Terminal con quadro di conteggio. Tramite il quadro di conteggio, lo stato del totalizzatore della macchina viene trasmesso al Data Terminal. In questo caso non è necessario effettuare il rilevamento manuale al Data Terminal della tiratura prodotta.

Quando create la periferica Data Terminal con quadro di conteggio, dovete assegnare alla periferica un quadro di conteggio che avete creato qui in precedenza. A un quadro di conteggio si possono col­legare fino a sei macchine.

•Creare un nuovo quadro di conteggio

•Modifica del quadro di conteggio

•Cancellazione del quadro di conteggio

Creare un nuovo quadro di conteggio

1.Passate a «Amministrazione > Configurazione periferica > Quadro di conteggio».

2.Fate clic sul pulsante «Crea».

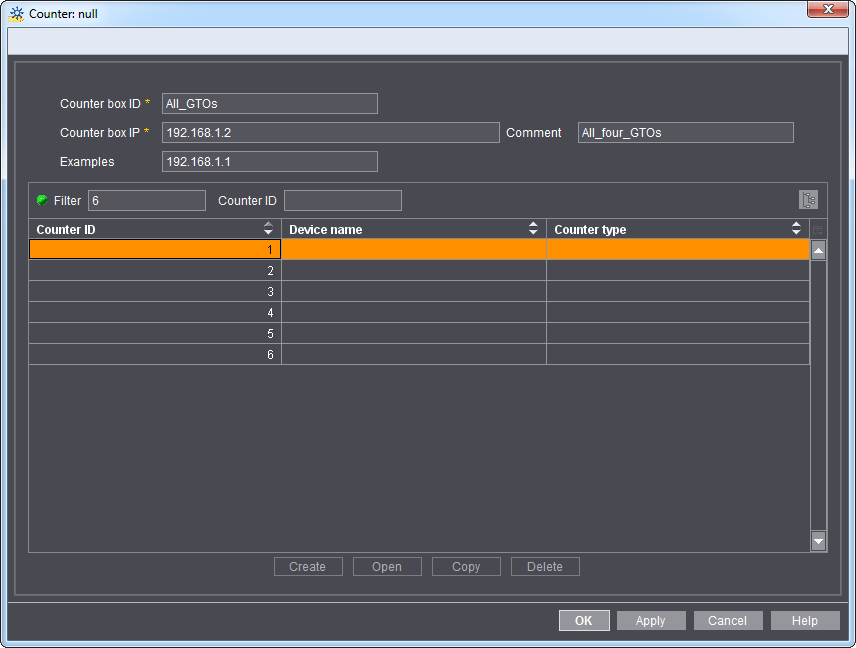

3.Immettete un nome del quadro di conteggio (ID quadro di conteggio) (1).

Durante la creazione della periferica Data Terminal con quadro di conteggio dovete assegnare a questa periferica un quadro di conteggio. Il nome del quadro di conteggio dovrebbe essere scelto in modo da consentire, in base al nome, se si tratta del quadro di conteggio «corretto».

4.Immettete l’indirizzo IP del quadro di conteggio (IP quadro di conteggio) (2).

Dovete immettere l’indirizzo IP del quadro di conteggio che è stato montato sulla macchina. Inoltre, potete immettere anche un commento (3).

5.Fate clic su «OK» (4).

Il nuovo quadro di conteggio viene applicato ed ora è disponibile nella lista.

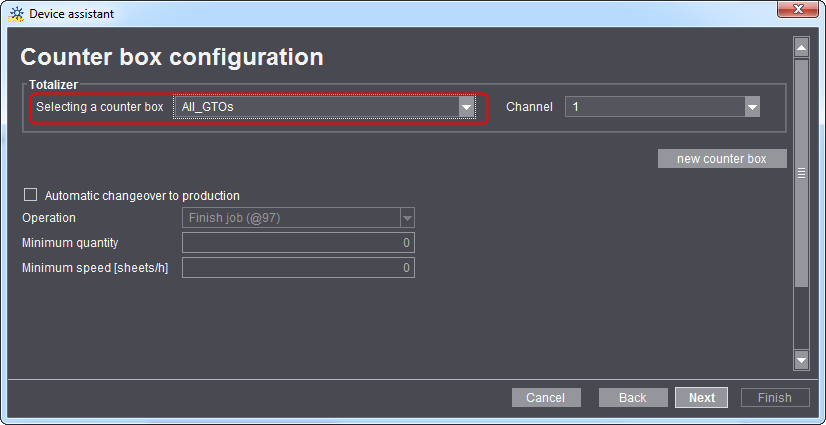

Se ora si crea una periferica Data Terminal con quadro di conteggio tramite l’interfaccia CDM, il qua­dro di conteggio qui creato è disponibile nella finestra di configurazione corrispondente.

Modifica del quadro di conteggio

1.Selezionate il quadro di conteggio da modificare nella lista.

2.Fate clic su «Modifica».

3.Effettuate le modificate desiderate.

4.Fate clic su «OK».

Le modifiche vengono applicate.

Cancellazione del quadro di conteggio

1.Selezionate il quadro di conteggio da cancellare nella lista.

2.Fate clic su «Cancella».

3.Confermate la richiesta di conferma con «Sì»:
