Collegare le macchine

Vista generale dei collegamenti

Il Prinect Integration Manager rappresenta con i suoi componenti - Prinect Prepress Manager, Prinect Pressroom Manager e Prinect Postpress Manager - la variante con flussi dei lavori Prinect con il più alto livello di integrazione. Il Prinect Integration Manager offre, con i flussi dei lavori su cui si basa nella prestampa, la sala stampa e l’ulteriore elaborazione, un’integrazione completa dell’intera pro­duzione.

Sono possibili i collegamenti macchine seguenti:

•Collegare la macchina da stampa Prinect Press Center

•Collegare la macchina da stampa Prinect CP2000 Center

•Sincronizzazione della configurazione RDE (rileva-mento dei dati d’esercizio) con la macchina da stampa.

•Collegare una macchina da stampa digitale

•Collegare online la macchina per l’ulteriore elabo-razione

•Collegare la macchina da stampa offline

•Cluster

•Collegare il Data Terminal

Nota: Se non disponete di un Prinect Integration Manager, ma per esempio solo di un Pri­nect Pressroom Manager, non potete collegarvi a tutte le macchine elencate. Mediante il Prinect License Manager potete controllare, per quali macchine (interfacce) avete una licenza.

Perché gli ordini «arrivino» alle macchine, a seconda dei flussi dei lavori dovete ancora effettuate le seguenti configurazioni:

•Flusso dei lavori con un Management Information System

Flusso dei lavori (JDF)-PPF Management Informa-tion System.

•«Puro» flusso dei lavori PPF

Flusso dei lavori PPF — Generalità.

Assistente periferica

L’Assistente periferica consente di configurare tutte le macchine (per la prestampa, la stampa e l’ulte­riore elaborazione) delle quali avete bisogno nel sistema Prinect. A seconda della classe di periferica (p.es. macchina da stampa a foglio, macchina da stampa digitale o tagliacarta), nell’Assistente peri­ferica eseguite differenti passi.

•Configurazioni generali della periferica

•Assegnazione di gruppi di operazioni

•Assegnazione di operazioni

•Assegnazione di gruppi di utenti

•Creazione di varianti

•Riepilogo

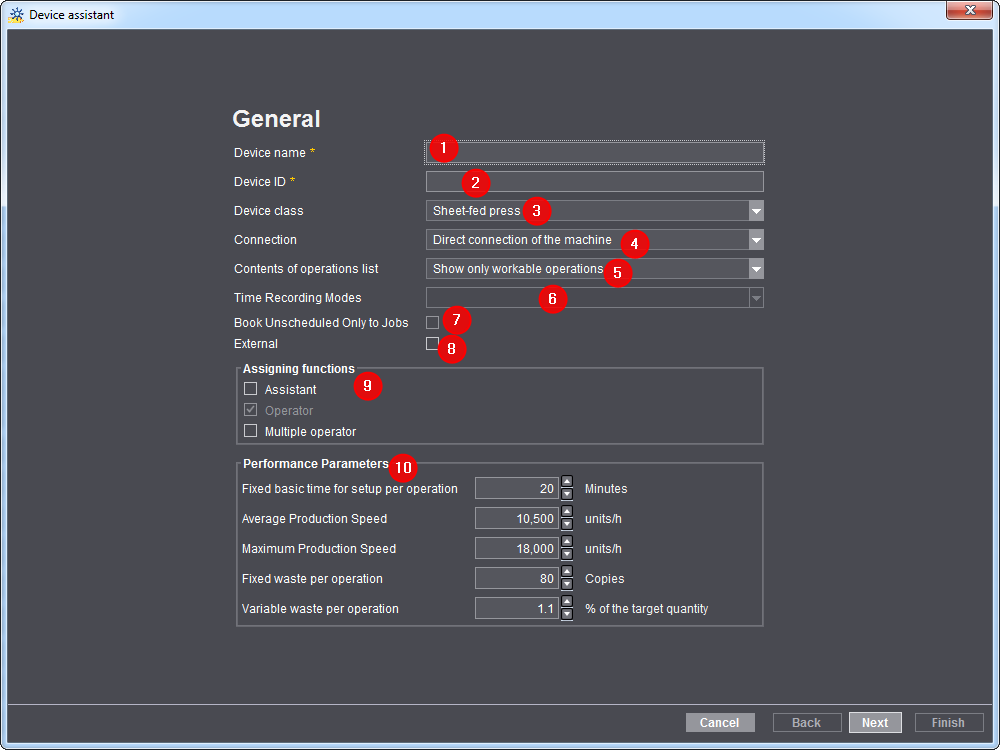

Configurazioni generali della periferica

Nome periferica

Qui potete immettere il nome della periferica che desiderate creare. Per esempio «XL105-10P» (1).

Identificazione periferica (DeviceID)

•L’identificazione della periferica deve contenere solo i caratteri [a-z], [A-Z], [09] (2).

•Se l’identificazione della periferica è già stata assegnata, appare un messaggio e dovete immet­terne una nuova.

•L’identificazione della periferica serve per l’assegnazione univoca della macchina nel vostro flusso dei lavori Prinect. L’identificazione della periferica deve essere compensata con MIS.

Classe periferica

La tabella fornisce una rapida vista generale delle periferiche che è possibile creare (3).

Le classi periferica disponibili dipendono dalla registrazione della licenza.

Collegamento

•Diretto con la macchina (4)

Solo per periferiche che possono essere collegate online. Questo collegamento consente l’inte­grazione migliore possibile. I dati dell’ordine vengono inviati direttamente alla macchina e la macchina rinvia informazioni quali per esempio stato della macchina, stato del Job e dati d’esercizio.

•Data Terminal

Per tutte le macchine e i posti di lavoro manuale non collegabili online. Su un computer supple­mentare è installato un cosiddetto Data Terminal con il quale l’operatore registra i dati d’eserci­zio della macchina.

•Data Terminal con quadro di conteggio

Per tutte le macchine non collegabili online, che trasmettono i conteggi di produzione al Data Terminal mediante un quadro di conteggio. In questo caso, non è necessario effettuare il rileva­mento manuale al Data Terminal della tiratura prodotta. Potete collegare ad ogni quadro di con­teggio fino a sei macchine.

•Data Terminal diretto con la macchina

Per le classi periferica «Tagliacarta» e «Stampa digitale» sussiste la possibilità di un collega­mento diretto. In questo modo, i dati dell’ordine vengono inviati alla macchina e la macchina rinvia al Cockpit informazioni quali ad esempio lo stato del Job e lo stato della macchina. Dato che nella macchina non sussiste possibilità di registrare i dati d’esercizio, con questo collega­mento viene utilizzato anche un Data Terminal.

•Macchina offline

Disponibile per le classi periferica «Tagliacarta» e «Macchina da stampa a foglio». Con questo modo di collegamento vengono collegate macchine per le quali vengono generati esclusiva­mente dati di preimpostazione e dalla macchina non vengono inviate risposte. Questa opzione è pensata per esempio per macchina da stampa Heidelberg più vecchie che non possono essere collegate online.

Contenuto della lista di operazioni

Qui potete definire, se nella macchina/nel Data Terminal devono essere visualizzate solo le opera­zioni disponibili o anche quelle pianificate (mediante lo Scheduler) (5).

•Visualizzare solo le operazioni eseguibili.

Nella macchina/nel Data Terminal per la selezione dell’ordine vengono visualizzate solo le ope­razioni, nelle quali l’operazione precedente è stata iniziata o eseguita.

Ciò significa, che l’operatore alla macchina/al Data Terminal vede visualizzate solo le operazioni attualmente elaborabili.

•Visualizzare solo operazioni eseguibili e pianificate.

Nella macchina/nel Data Terminal per la selezione dell’ordine vengono visualizzate le opera­zioni, nelle quali l’operazione precedente è stata iniziata o eseguita e inoltre le operazioni, che sono state pianificate nello Scheduler o nella lista delle operazioni. Ciò significa che l’operatore alla macchina/al Data Terminal vede visualizzate anche le operazioni, che vengono eseguite solo in un secondo momento.

Tipi di rilevamento orario

Questa opzione è disponibile solo per le periferiche Data Terminal (6).

Per il rilevamento dei tempi di produzione sono disponibili diversi modi di rilevamento del tempo. Mediante il modo di rilevamento del tempo si definisce, in quale forma vengono rilevati i tempi di pro­duzione. Ad ogni periferica del Data Terminal deve essere assegnato un modo di rilevamento del tempo.

L’assegnazione del modo di rilevamento del tempo finora era definita durante l’attivazione di una periferica nel Data Terminal. Questa assegnazione decentralizzata, adesso è stata sostituita da un’assegnazione centralizzata. Ora, durante la creazione di una periferica Data Terminal tramite il CDM viene definito il modo di rilevamento del tempo.

Quantità sommata tra inizio e fine

•L’operazione viene iniziata attraverso un’operazione (messaggio RDE) direttamente dopo il cari­camento.

•Viene rilevato il tempo reale.

•Le quantità immesse vengono aggiunte.

•Più utenti possono connettersi contemporaneamente a una periferica.

•L’immissione della quantità dipende dal tipo di periferica.

Selezionate questo modo di rilevamento del tempo, se durante l’elaborazione di un ordine volete rile­vare i tempi di produzione in «tempo reale». Ciò significa che rilevate i messaggi di avvio.

Esempio:

•Avvio «Avviamento»

•Avvio «Piegatura» > Stop «Avviamento»

•Fine ordine > Stop «Piegatura»

Specifica temporale

•Non è disponibile per periferiche con quadro di conteggio.

•A una periferica si può connettere sempre solo un utente.

•Viene rilevato solo il tempo totale di un’attività.

•Non si può connettere alcun assistente.

•L’inizio dell’operazione deve essere impostato manualmente. Ciò significa, che dopo aver cari­cato l’operazione, questa deve essere anche avviata.

•L’immissione della quantità dipende dal tipo di periferica.

Selezionate questo modo di rilevamento del tempo, se durante l’elaborazione di un ordine volete rile­vare solo la durata di un’attività. Ciò significa, che viene rilevato solo il tempo totale di un’attività. Ciò avviene solo dopo che avete già concluso l’attività. Per esempio, configurate la macchina ed eseguite l’ordine. Successivamente rilevate prima il tempo totale necessario per l’avviamento (p.es. 15 minuti) e il tempo totale per la produzione fogli buoni (p.es. 120 minuti).

Opzione «Registrare solo per ordini non programmati»

Questa opzione (7) è disponibile solo per le periferiche Data Terminal. Se attivate questa opzione, in un Data Terminal viene visualizzata solo la colonna «Ordini», con gli ordini non pianificati. Potete atti­vare questa opzione per i posti di lavoro che non volete pianificare nello Scheduler.

Opzione «Esterno»

Se attivate questa opzione (8), queste macchine sono contrassegnate nello Scheduler a colori. Ciò è opportuno, quando volete assegnare ordini ad aziende esterne, che volete comunque pianificare.

Assegnazione di ruoli

•Operatore (9)

L’operatore è sempre attivato standard e non può essere deselezionato.

•Assistente

A un assistente è consentito lavorare accanto all’operatore macchina sulla macchina da stampa. Di norma si tratta di diritti limitati. Li potete definire autonomamente in Assegnazione di operazioni e in Assegnazione di gruppi di utenti.

•Operatore multiplo

All’operatore multiplo è consentito lavorare contemporaneamente su più macchine. Questo è ad esempio un caso molto frequente per le macchine per l’ulteriore elaborazione. L’operatore mul­tiplo può avviare ordini su più macchine e segnalare operazioni.

Non è possibile che un operatore multiplo passi a un altro ruolo e contemporaneamente sia col­legato come operatore multiplo su una altra macchina. Deve innanzi tutto scollegarsi da tutte le macchine.

Se un operatore multiplo va in pausa, lo fa su tutte le macchine sulle quali è collegato. Se poi si collega di nuovo, ciò avviene solo sulla relativa macchina.

Valori di potenza

Qui, in funzione della classe periferica (10) selezionata, vengono immessi dati standard dal Master Data Store. I dati standard qui inseriti vengono utilizzati come modello per il calcolo dei tempi di pro­duzione quando viene creata una nuova operazione. Questi tempi di produzione calcolati vengono poi utilizzati nello Scheduler per la pianificazione dell’operazione. In un flusso dei lavori Prinect con un MIS, i tempi di produzione vengono forniti dal MIS.

Questi «Valori di potenza» sono inoltre importanti nell’Assistente di pianificazione. In base a questi valori, sempre che non siano disponibili informazioni MIS, viene calcolata la lunghezza di un’opera­zione. Per ulteriori informazioni sull’Assistente di pianificazione, vedi Assistente di pianificazione.

•Velocità di produzione massima

La velocità qui immessa viene utilizzata nell’Analyze Point per il calcolo dell’indice di velocità. Vedi Indice di velocità.

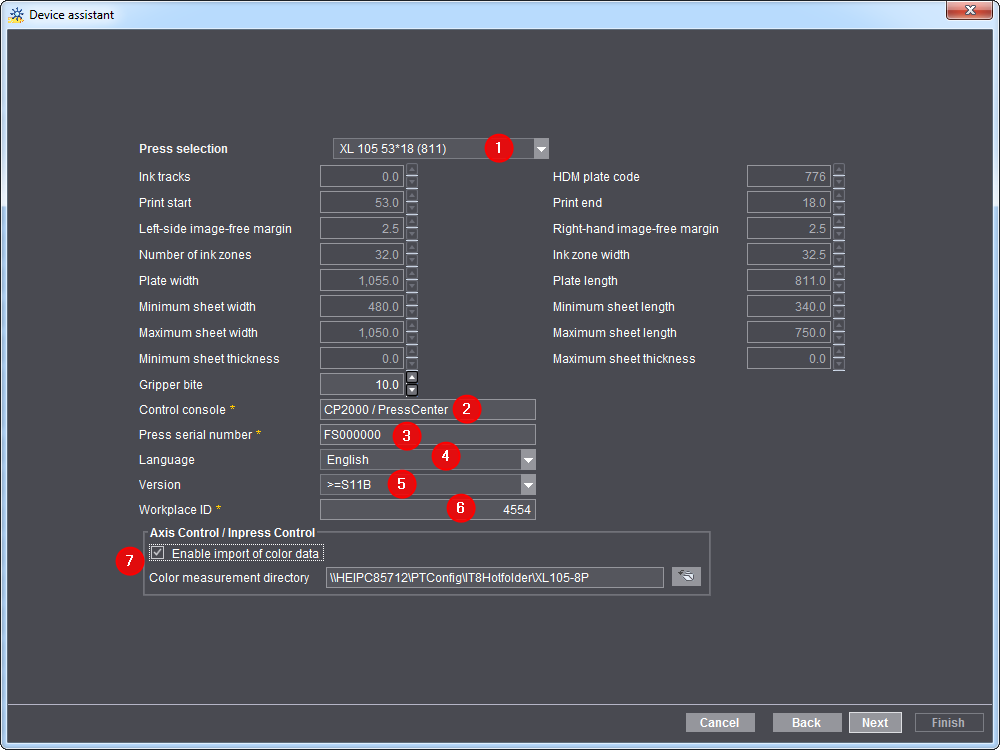

Configurazione periferica generale supplementare per la classe periferica «Macchina da stampa a foglio»

La seguente finestra di dialogo è disponibile solo se una periferica della classe periferica «Macchina da stampa a foglio» si collega con il modo di collegamento «Diretto con la macchina».

Per tutte le altre classe periferica continuate a leggere dal Assegnazione di gruppi di operazioni.

Seleziona macchina da stampa

Selezionate qui il tipo corrispondente alla macchina da stampa che desiderate collegare (1).

Quadro di comando

Nell’area «Quadro di comando» selezionate la console di comando della vostra macchina da stampa (2).

Numero di macchina

Potete leggere il numero di macchina (3) sulla console di comando o direttamente sulla macchina da stampa. Il numero è necessario per le seguenti funzioni.

•Per l’importazione automatica delle curve caratteristiche di inchiostrazione dalla macchina da stampa al Prinect Integration Manager/Prinect Pressroom Manager. La condizione necessaria è almeno un Prinect Integration Manager/Prinect Pressroom Manager 11.0 e un Prinect Press Cen­ter S11A.

•Per consentire all’Analyze Point di valutare i dati di misurazione colore.

Lingua

Sulla console di comando della macchina da stampa vengono visualizzate le operazioni (messaggi RDE) nella lingua qui selezionata (4).

Versione

L’opzione (5) definisce la versione della relativa console di comando della macchina da stampa.

ID del posto di lavoro

Questo è il codice univoco del posto di lavoro (6) nel flusso dei lavori Prinect. Il numero non deve con­tenere più di 6 caratteri ed essere formato di sole cifre.

Successivamente dovete immettere questo «ID del posto di lavoro» anche nella console di comando della macchina da stampa nella configurazione della memoria dati.

Axis Control/Inpress Control/Inspection Control

Questa opzione (7) è necessaria solo per un sistema di misurazione del colore collegato (ad eccezione di Image Control). Attivando l’opzione «Attiva la lettura dei dati di misurazione colore» nella directory dei dati di misurazione colore vengono salvati i dati di misurazione colore generati. Per default è sem­pre definita la directory «<Nome del server Prinect Manager>\PTConfig\IT8Hotfolder\<Nome perife­rica>».

Sulla console di comando della macchina da stampa dovete poi ancora configurare l’esportazione dei dati del colore. A questo riguardo, vedi:

•per Axis Control sul Prinect CP2000 Center: Configurazione dell’esportazione dei dati di misurazione del colore sul Prinect Press Center

•per Axis Control sul Prinect Press Center: Configurazione dell’esportazione dei dati di misurazione del colore sul Prinect Press Center

•per Inpress Control sul Prinect Press Center: Come si stabilisce un collegamento con Prinect Inpress Con-trol?

Numero dei gruppi di stampa

Nel passo successivo «modellate» la macchina da stampa. Allo scopo immettete il numero di gruppi di stampa. Ne fanno parte anche unità di verniciatura, forno e altre unità.

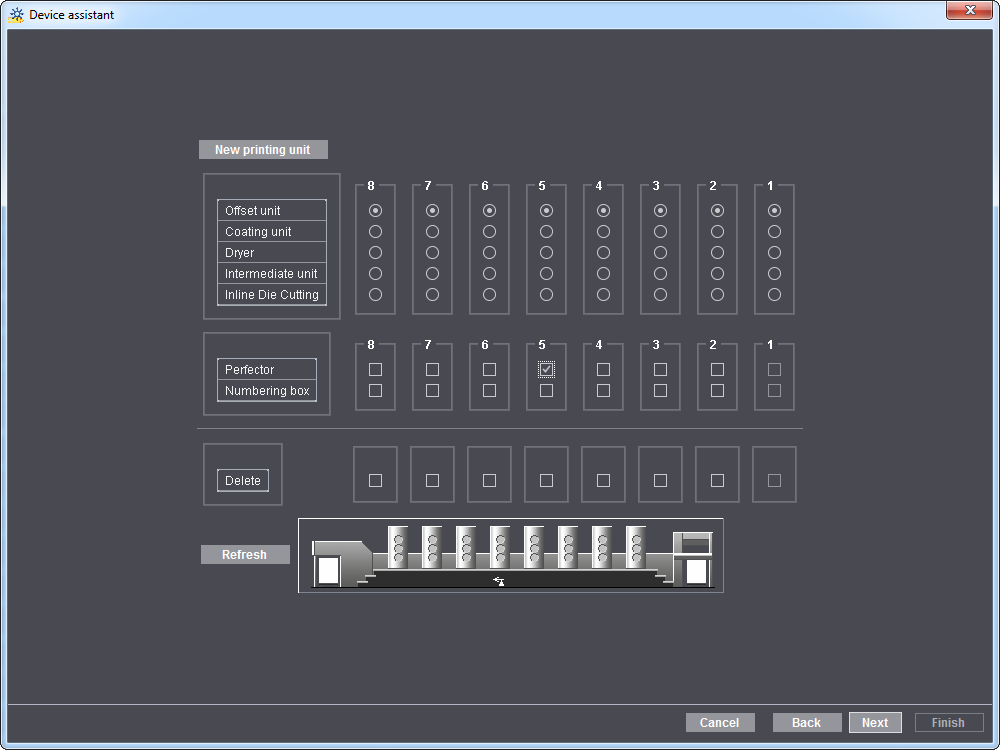

Configurazione dei gruppi di stampa

Nella finestra di dialogo della figura di cui sopra configurate la macchina da stampa assegnando a tutti i gruppi la rispettiva funzione. Ad esempio immettete un dispositivo di voltura della macchina da stampa nella relativo gruppo.

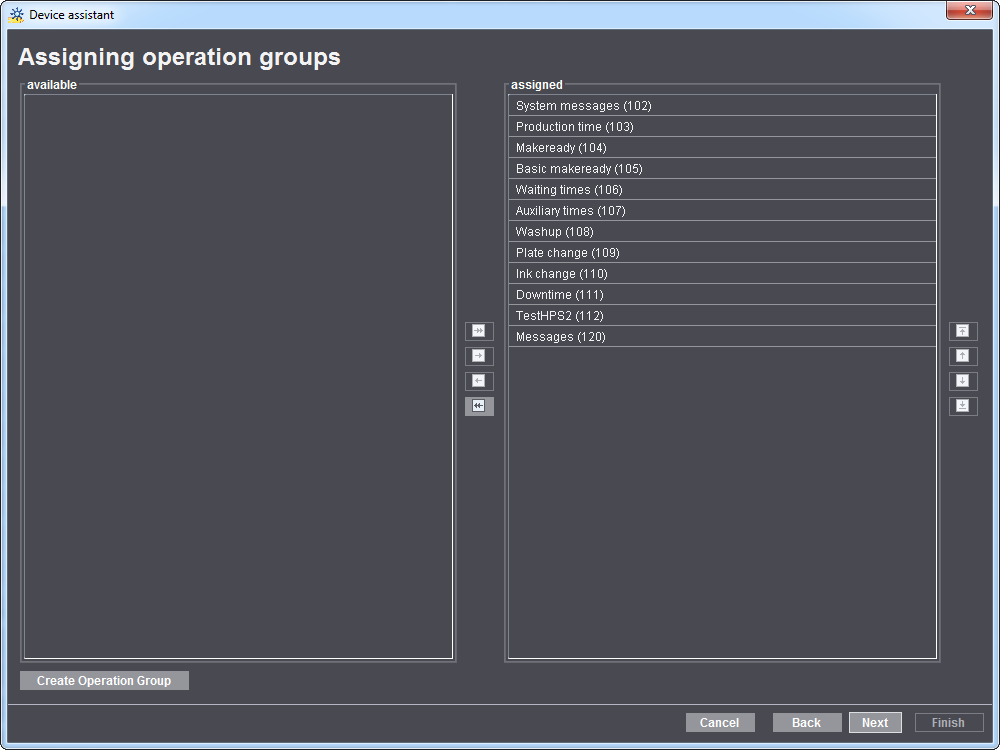

Assegnazione di gruppi di operazioni

In un gruppo di operazioni (gruppo tipi di costi), singole operazioni (messaggi RDE) vengono raggrup­pate in un gruppo. Ciò serve per una miglior chiarezza durante il successivo rilevamento manuale dei dati d’esercizio nella macchina.

Qui definite quali gruppi di operazione sono disponibili sulla periferica creata per il rilevamento dei dati d’esercizio. Tramite i tasti freccia potete aggiungere gruppi di operazione (assegnare alla lista «assegnato») o deselezionarli (assegnare alla lista «disponibile»).

Per creare ulteriori gruppi di operazioni, vedi Gruppi di operazioni (Gruppi di tipi di costi).

Assegnazione di operazioni

In questa finestra di dialogo, assegnate singole operazioni (messaggi RDE) ai gruppi di operazioni selezionati in precedenza (gruppi tipi di costi). Questa assegnazione dovete effettuarla per ogni ruolo selezionato in precedenza (operatore e/o assistente e/o operatore multiplo).

Tramite i tasti freccia potete aggiungere operazioni (assegnare alla lista «assegnato») o deselezio­narle (assegnare alla lista «disponibile»).

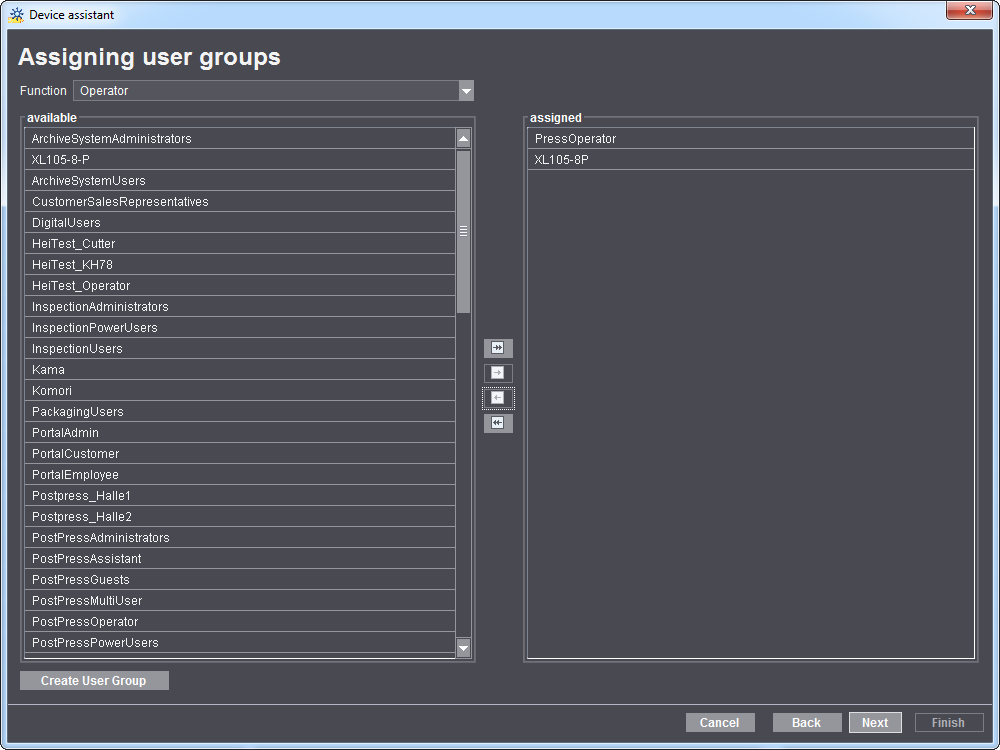

Assegnazione di gruppi di utenti

Ogni utente creato nel server Prinect deve essere assegnato a un gruppo di utenti. Attraverso il gruppo di utenti si definisce, quali utenti sono autorizzati a connettersi alla macchina nel ruolo.

L’operatore deve essere assegnato almeno al gruppo di utenti «*Operator». Per esempio «PostpressO­perator».

L’assistente deve essere assegnato al gruppo di utenti «*Assistent». Per esempio «PostPressAssi­stent».

All’operatore multiplo deve essere assegnato il gruppo utenti «*MultiUser». Per esempio «PostPres­sMultiUser».

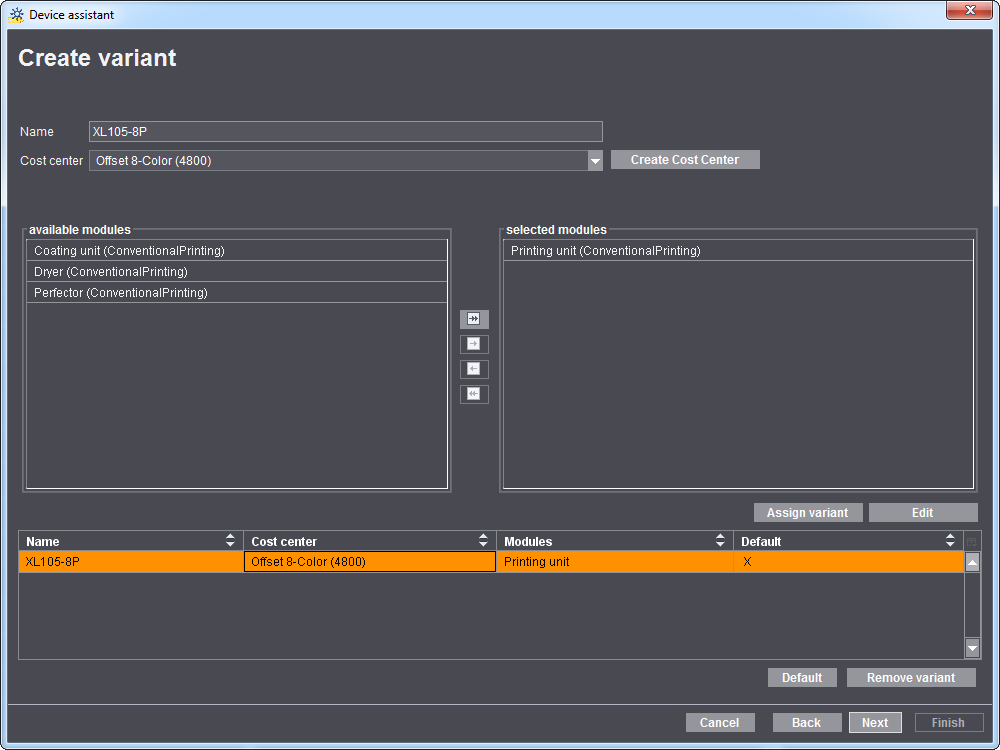

Creazione di varianti

Per variante si intende una configurazione macchina, che è formata da singoli aggregati. A seconda dei tipi di periferiche selezionati in precedenza, per comporre una variante sono disponibili gruppi differenti. Una descrizione dettagliata dei gruppi (DeviceModuls) è disponibile nel Gruppi.

Gli effetti della selezione varianti sull’esecuzione di una operazione sono illustrati con un esempio nel manuale d’uso del Data Terminal, al capitolo «Modifica ordini».

A cosa serve una variante?

•Per il calcolo preciso dei costi di produzione effettivi.

Nell’attività pratica può accadere che una macchina venga utilizzata con costosi gruppi aggiun­tivi, e che quindi debba essere applicata un’altra tariffa oraria. Ciò dovrà essere considerato nell’analisi dei costi di produzione.

•Permette un’analisi del rapporto specifica al cliente

Sono necessarie varianti diverse, quando il cliente desidera generare, per esempio per la sua racco­glitrice-cucitrice, una statistica, in cui per ogni ordine sono riportati i gruppi utilizzati (varianti) e uti­lizzate tariffe differenti. Oppure il cliente desidera una statistica per la variante «Raccolta» e una sta­tistica per la variante «Cucitura e taglio trilaterale».

Come avviene l’assegnazione del centro di costo a una macchina o una operazione?

L’assegnazione a un centro di costo nel Management Information System (Prinect Prinance) può avvenire con l’aiuto di due attributi:

•DeviceID

L’assegnazione a un centro di costo avviene esclusivamente mediante il DeviceID della mac­china. Il mapping «DeviceID -> Consuntivo dei costi centro di costo» deve essere effettuato nel Management Information System (Prinect Prinance). In questo modo, nel Management Informa­tion System vengono registrati tutti i tempi di questa macchina sul centro di costo «mappato» in precedenza. Indipendentemente da varianti definite. In questo caso non è opportuno definire varianti o centri di costo supplementari.

Nelle Istruzioni per l’assistenza e per l’uso del Prinect Prinance è dettagliatamente descritto come effettuare il mapping in Prinect Prinance.

•Varianti

A ogni variante deve essere assegnato un centro di costo. Per considerare le differenti tariffe delle singole varianti, è necessario configurare il trasferimento del nome della variante al Mana­gement Information System (Prinect Prinance). L’applicazione viene realizzata attraverso l’attri­buto «HDM:ModuleSetName=» nel JMF. Il «ModulSetName» corrisponde esattamente al nome della variante, che l’utente ha assegnato durante la creazione di una variante. L’attributo descrive la variante, con cui è stata iniziata un’operazione. Per esempio «Raccoglitrice-cucitrice con cucitura e tagliacarta trilaterale». Con l’aiuto di questa informazione è possibile, ad esem­pio, determinare in Prinect Prinance un’altra operazione con una tariffa differente.

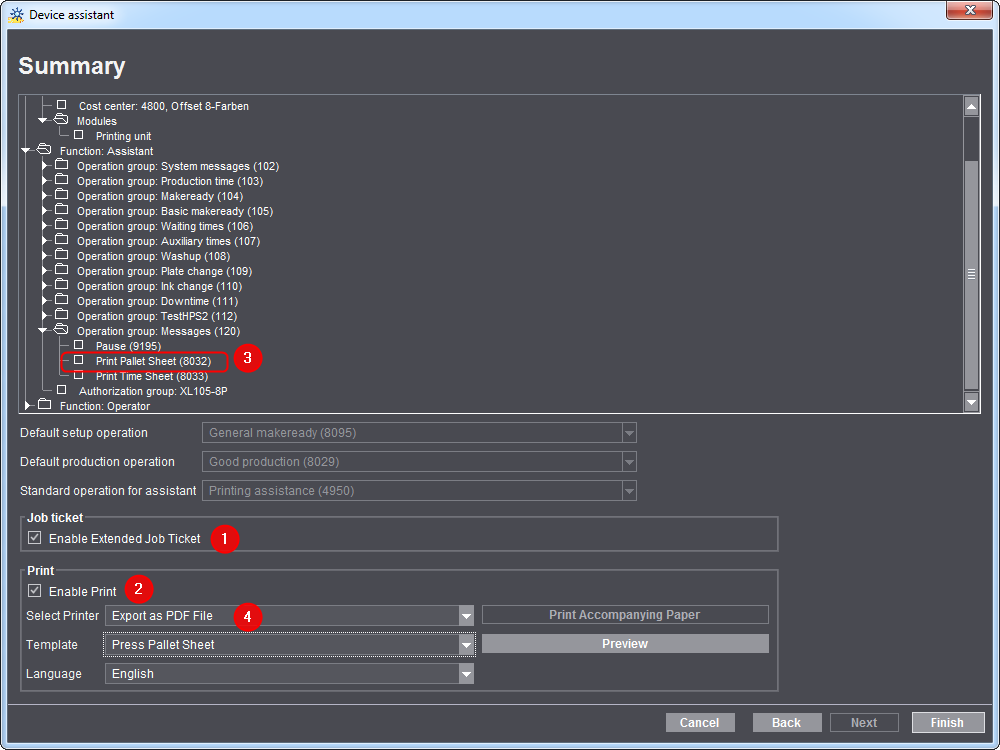

Riepilogo

Segue un riepilogo dei parametri della periferica. Qui potete controllare ancora una volta se la peri­ferica è stata configurata correttamente. Se volete effettuare delle modifiche, tramite «Indietro» andate fino alla finestra di dialogo corrispondente.

Attiva la cartella ordine estesa

Se l’opzione è attiva (1), l’operatore di macchina riceverà oltre alla cartella dell’ordine MIS delle altre informazioni concernenti l’ordine.

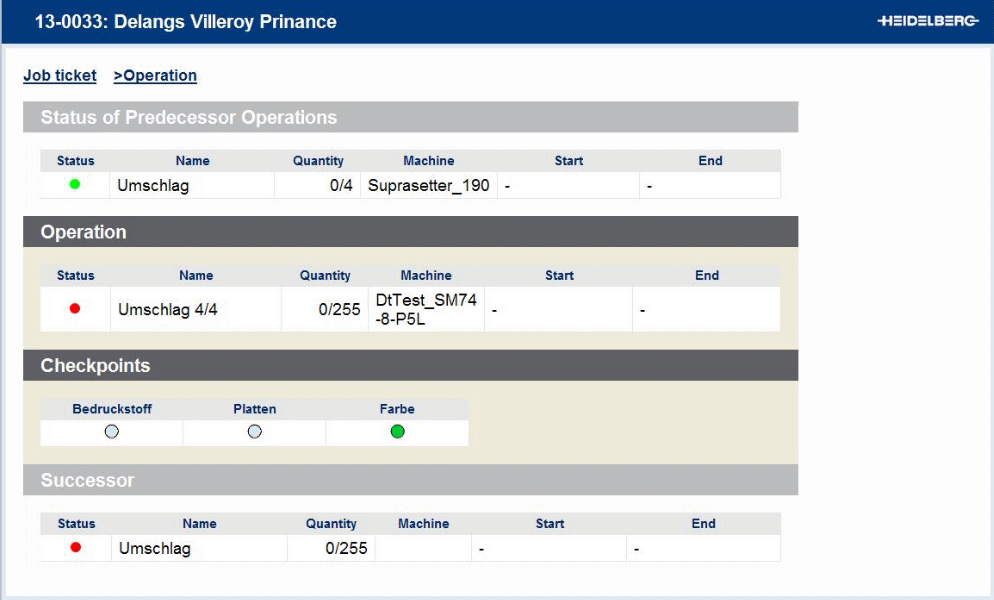

La cartella dell’ordine estesa contiene una vista d’insieme delle operazioni precedenti e seguenti come anche il loro stato. Quando lo Scheduler è attivo, vengono inoltre visualizzati i checkpoint dell’operazione.

Questa cartella dell’ordine estesa viene supportata dalle macchine seguenti:

Attiva la stampa

Durante una produzione i fogli stampati vengono sistemati su pallet per essere trasferiti ai processi successivi (per esempio taglio, piegatura o processi esterni). Affinché sia sempre possibile identificare univocamente questi pallet, ad essi vengono applicati i cosiddetti «fogli pallet».

Se attivate questa opzione (1), l’operatore di macchina potrà stampare un foglio pallet tramite l’ope­razione (messaggio RDE) «Stampa foglio pallet». Allo scopo, questa operazione deve essere asse­gnata all’operatore. Potete verificarlo nel riepilogo (2).

Configurate inoltre su quale stampante deve essere stampato il foglio pallet (3). Idealmente dovrebbe trovarsi il più vicino possibile alla periferica creata. Anche l’esportazione PDF è possibile.

Per ulteriori informazioni sul foglio pallet, vedi Creazione di fogli lastra.
