作業工程レポート"割り当て評価"に、選択した作業工程のそれぞれのカラーゾーンについての品質評価が表示されます。重要なカラーゾーンを素早く特定できます。測定値 Delta E、濃度、および、ドットゲインの測定値用のゾーン評価が表示されます。それぞれの測定値について、独自の品質レポートが作成されます。それぞれのレポートは左側ナビゲーションにある照会基準を使って選択します。

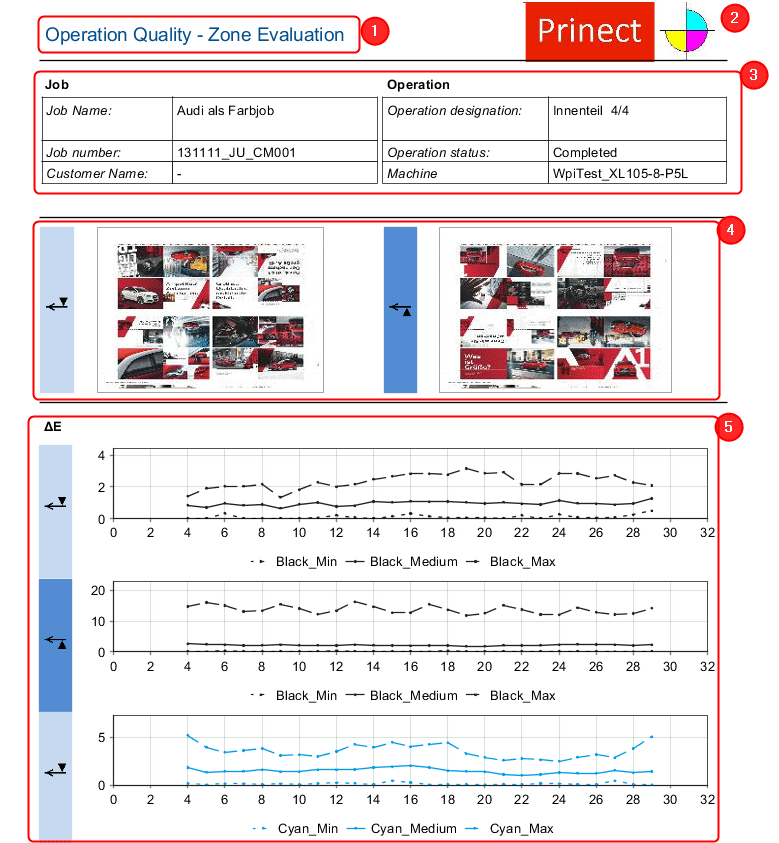

"ゾーン評価"レポート
レポートのタイトル (1)
選択したロゴ (2)。ロゴ を参照してください。
ヘッドデータ (3):
•ジョブについての情報
•作業工程に関する情報
表印刷と裏印刷用のサムネイル (4)
ゾーン評価のダイアグラム (5):
選択した測定サイズによって、それぞれのカラーについて、Delta E、濃度、または、ドットゲインのゾーン評価が表示されます。表印刷と裏印刷の場合は、それぞれのページについてダイアグラムが表示されます。評価では、作業工程用にあるすべての測定が考慮されます（良紙測定およびヤレ紙測定）。
次に、それぞれのレポート選択（Delta E、濃度、または、ドットゲイン）別のゾーン評価のダイアグラムについて説明します。

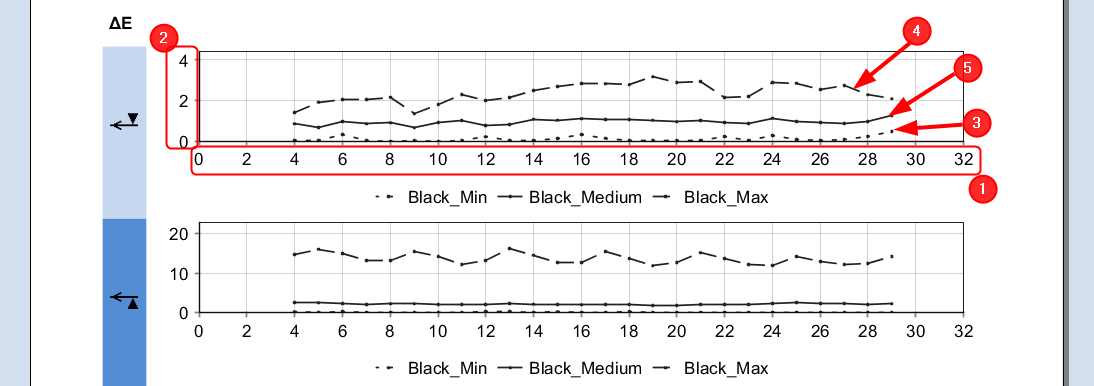

•"ゾーン評価 ΔE"ダイアグラム：
·X 軸 (1):
印刷機のカラーゾーン
·Y 軸 (2):
カラー偏差 Delta E
·最小 Delta E (3):
それぞれのカラーゾーンの Delta E の最小測定値のグラフ
·最大 Delta E (4):
それぞれのカラーゾーンの Delta E の最大測定値のグラフ
·中間 Delta E (5):
それぞれのカラーゾーンの Delta E の平均値のグラフ
注記:最小値と最大値は異なる測定から取得できます。つまり、 それぞれのカラーゾーンについて、すべての測定からの最小値と最大値が表示されます。

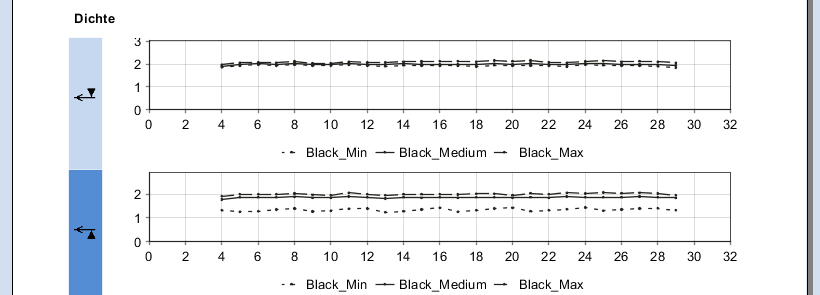

•"ゾーン評価 濃度"ダイアグラム:
"ゾーン評価 濃度"のダイアグラムの構成は"ゾーン評価 ΔE"のダイアグラムの構成と同一です。この場合は、測定値 Delta E は測定値"濃度"で置き換えられます。

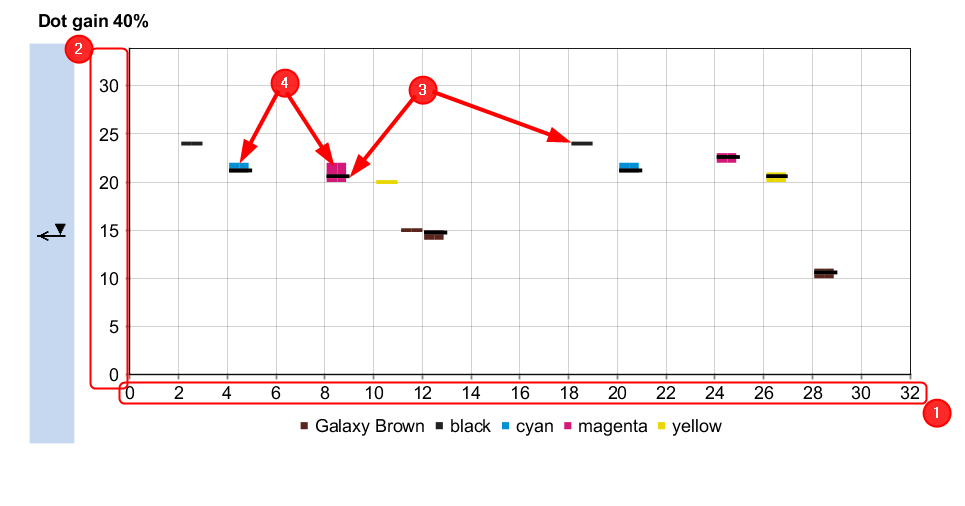

•"ゾーン評価 ドットゲイン"ダイアグラム:
測定データ、各絵柄面積率のゾーン評価(例えば 20%、40%および80%)。
·X 軸 (1):
印刷機のカラーゾーン
·Y 軸 (2):
パーセント単位のドットゲイン
·ドットゲインの平均値 (3):
カラーゾーン毎に測定したドットゲインの平均値は黒色の線で表示されます。
·ドットゲインの偏差 (4):
カラーゾーン内の平均値からのドットゲインの偏差は、平均値の上下の棒で表示されます。例のダイアグラム（上の図）では、カラーゾーン 9 のマゼンタに上方向に約 1.5 パーセントに偏差があります。
注記:カラーゾーンの測定値が表示されるのは、印刷コントロールバーにドットゲイン測定フィールドがある場合だけです。選択した絵柄面積率値によって異なります（例えば 40% など）。
測定条件:
測定条件はそれぞれのゾーン評価向けに表示されます。
