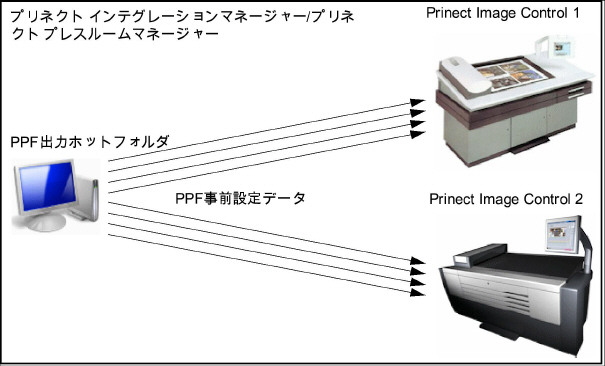

プリネクトイメージコントロール1つにプリネクト インテグレーションマネージャー/プリネクト プレスルームマネージャーの事前設定データが送られる 最大4台の印刷機を接続することができます。事前設定データは印刷機ごとの"SheetfedPrinting"シーケンス実行中にいわゆるPPF出力ホットフォルダに書き込まれます。
プリネクトイメージコントロールで接続されている 印刷機ごとにデータ記憶媒体が登録されます。これで次に事前設定データが読み込まれます。
Prinect Image Control の最適なプリセットデータのためには、印刷機用の校正済み画像に加えて、未校正の画像を生成する必要があります。
プリネクトレンダラーまたはハイデルベルグ プリプレスシステム プリネクト MetaDimensionにより、 RIPプロセスの際、印刷機用の較正済み画像以外に1つの未較正画像が生成されます。この未較正画像は基準画像としてプリネクトイメージコントロールで使用されます。
1 つまたは複数の Prinect Image Control を Prinect Integration Manager/Prinect Pressroom Manager に接続するには、PPF 出力装置が登録されていなければなりません。デフォルトデータの生成は印刷機シーケンスで有効化します。デフォルトデータを保存するディレクトリも同様に印刷機シーケンスで定義します。プリネクトイメージコントロール1ではすべての印刷機に対して、出力ディレクトリが先にシーケンスで定義した入力ディレクトリになっているデータリンク"PrePressInterface"をそれぞれ 1 つセットアップする必要があります。
プリネクト プレスルームマネージャー/プリネクト インテグレーションマネージャーがプリネクトイメージコントロール 用の事前設定データを準備できるために、次の手順を実行しなければなりません。
1.Integration Manager/Prinect Pressroom Manager に"Prinect Image Control"を PPF 出力装置として登録します。
PPF 出力装置"Prinect Image Control"を登録する
2.プリネクトイメージコントロールと接続される印刷機をセントラルデバイスマネージャーに登録する。
3.オプション"Prinect Image Control"、および、セットアップした印刷機の"Sheetfed Printing"内のプリセットデータ用のフォルダを定義します。
印刷機 の"SheetfedPrinting"シーケンスを編集
4.プリネクトイメージコントロールに印刷機を接続し、印刷機パラメータをインポートする。
プリネクトイメージコントロール1： 機械パラメータをインポート
プリネクトイメージコントロール2： 印刷機をEthernetから接続します。
5.Prinect Image Control で、印刷機の"Sheetfed Printing"シーケンスで事前に設定したプリセットデータ用のフォルダを定義します。
プリネクトイメージコントロール1： プリネクト プレスルームマネージャー/プリネクト インテグレーションマネージャーの事前設定データ用のデータ接続"PrePressInterface"(入力ディレクトリ) の定義
プリネクトイメージコントロール2： データリンクを登録
ステップ1、2、及び、4はすでにカラー測定データの送信用の接続を設定するのところで詳しく説明されています。詳しい説明は節ごとのリンクをご利用ください。
従って下記ではステップ3とステップ5のみご説明します。
印刷機 の"SheetfedPrinting"シーケンスを編集
Prinect Image Control に接続されているすべての印刷機用に、"SheetfedPrinting"シーケンスでオプション"Prinect Image Control"を有効にして、プリセットデータ用のフォルダを定義します。このフォルダでは印刷用紙の基準値を持つPPFデータが保存されます。プリネクトイメージコントロールはこれらのデータを読み取り、実測値と照合します。
注記：ここでは プリネクトイメージコントロール の設定についてのみ説明します。シーケンスを登録する詳細説明は"シートフィードプリンティング"シーケンステンプレートの章に記載されています。
手順：
1."管理 > リソース> テンプレート > シーケンステンプレート > SheetfedPrinting"メニューを切替えます。
2.作成済みのシーケンスをダブルクリックします。

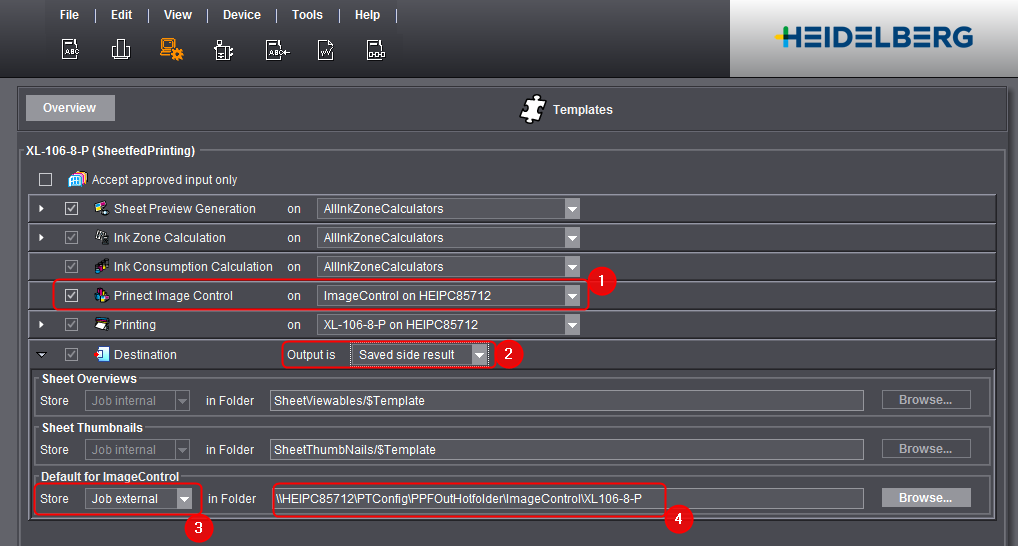

3.オプション"Prinect Image Control"を有効にして、PPF 出力装置を選択します (1)。
4."ターゲット"オプションで出力として"一時的な派生結果"を選択します(2)。
このオプションにより"ジョブ外部"データを使用することができます。つまり、これらはプリネクトサーバのファイルシステムに存在するだけではなく、ネットワーク環境にある別のコンピュータからも使用できるということです。
5."イメージコントロール用の事前設定データ"ペーンの"格納"で"ジョブ外部"エントリを選択します(3)。
6.その後、"フォルダ"ペーンで出力ディレクトリを入力します。これを、適切なデータリンク（Prinect Image Control 1: "プレプレスインターフェイスデータリンク"、Prinect Image Control 2: "出力ディレクトリ"）で Prinect Image Control ページにも出力しなければなりません (4)。
出力ディレクトリはプリネクトコンピュータにアクセスできる移転フォルダに置くほうがよいです。これでPTConfigフォルダがいっぱいになりすぎなくなります。サブフォルダをフォーマット別に定義するのも有意義な方法です。
ここの例では、 フォーマット105用事前設定データをディレクトリ"\\kie-esxpn1005\PTConfig\PPFOutホットfolder\Image_Control\XL105"に置きます。
7."保存"ボタンをクリックします。
新しいシーケンスを作成した場合は、"名前を付けて保存"をクリックします。次に"テンプレートを保存"のダイアログが表示されるので、シーケンスの名前を入力します。
8.シーケンスを閉じるには"閉じる"ボタンをクリックします。
