Zeitauswertung

Video-Tutorial: Zu diesem Thema können Sie folgendes Video ansehen:
Analyze Point - Zeiterfassung und Zeitdarstellung

Mithilfe der Zeitauswertung haben Sie einen Report, mit dem Sie die Prozesse in Ihrem Betrieb bewerten können. Der Report gibt Ihnen eine lückenlose Darstellung aller anfallenden Zeiten an Ihren Maschinen. Dadurch können Sie z. B. Maschinenstillstände genau nachvollziehen und ggf. Gegen­maßnahmen einleiten.

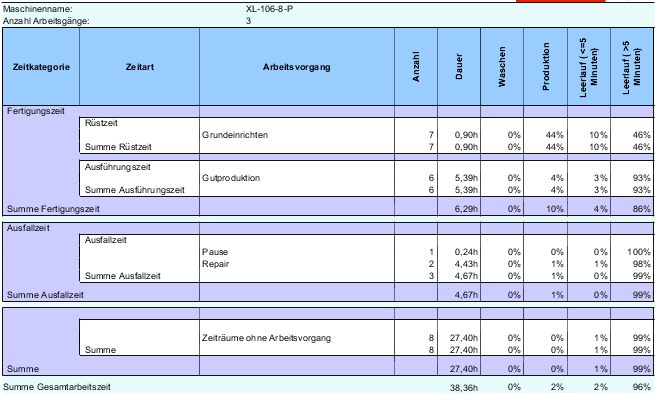

Die nachfolgende Abbildung zeigt ein Beispiel für eine Zeitauswertung. Beachten Sie, dass sich die Konfiguration von Ihrem Betrieb unterscheiden kann.

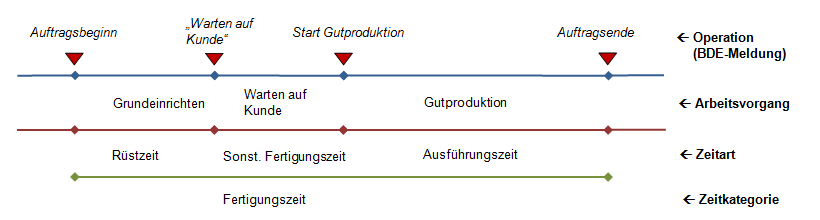

Zusammenhang zwischen Zeitkategorien, Zeitarten, Arbeitsvorgängen und Operationen

Für eine korrekte Zeitauswertung ist neben der richtigen Konfiguration vor allem die Arbeitsweise im Betrieb essentiell. Das bedeutet, alle Zeiten müssen durch den Maschinenbediener korrekt abgesetzt werden (z. B. Gutbogenzähler drücken, manuellen BDE-Button drücken, Arbeitsgang beenden). Um nachzuvollziehen, wie die Zeiterfassung an der Maschine übersetzt wird, beschreiben wird im Folgen­den den Zusammenhang der einzelnen Komponenten.

An der Maschine werden entweder manuell durch den Maschinenbediener oder automatisch durch die Maschine Operationen (BDE-Meldungen) abgesetzt (z. B. Start Grundeinrichten, Start Gutproduk­tion).

Die Intervalle zwischen den Operationen werden in Arbeitsvorgänge "übersetzt". Wird eine Operation abgesetzt, beginnt ein neuer Arbeitsvorgang. Dieser Arbeitsvorgang endet, sobald die nächste Opera­tion an der Maschine abgesetzt wird. Ausnahmen bilden Operationen, die keine Zuordnung zu einem Arbeitsvorgang haben. Dies gilt i. d. R. für automatische Operationen. In diesem Fall wird die Zeit nach Auslösen der Operation zum alten Arbeitsvorgang addiert.

Die Arbeitsvorgänge sind später im Tageszettel des Maschinenbedieners sichtbar und geben Auf­schluss über die Länge der Tätigkeiten (siehe Mitarbeiter).

Für die Zeitauswertung werden die Arbeitsvorgänge einer Zeitart und einer Zeitkategorie zugeordnet (diese Einteilung ist überall in Analyze Point relevant, wo Zeiten ausgewertet werden, wie z. B. in der Maschinen-Auswertung, Arbeitsgang-Auswertung usw.). Dadurch werden die Zeiten in produktive und nicht produktive Zeiten aufgeschlüsselt. Dies hilft bei der Bewertung der betrieblichen Prozesse über einen längeren Zeitraum.

Anhand dieser Zeitübersetzung von der Maschine bis zur Zeitauswertung wird deutlich, dass an der Maschine die Zeiten korrekt absetzen werden müssen (Gutbogenzähler drücken, manuellen BDE-But­ton drücken, Arbeitsgang beenden usw.). Nur so kann am Ende eine aussagekräftige Zeitauswertung in Analyze Point erscheinen. Werden Zeiten zu spät oder gar nicht abgesetzt, ist der Report nicht ver­wertbar.

Erklärung der Zeitkategorien und Zeitarten

Im Folgenden erklären wir die Bedeutung der Zeitkategorien und Zeitarten. Hierbei gehen wir nur auf die vorkonfigurierten Zeiten ein. Diese Konfiguration ist an die Richtlinien des Bundesverbands für Druck & Medien angelehnt.

Standardmäßig sind folgende Zeitarten, Zeitkategorien und Arbeitsvorgänge vorkonfiguriert:

Fertigungszeit

Die Fertigungszeit ist der Zeitaufwand, der in unmittelbaren Zusammenhang mit der Herstellung der anfallenden Aufträge steht. Alle anfallenden Zeiten sind produktive Zeiten. Man unterscheidet Rüst­zeit, Ausführungszeit und sonstige Fertigungszeit.

•Rüstzeit

Die Rüstzeit dient dem Einrichten der Produktionsanlage zur Ausführung eines Auftrags.

•Ausführungszeit

Die Ausführungszeit dient der Herstellung des Produkts.

•Sonstige Fertigungszeiten

Sonstige Fertigungszeiten sind weder Rüstzeiten noch Ausführungszeiten, können einem Auftrag aber direkt zugeordnet werden. Dazu gehören z. B. Trocknungszeiten oder Warten auf Kunden.

Wartezeiten werden dann zu den "Sonstigen Fertigungszeiten" gezählt, wenn sie vom Kunden verursacht werden.

Hilfszeit

Hilfszeit ist die aufgewendete Zeit, die der Herbeiführung und Erhaltung der Betriebsbereitschaft dient. Diese Zeit steht in keinem direkten Zusammenhang zu einem Auftrag.

Beispiele für Hilfszeiten:

•Organisatorische Störungen wie z. B. Warten auf Papier und Warten auf Platten.

•Technische Störungen wie z. B. Wartung und Reparatur der Maschine.

•Arbeitsplatz-bedingte Hilfszeiten wie z. B. Gummituchwechsel, Aufrüsten und Abrüsten.

Wartezeiten werden dann zu den Hilfszeiten gezählt, wenn sie durch Dispositionsfehler entstehen (Warten auf Platten oder Papier).

Ausfallzeit

Ausfallzeit ist Zeit, in der keinerlei Produktionsleistung erbracht wird, obwohl die Beschäftigten bezahlt werden.

Beispiele für Ausfallzeiten:

•Pause

•Betriebsversammlung

•Stillstandszeiten wegen Auftragsmangel

Wartezeiten werden dann zu den Ausfallzeiten gezählt, wenn sie durch fehlende Aufträge verursacht werden.

Zeitauswertung erzeugen

SieheReport für Maschinen-Produktivität erzeugen.

Zeitauswertung "lesen"

Nach dem Erzeugen eines Reports wird auf der rechten Seite die Zeitauswertung dargestellt. Jede Tabelle bezieht sich auf genau eine Maschine. Wenn Sie auf der linken Seite mehrere Maschinen aus­gewählt haben, können Sie über die Pfeiltasten zur nächsten Maschine wechseln.

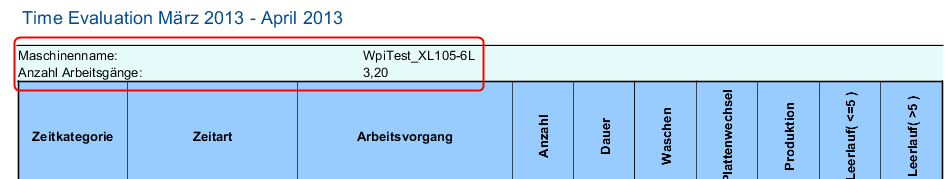

Allgemeine Informationen (Tabellenkopf)

Im Tabellenkopf werden der Maschinenname und die Anzahl der bearbeiteten Arbeitsvorgänge im gewählten Zeitraum angezeigt. Hat die Anzahl der Arbeitsvorgänge eine Nachkommastelle, liegt nur ein Teil des Arbeitsvorgangs im ausgewählten Zeitraum. Nur dieser Teil wird in der Zeitauswertung berücksichtigt.

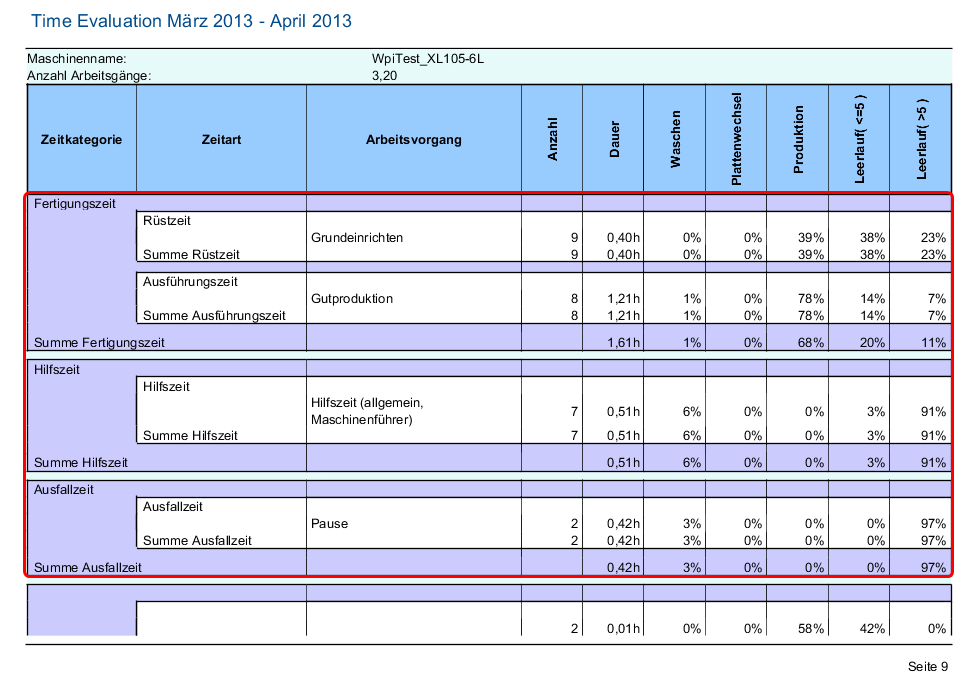

Zeitauswertung für Zeiträume mit Arbeitsvorgang

Eine korrekte Zeiterfassung hat immer einen Bezug zu einem Arbeitsvorgang. Diese Zeiten werden in der Tabelle zu Zeitarten und Zeitkategorien gruppiert.

Die Prozentwerte in den Spalten drücken den Anteil des Maschinenzustandes aus.

Erläuterung der Spalten:

Hinweis: Hinweis: Die Angaben der Zeiten für Waschen, Plattenwechsel, Produktion, Leer­lauf <= 5 Minuten und Leerlauf > 5 Minuten erfolgt anteilig für jeden Arbeitsvorgang sowie für jede Zeitart und Zeitkategorie in Prozent. So kann z. B. "Waschen" beim Grundeinrichten erfolgen als auch in der "Gutproduktion". Die Waschzeit wird dann arbeitsvorgangsbezogen ausgewertet.

Zeitauswertung für Zeiträume ohne Arbeitsvorgang

Am Tabellenende werden alle Zeiträume ohne Arbeitsvorgang aufgeführt. Hohe Werte in diesem Bereich deuten darauf hin, dass die Zeiterfassung nicht korrekt durchgeführt wurde. Für mögliche Ursachen siehe Warum sind manche Zeiträume keinem Arbeitsvorgang zugeordnet?.

Warum sind manche Zeiträume keinem Arbeitsvorgang zugeordnet?

Zeiten ohne Zuordnung zu einem Arbeitsvorgang können mehrere Ursachen haben. Dazu zählen:

•Die Maschine war eingeschaltet, ohne dass ein Auftrag bearbeitet wurde oder eine Operation abgesetzt wurde.

•Arbeitsvorgänge haben keine Zuordnung zu einer Zeitart.

In diesem Fall ist der Arbeitsvorgang bereits angelegt und Sie müssen die Zuordnung zu einer Zeitart vornehmen. Siehe dazu Zeitart einer Zeitkategorie zuweisen.

•Arbeitsvorgänge haben eine Zuordnung zu einer Zeitart, aber keine Zuordnung zu einer Zeitka­tegorie.

In diesem Fall müssen Sie die Zeitart einer Zeitkategorie zuordnen. Siehe dazu Zeitart einer Zeitkategorie zuweisen.

•Zeiten haben keinen definierten Arbeitsvorgang.
Erklärung: Operationen (BDE-Meldungen), die automatisch von der Maschine abgesetzt werden (z. B. automatisches Waschen), haben i. d. R. keine Zuordnung zu einem Arbeitsvorgang. Das ist auch korrekt, da solche Meldungen keinen neuen Arbeitsvorgang auslösen sollen, sondern zum vorherigen addiert werden.
Werden diese Meldungen allerdings ohne Arbeitsgangbezug abgesetzt, haben diese Zeiten keine Zuordnung. Ein typisches Beispiel ist das Zurückwaschen der Maschine am Ende der Woche.

Hinweis: Wenn Sie häufig Arbeiten ohne Auftragsbezug verrichten, definieren Sie hierfür einen neuen Arbeitsvorgang. Siehe dazu

Konfiguration der Zeitauswertung

Heidelberg liefert folgende vorkonfigurierte Zeiteinteilung aus:

Sollte Ihr Betrieb mit dieser Zeiteinteilung nicht auskommen, empfehlen wir im Rahmen eines Betriebsdatenerfassungs-Projekts diese Einteilung zu erweitern. Sprechen Sie dazu den Prinect Ser­vice Ihrer SSU an.

Folgende Schritte sind prinzipiell notwendig, um einen neuen Button (BDE-Meldung) am Maschinen­leitstand für die Zeitauswertung zu definieren:

1.Ein neuer Arbeitsvorgang muss definiert werden (z. B. Warten auf Material).
Siehe Neuen Arbeitsvorgang anlegen).

2.Eine zugehörige Operation (BDE-Meldung) muss definiert werden und dem zuvor angelegten Arbeitsvorgang zugewiesen werden (der Name der Operation sollte identisch zum Arbeitsvor­gang sein).
Siehe Neue Operation (BDE-Meldung) anlegen.

(3).Ggf. muss eine neue Zeitart angelegt werden. Dies ist nur notwendig, wenn die neue BDE-Mel­dung keiner bestehenden Zeitart zugeordnet werden kann.
Siehe Zeitart einer Zeitkategorie zuweisen.

4.Die neue BDE-Meldung muss den entsprechenden Maschinen zugewiesen werden.
Siehe Zuweisung von Operationen.

(5).Wenn die BDE-Meldung nicht an der Maschine erscheint, Synchronisieren Sie die BDE-Konfigu­ration neu. Diesen Schritt kann nur ein Service Techniker durchführen.
Siehe Synchronisation durchführen.

Die BDE-Meldung ist nun an der Maschine sichtbar und kann vom Maschinenbediener abgesetzt wer­den. Die Operation muss immer vor der jeweiligen Arbeit abgesetzt werden, damit die Zeiten korrekt erfasst werden.
