Arbeitsgang-Qualität "Verlauf"

Der Report zeigt die Entwicklung der Messwerte Delta E, Dichte und Tonwertzunahme. Die Messer­gebnisse werden genauso dargestellt, wie sie der Bediener am Farbmessgerät sieht. Somit dient der Report als Diskussionsgrundlage zwischen Produktionsleiter (Cockpit-Bediener) und Druckmaschi­nenbediener.

Voraussetzungen

Siehe Voraussetzungen.

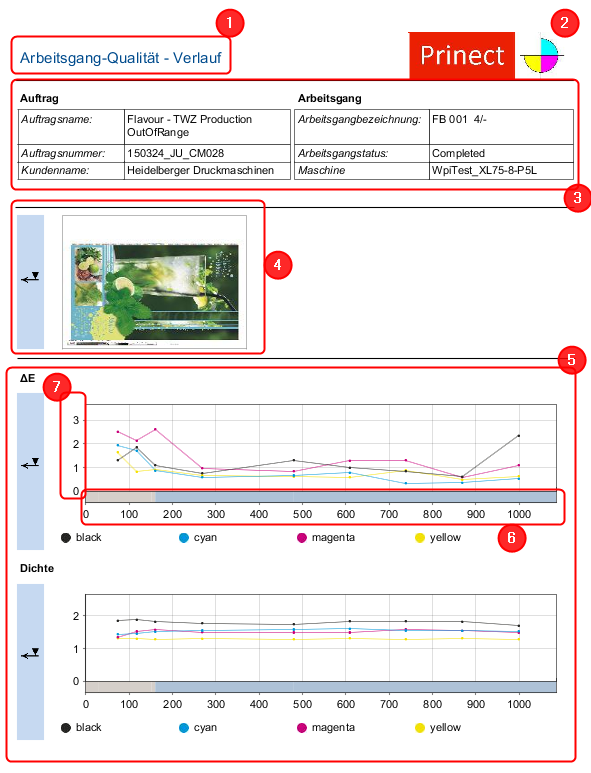

Report "Verlauf"

Titel des Reports (1)

Logo, das Sie gewählt haben (2). Siehe Logo

Kopfdaten (3):

•Informationen zum Auftrag

•Informationen zum Arbeitsgang

Thumbnails für Schön- und Widerdruck (4)

Diagramme zu Delta E und Dichte für jeweils Schön- und Widerdruck (5):

•X-Achse (6):

·Darstellung der Druckphasen Einrichten (grau) und Gutproduktion (blau)
Die Druckphase "Einrichten" wird nur angezeigt, wenn in den Voreinstellungen die Mes­sungen für Makulaturbogen aktiviert sind (siehe Messungen für Makulaturbogen im Report darstellen).

·Einteilung der Achse in "Messung", "Zeit" oder "Drucke".
Die Bezugsgrößen richten sich nach den Voreinstellungen (siehe Bezugsgröße im Report "Verlauf" ändern).

•Y-Achse (7):

·Einteilung der Achse in: Farbabweichung Delta E / Dichte in %

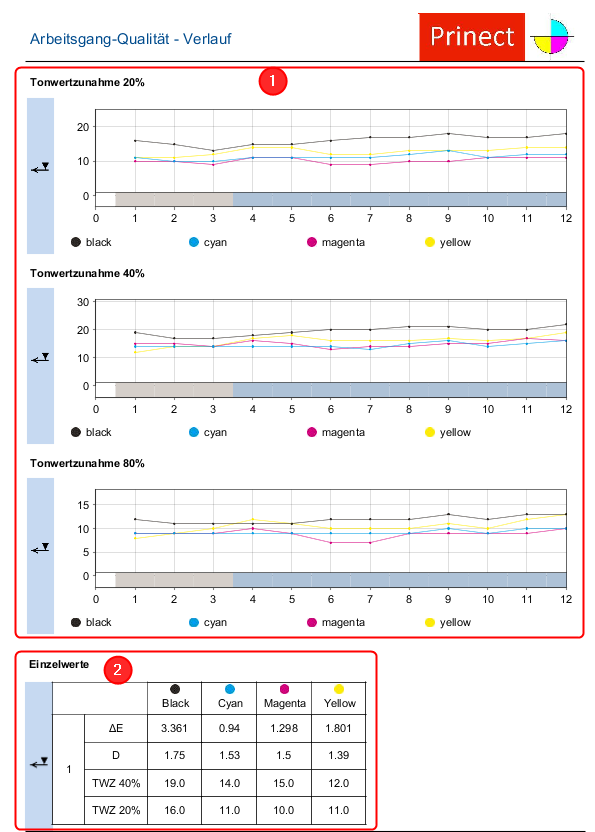

•Tonwertzunahme (1):

•Darstellung der Tonwertzunahme für alle gemessenen Tonwertzunahmen.

•Einzelmessungen (2):
Darstellungen der Messwerte für Tonwertzunahme, Delta E und Dichte für jede Messung.
Diese Einzelmessungen werden nur angezeigt, wenn dies in den Voreinstellungen aktiviert ist (siehe Einzelwerte der Messungen im Report "Verlauf" darstellen).

Messungen für Makulaturbogen im Report darstellen

In den Qualitätsreports "Verlauf" und "Zonenauswertung" können entweder nur die Messungen für Gutbogen oder alle Messungen (Gutbogen und Makulaturbogen) einbezogen werden. Diese Einstel­lung wird global festgelegt.

Um die Einstellung zu ändern, gehen Sie wie folgt vor:

1.Wechseln Sie in "Analyze Point > Aufträge".

2.Klicken Sie auf das Symbol "Voreinstellungen" (1).

Es öffnet sich der Dialog "Voreinstellungen".

3.Aktivieren/deaktivieren Sie die Option "Messungen für Makulaturbogen in den Reports "Verlauf" und "Zonenauswertung" darstellen".

·Option aktiviert

Messungen der Gutbogen und Makulaturbogen werden in den Reports dargestellt.

·Option deaktiviert

Nur Messungen der Gutbogen werden in den Reports dargestellt.

4.Klicken Sie auf "OK".

Der Einstellung wird sofort für alle Reports übernommen.

Einzelwerte der Messungen im Report "Verlauf" darstellen

Im Qualitätsreport "Verlauf" können die Einzelmesswerte für Delta E, Dichte und Tonwertzunahme in tabellarischer Form aufgelistet werden. Die Einstellung wird global festgelegt.

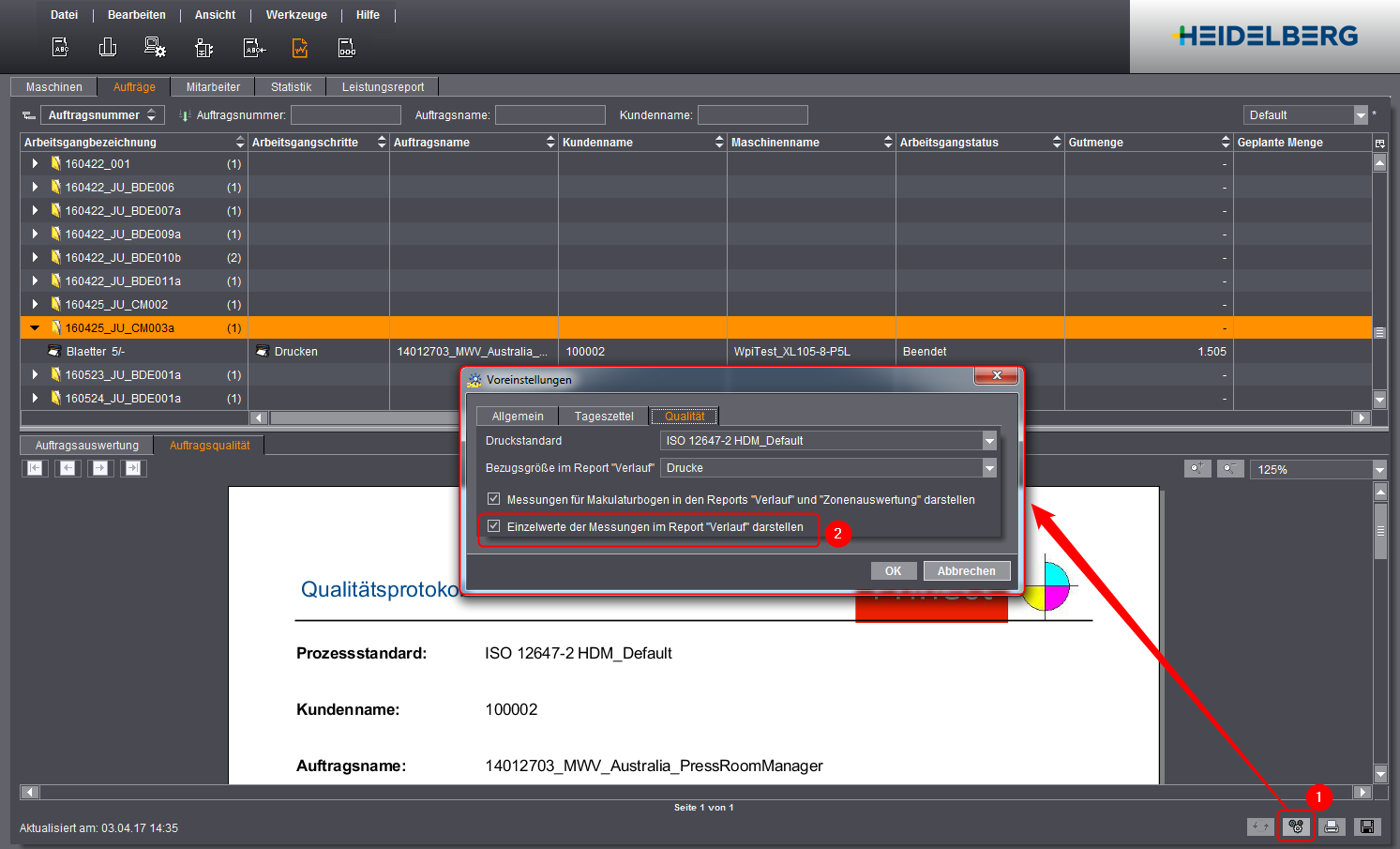

Um die Einstellung zu ändern, gehen Sie wie folgt vor:

1.Wechseln Sie in "Analyze Point > Aufträge".

2.Klicken Sie auf das Symbol "Voreinstellungen" (1).

Es öffnet sich der Dialog "Voreinstellungen".

3.Aktivieren/deaktivieren Sie die Option "Einzelwerte der Messungen im Report "Verlauf" darstel­len" darstellen" (2).

4.Klicken Sie auf "OK".

Der Einstellung wird sofort für alle Reports übernommen.

Bezugsgröße im Report "Verlauf" ändern

Im Qualitätsreport "Verlauf" wird jeder Messwert einer Tonwertzunahme in Bezug auf eine festgelegte Größe dargestellt. Z. B. kann dargestellt werden zu welcher Uhrzeit jede Messung erfolgte. Die Bezugsgröße wird global festgelegt. Sie können zwischen drei Bezugsgrößen wählen:

•Messung

Es wird dargestellt, welche Messnummer jede Messung hat.

•Zeit

Es wird dargestellt, zu welcher Uhrzeit eine Messung erfolgte.

•Drucke

Es wird dargestellt, für welchen Druckbogen eine Messung erfolgte.

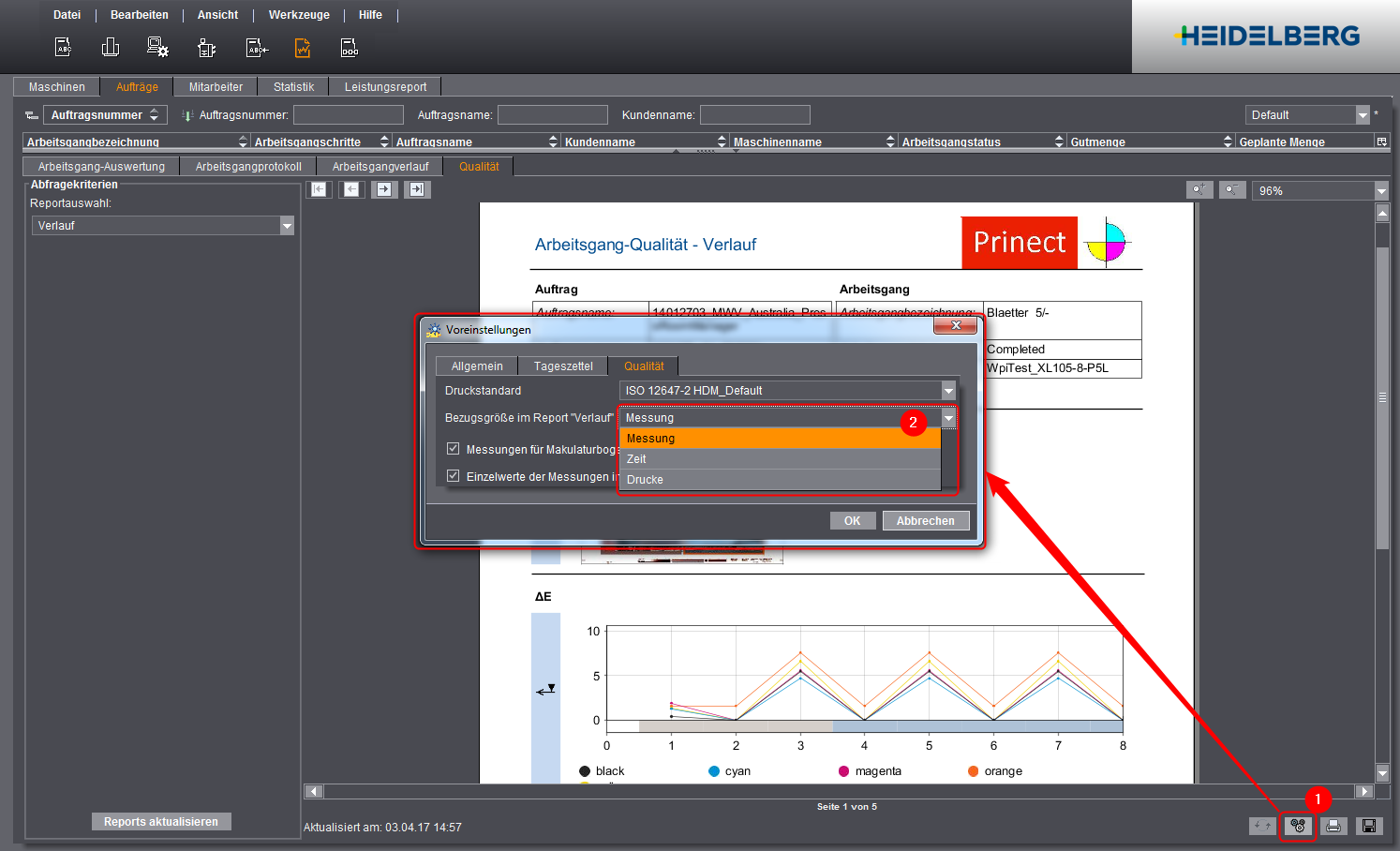

Um die Bezugsgröße zu ändern, gehen Sie wie folgt vor:

1.Wechseln Sie in "Analyze Point > Aufträge".

2.Klicken Sie auf das Symbol "Voreinstellungen" (1).

Es öffnet sich der Dialog "Voreinstellungen".

3.Wählen Sie in der Liste "Bezugsgröße im Report "Verlauf"" die gewünschte Bezugsgröße aus (2).

4.Klicken Sie auf "OK".

Der Einstellung wird sofort für alle Reports übernommen.
