Aquí se muestran informaciones detalladas acerca de cada operación en las siguientes pestañetas:
¿Qué parámetros deben definirse?
Para poder generar información de una operación debe seleccionar una operación en la lista de pedidos/operaciones.

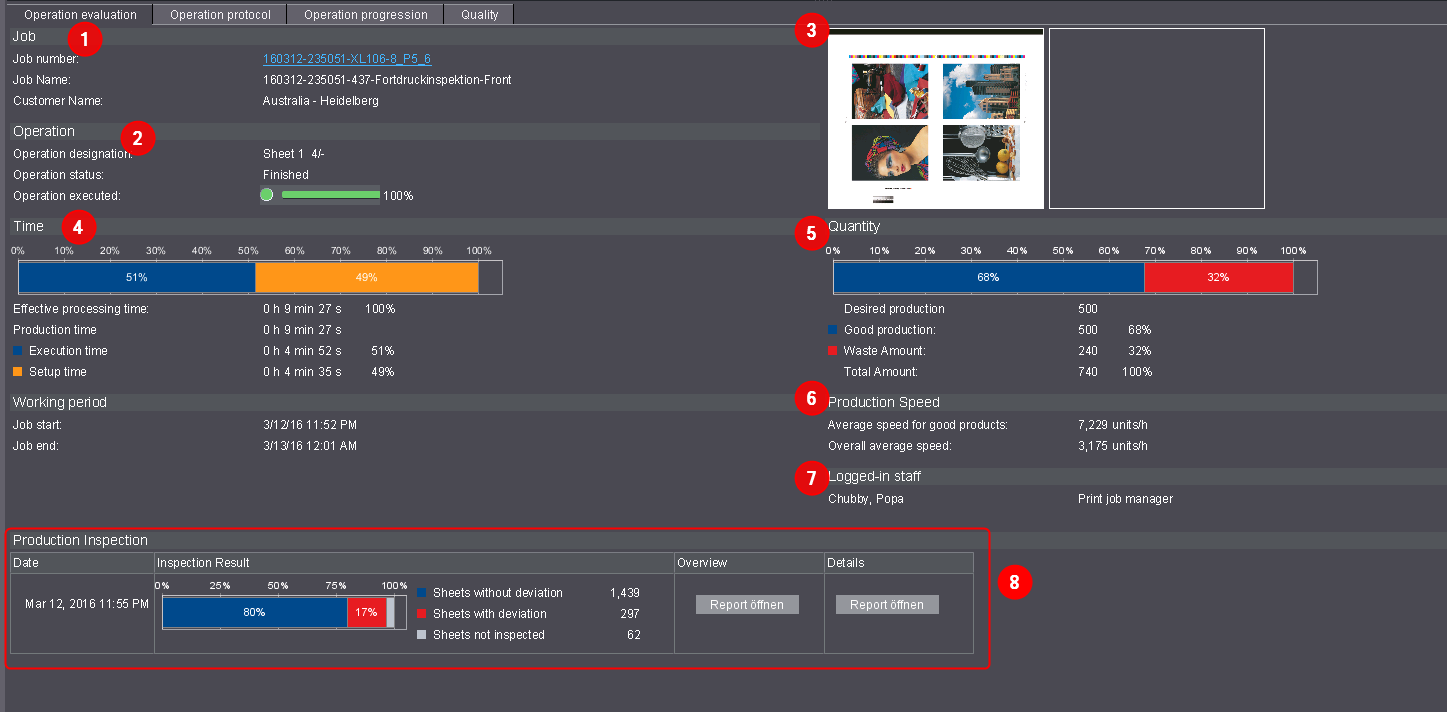

La pestañeta "Evaluación de la operación" ofrece informaciones detalladas de una operación seleccionada. De acuerdo al tipo de operación (impresión, impresión digital, plegar, cortar, etc.) se representan diferentes informaciones. La siguiente figura muestra el ejemplo de la evaluación de una operación, en este caso de una operación de impresión.
Las siguientes informaciones se representan en la evaluación de la operación:
Area "Pedido"
Aquí se muestra el pedido perteneciente. Mediante el menú de contexto del hipervínculo del número de pedido se puede cambiar entre diferentes vistas del pedido.
Area "Operación"
Aquí Ud. recibe detalles acerca de la operación seleccionada.
Vista previa del pliego
Aquí se muestra una vista previa del pliego.
El diagrama de barras muestra la relación porcentual de los tiempos de producción. Los diferentes tiempos de producción (valores porcentuales) se refieren siempre al tiempo efectivo de ejecución.
•Tiempo de ejecución efectivo
Suma de todos los tiempos en los que estuvo cargada la operación en la máquina.
Debajo del diagrama de barras se muestran los tiempos de producción absolutos y porcentuales de manera separada.
La división y recopilación de los tiempos depende de la configuración de sus categorías de tiempo y de sus tipos de tiempo en la configuración del dispositivo Vea al respecto Categoría de tiempo.
Area "Cantidad"
El diagrama de barras muestra el porcentaje de la cantidad total que ya se ha producido. Debajo del diagrama de barras se muestra de nuevo la cantidad total y los pliegos buenos producidos y la cantidad de maculatura en valores absolutos y porcentuales por separado.
•Cantidad buena
Número de pliegos impresos mientras estuvo conectado el contador de pliegos buenos.
•Cantidad de maculatura
Número de pliegos impresos mientras estuvo desconectado el contador de pliegos buenos (p. ej. al inicializar la máquina).
•Cantidades en máquinas Versafire
Número de ejemplares impresos (p. ej. folletos, repeticiones, etc.).
Area "Velocidad de producción"
•Velocidad media de la producción de productos buenos
Cantidad buena / suma de todos los tiempos en los que se imprimieron pliegos buenos (contador de pliegos buenos estuvo conectado y máquina ha imprimido realmente).
Los tiempos en el que se imprimieron pliegos buenos no se puede leer directamente en Analyze Point.
•Velocidad media total
Cantidad buena / Período del informe en horas (h)
El período del informe es el período de tiempo que se eligió en la parte superior del reporte (p. ej. "Hoy", "Ayer", "Mes actual", etc.). El período del informe no debe confundirse con la "Fase operativa". Esta no considera el tiempo en el que la máquina estuvo desconectada.
•Velocidad de producción Labelfire
Velocidad media en metros/minuto.
Velocidad de producción Labelfire
Velocidad media en metros/minuto.
Trabajadores que han iniciado sesión
Aquí aparece una lista con todos los trabajadores que han estado involucrados en esta operación.
Impressions (ColorImpressions y BlackImpressions)
Cantidad de páginas impresas en impresión digital. Una Impression corresponde a una página impresa de una cara. Se diferencia entre ColorImpressions y BlackImpressions. ColorImpressions son todas las Impressions que tienen por lo menos un color. BlackImpressions son las Impressions que tienen solo negro.
Cantidad de cambios de plancha
Muestra la cantidad de veces que se han cambiado planchas en todas las máquinas Prinect Press Center con cambio de plancha automático. Se considera que hay un cambio de plancha tan pronto como se coloca una plancha.
Inspección de impresión continua
La inspección de impresión continua está disponible en máquinas de imprimir con Prinect Inspection Control 2.
Requisito: En los ajustes del sistema debe estar activada la opción "Activar lectura de datos de inspección". Realice los ajustes en "Administración > Sistema > < Servidor Prinect> > Servicio Analyze Point > Informes de inspección > Propiedades" (vea Area "Servicio Analyze Point").
En la inspección de impresión continua el Prinect Inspection Control 2 compara constantemente los pliegos impresos con un "pliego de referencia digital" creado en la máquina. Esto sirve para verificar cada pliego y evitar errores de impresión durante la producción.
Los reportes se transfieren a Analyze Point tan pronto como se haya terminado un pedido en la máquina, se haya cambiado el pedido o el operador de la máquina haya impreso manualmente un informe.

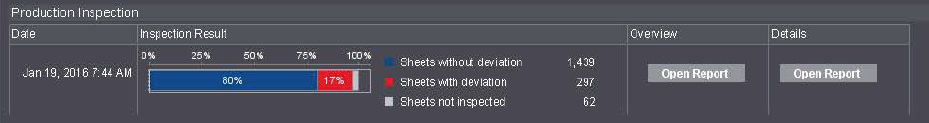

•Columna "Resultado del control"
El diagrama de barras indica la evaluación porcentual de la inspección de impresión continua. Se considerarán todos los pliegos después de activar el contador de pliegos buenos.
·Pliegos no inspeccionados
Estos son los pliegos que han sido tomados para regular el pliego de referencia digital. Por lo general se trata de los primeros 30 pliegos después de activar el contador de pliegos buenos. Si se han usado más de 30 pliegos, se indica aquí una nueva regulación.
·Pliegos coincidentes00
Estos son todos los pliegos inspeccionados que no presentan diferencias en relación al pliego de referencia digital.
·Pliegos con diferencias
Estos son todos los pliegos inspeccionados que no coinciden con el pliego de referencia digital y han sido marcados por el sistema de inspección. Para poder comprender exactamente las diferencias, en el informe de detalles se muestran todas las diferencias con una foto y una marca (vea Inspección PDF).

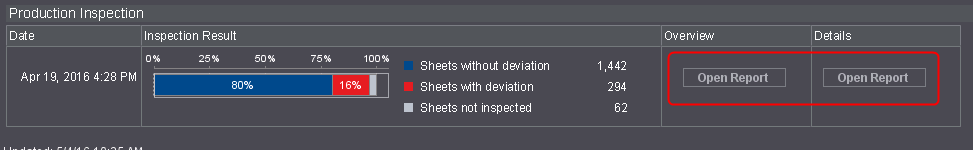

Con el botón "Abrir reporte" se ve un informe PDF con un resumen de la inspección de impresión continua. Vea Reporte de vista general Inspección de impresión continua .
•Columna "Detalles"

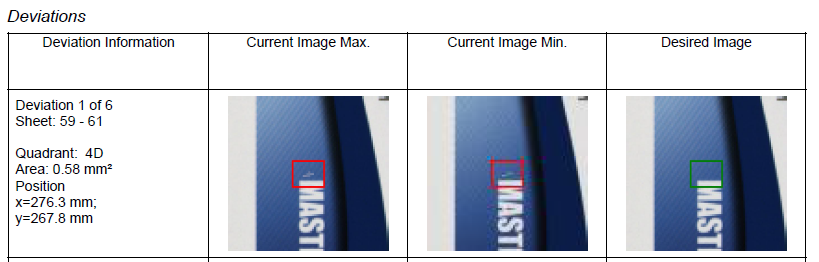

Con el botón "Abrir reporte" se ve un informe PDF de todas las desviaciones en la inspección de impresión continua. Las tres primeras páginas son idénticas al informe de vista general (vea Columna "Vista general"). Las siguientes páginas muestran en una lista detallada todas las desviaciones con una foto y una marca.
·Huecos en el informe
Es probable que falten imágenes en la lista de diferencias. La razón es que el tamaño de archivo del informe es limitado. Cuando hay muchas diferencias, el sistema de inspección no escribe en el informe todas las imágenes.
•Informes están grises

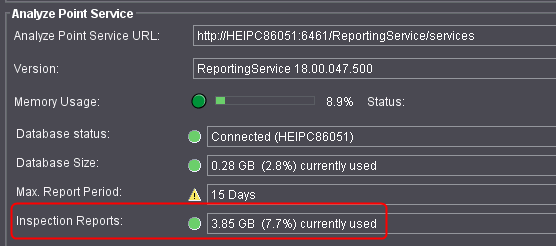

Cuando los informes de inspección están grises significa que el banco de datos está repleto. Cuando el banco de datos está repleto, el sistema borra automáticamente informes antiguos, de modo que ellos ya no se pueden ver en Analyze Point. En los ajustes del sistema se puede controlar si el banco de datos está repleto. Para hacerlo entre a "Administración > Sistema > < Servidor Prinect > Servicio Analyze Point > Informes de inspección".
El estado tiene un color amarillo cuando el banco de datos está repleto. Para guardar informes antiguos durante un mayor tiempo se necesita un banco de datos más grande. Para ello, comuníquese con el servicio técnico de Prinect.
Reporte de vista general Inspección de impresión continua

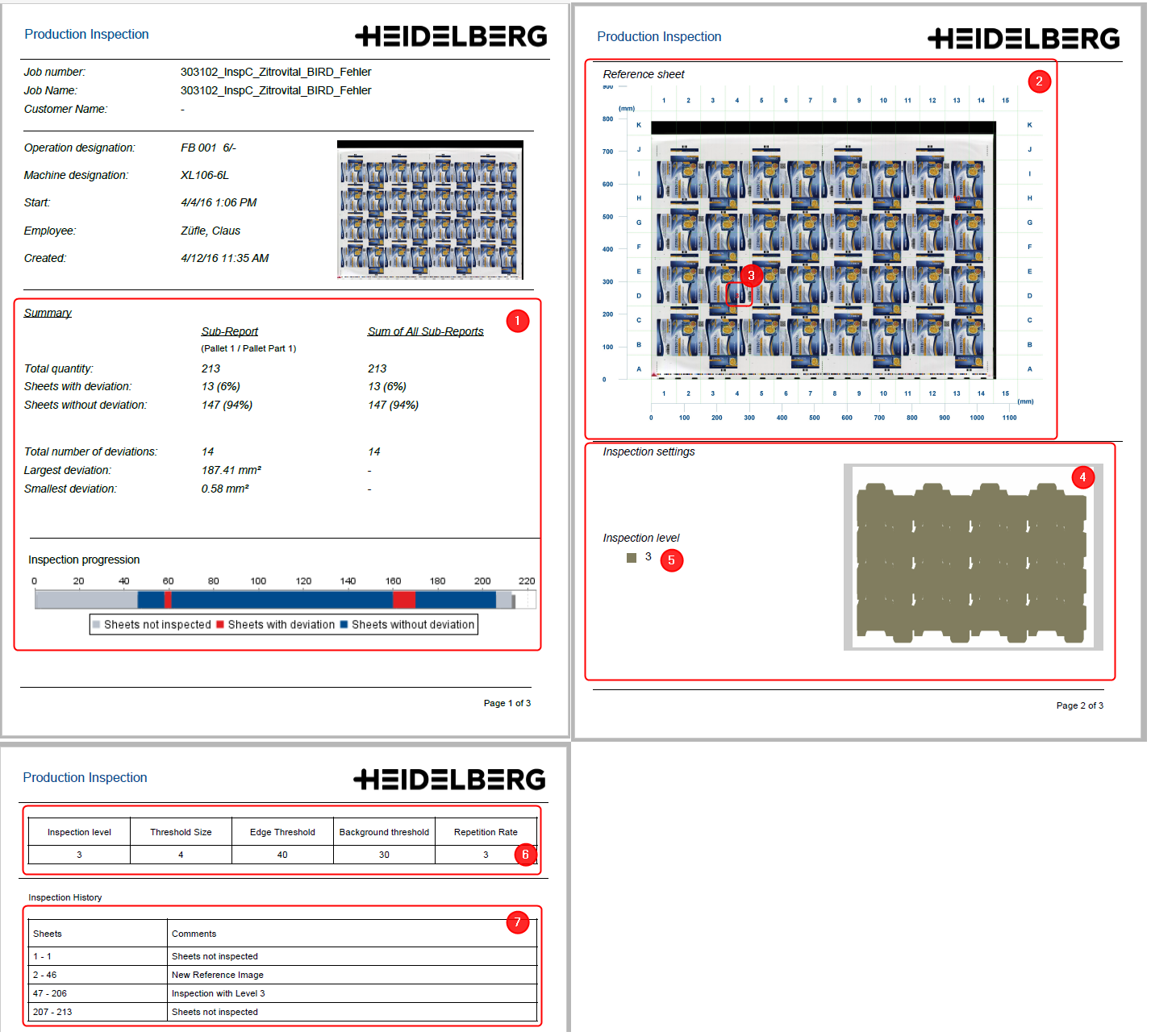

La siguiente figura muestra el ejemplo del reporte de una inspección de impresión continua.
·La primera página del informe de vista general muestra un resumen de los pliegos inspeccionados (1). Estos son los mismos datos que se representan en la columna "Resultado del control" del diagrama de barras.
·La segunda página muestra el pliego de referencia digital (2) dividido en varios cuadrantes (A1, B1, C1 etc.). Cada cuadrante en el que se encuentran diferencias tendrá un número rojo (3). El indica cuántos pliegos tienen una diferencia en relación al pliego de referencia digital. Cada diferencia puede verse en el informe de detalles.
·Debajo se muestran los ajustes del control. Ellos contienen las zonas de inspección y la nitidez del control. Las zonas (4) muestran dónde se hizo el control. La nitidez de control (5) indica la exactitud con la que se hizo el control. Mientras más pequeño sea el número, más crítico habrá sido el control. Existe una escala del 1 al 5.
·La tercera página muestra los ajustes de medición en el sistema de inspección (6) así como las observaciones relacionadas a los pliegos (7).
Este reporte está disponible cuando se usa un Prinect Inspection Toolbox.
Requisito: En los ajustes del sistema debe estar activada la opción "Activar lectura de datos de inspección". Realice los ajustes en "Administración > Sistema > < Servidor Prinect> > Servicio Analyze Point > Informes de inspección > Propiedades" (vea Area "Servicio Analyze Point").
En la Inspección PDF el Prinect Inspection Toolbox compara un escán (de Prinect Inspection Control o de Prinect Image Control) con un PDF/TIFF de pliego completo de la etapa de preimpresión. La Inspección PDF sirve para aprobar la impresión y garantizar que el contenido del pedido de impresión coincida con el del pedido del cliente.
Tan pronto como un operador evalúe en el Inspection Toolbox un pliego como aprobado o no aprobado, se transmitirá el informe al Analyze Point.
•Columna "Resultado del control"
La columna muestra la evaluación del pliego de impresión que ha hecho el operador en el sistema de inspección. Se trata de una evaluación manual que es independiente de las diferencias del sistema de inspección. Si un pliego no ha sido aprobado (cruz roja), en la columna "Comentario" es probable que aparezca una nota del operador de la máquina.
•Columna "Informe"

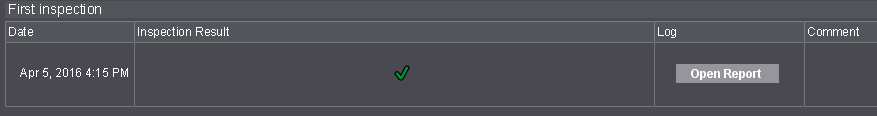

Con el botón "Abrir reporte" se ve un informe PDF de la Inspección PDF. El incluye todas las diferencias que ha determinado el sistema de inspección. El informe está estructurado de manera similar al informe de la inspección de impresión continua (vea Inspección de impresión continua).
•Informes están grises
Vea Inspección PDF.
•Comentario
Aquí hay comentarios importantes de operador en el sistema de inspección. Ellos son relevantes, especialmente en los pliegos de impresión no aprobados.
Este reporte está disponible cuando se utiliza el Prinect Inspection Toolbox en combinación con el Prinect Image Control.
Requisito: En los ajustes del sistema debe estar activada la opción "Activar lectura de datos de inspección". Realice los ajustes en "Administración > Sistema > < Servidor Prinect> > Servicio Analyze Point > Informes de inspección > Propiedades" (vea Area "Servicio Analyze Point").
En la inspección de pliegos el Prinect Inspection Toolbox compara dos escanes de Prinect Image Control. Para ello, Prinect Image Control guarda el primer escán como referencia. Todos los siguientes escanes se comparan con la referencia. La inspección de pliego sirve para detectar daños permanentes de la imagen impresa, como p. ej. planchas de impresión defectuosas o mantillas de caucho.
La estructura del reporte es idéntica a la Inspección PDF (vea Inspección PDF).
La información detallada acerca de la operación se muestran aquí en forma de tabla. Esto significa que los mensajes que hayan sido generados (automáticamente por la máquina) durante una operación serán mostrados en una cronología temporal descendiente.
Pedido
Información sobre el pedido.
Operación
Información sobre la operación.
Máquina
Nombre de dispositivo y Thumbnails para la operación.
Contenido del protocolo
•Inicio
Fecha y hora en la que se inició la operación.
•Fin
Fecha y hora en la que se terminó la operación.
•Duración
Duración del proceso de trabajo.
•Proceso de trabajo
Número del proceso de trabajo y nombre del proceso de trabajo según la configuración.
•Núm. de unidad de gastos y nombre de máquina
Unidad de gastos y nombre del dispositivo según la configuración.
•Largo de banda en producción buena (m) y largo de banda de maculatura(m)
Cantidad consumida de la máquina de impresión digital Labelfire.
•Maquinista
Apellido y nombre de pila del maquinista responsable.
•Cantidad y productos defectuosos
Datos de la cantidad buena y de la cantidad de maculatura que se ha producido dentro del proceso de trabajo.
•Comentario
Comentario que se introdujo al enviar el proceso de trabajo.
Conmutar indicación de tiempo a hora industrial o a hora normal
Vea Conmutar indicación de tiempo a hora industrial o a hora normal.
Modificar orden de clasificación de procesos de trabajo
Vea Modificar orden de clasificación de operaciones / procesos de trabajo para protocolos.
Aquí se muestran de forma gráfica los siguientes procesos:

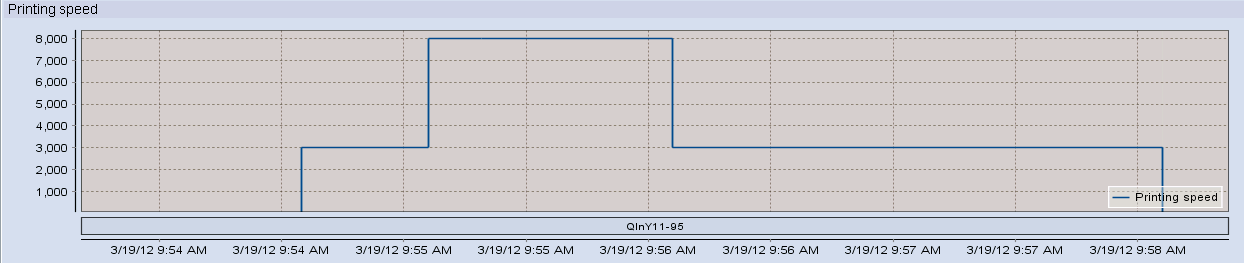

Velocidad de impresión/Velocidad
Muestra el progreso temporal de la velocidad con la que se imprime. No hay indicación de velocidad en máquinas de impresión digital ni en las máquinas Data Terminal.
Impresiones/Contador de producción

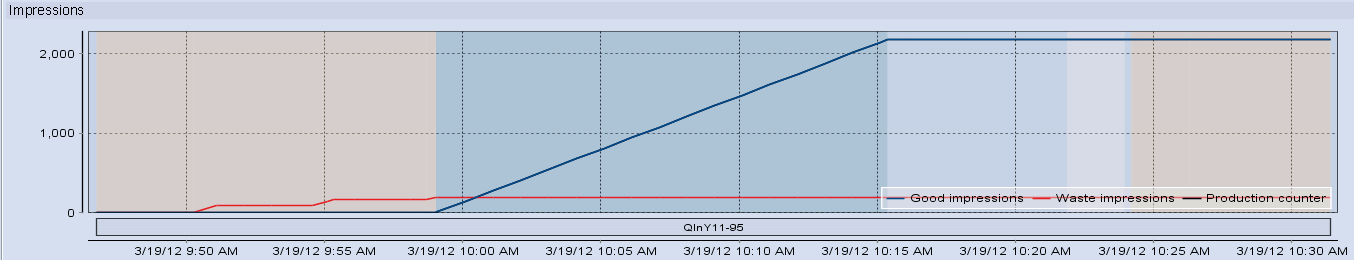

El diagrama muestra el progreso temporal de las impresiones buenas, impresiones de maculatura y del contador de producción. A diferencia de las impresiones buenas, el contador de producción muestra la cantidad de pliegos de impresión listos. Si por ejemplo un pliego de impresión con impresión de blanco y retiración se imprime en dos operaciones (volteo normal), la cantidad de impresiones buenas será casi el doble que la cantidad de contador de producción.
Debajo del desarrollo o evolución de las operaciones se puede mostrar información detallada en un momento determinado (Seleccionar fecha/hora determinada).
Significado de los colores del diagrama
El fondo de ambos transcursos se representa de diferentes colores. El color depende del estado de la máquina en una determinada ventana de tiempo.

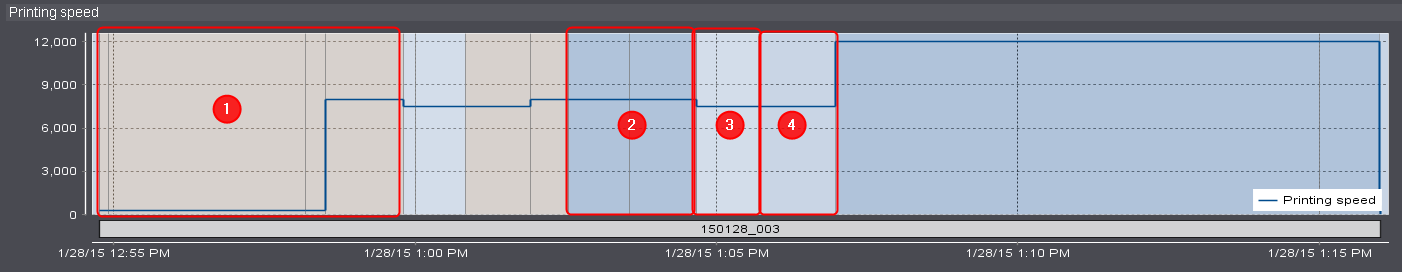

•Anaranjado = Puesta a punto (1)
•Azul = Ejecutándose (2)
•Blanco = Limpiar (3)
•Celeste = Marcha en vacío (4)
Todos los estados restantes de la máquina aparecen de color "rojo".
Barra interrumpida

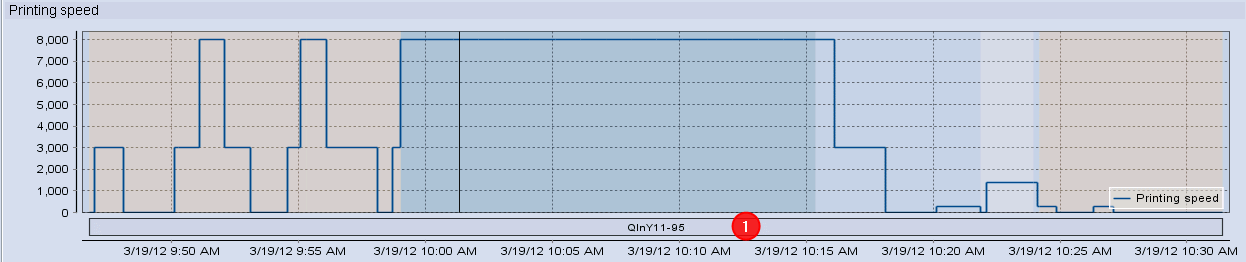

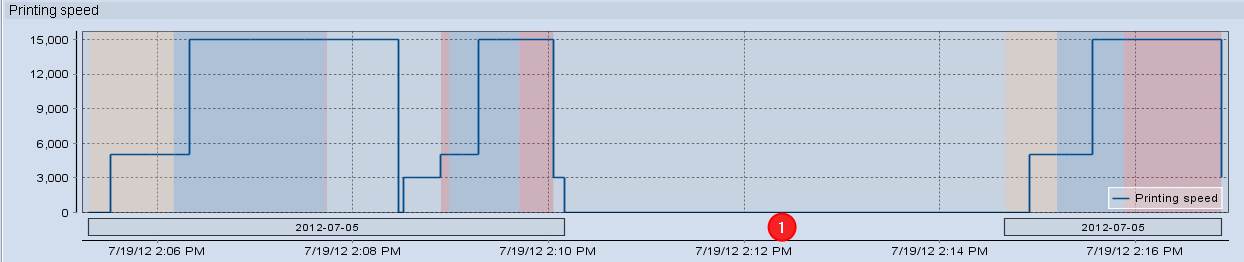

Debajo de los transcursos se representa una barra con el número del pedido. Esta barra se representará descontinuadamente cuando la operación haya sido interrumpida (1). Si la máquina ha sido desconectada la barra no aparece discontinua (figura inferior (1)). En ambos casos los contadores pasan verticalmente a "0" en el momento de la interrupción/desconexión.
Máquina desconectada
Seleccionar fecha/hora determinada

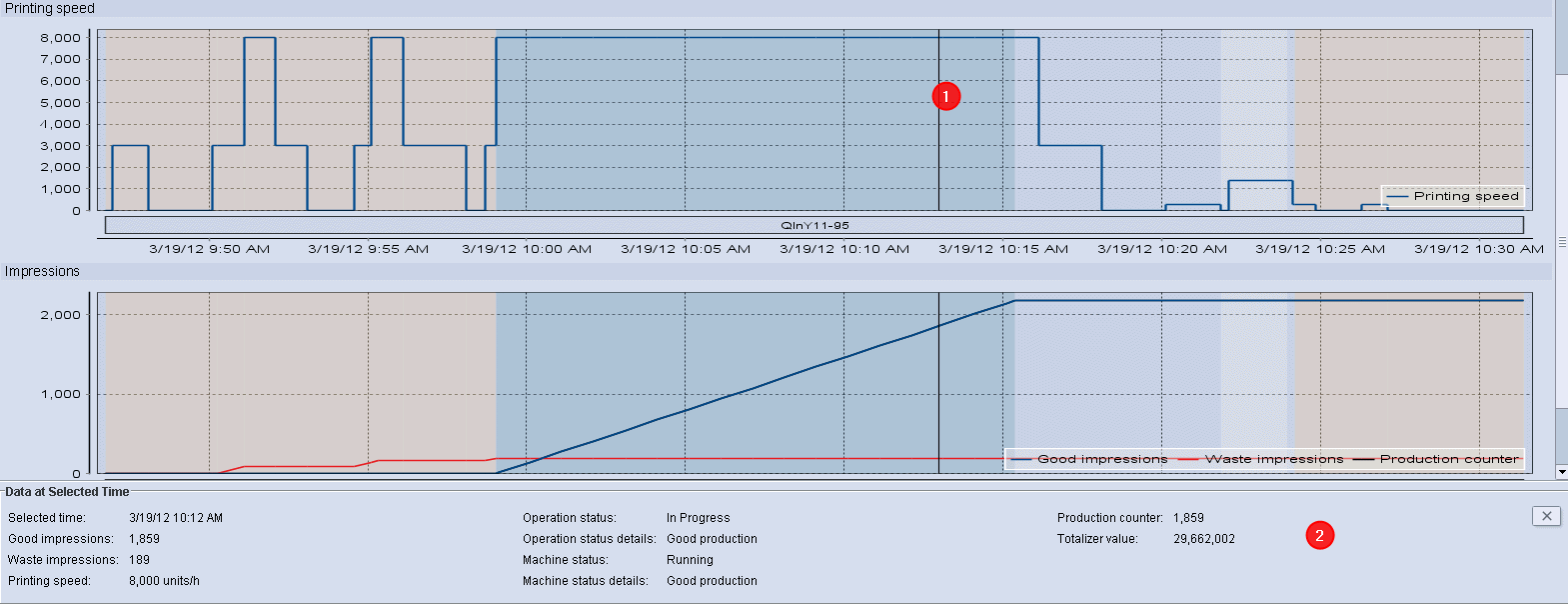

En las secuencias de las curvas puede hacer clic con el ratón en cualquier punto. En la secuencia aparecerá en dicho punto una raya vertical (1). Se muestra información más detallada para el punto marcado (p. ej. producción buena, productos defectuosos y velocidad) (2).
Para ocultar el punto seleccionado debe pulsar el botón "X". Acto seguido quedará de nuevo oculta la información detallada.
"Ampliar" un área determinada
Si desea observar con mayor detalle un área determinada puede ampliar con el zoom esta área. El "Zoom" de las diferentes áreas funciona por separado para cada curva.

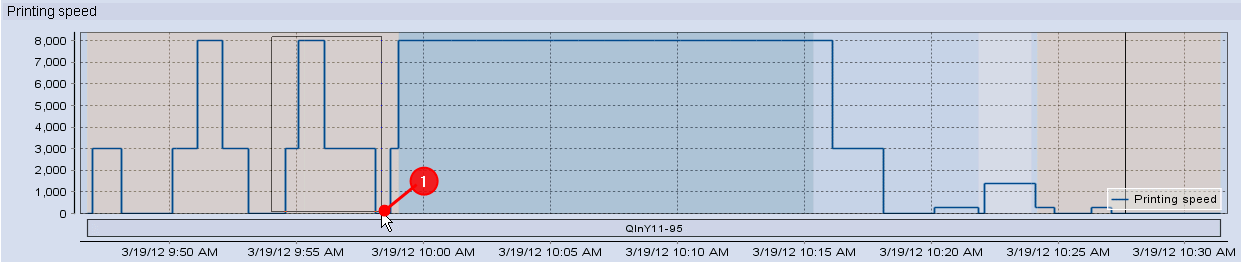

1.Para hacerlo haga clic con el ratón en la esquina superior izquierda del área inicial deseada y mantenga presionada la tecla izquierda del ratón.
2."Arrastre" el rectángulo que aparece hasta el área final deseada inferior derecha y suelte luego la tecla izquierda del ratón (1).
La reducción de las diferentes áreas funciona por separado para cada curva.
Para "reducir" la imagen debe hacer clic con el ratón en la curva, mantener pulsada la tecla izquierda del ratón y subir el ratón hacia la izquierda. Suelte luego la tecla izquierda del ratón.
