Heidelberg 사용자 인터페이스
Prinect Manager의 사용자 인터페이스(Prinect Cockpit)는 언제라도 시스템을 한 눈에 볼 수 있도록 개발되었습니다. 이러한 이유로 표시된 요소의 "평면" 계층이 선택되어 가능한 한 창이 겹쳐지지 않게 표시됩니다. 특히, 여러 대화창이 상황에 따라 서로 뒤덮여 표시되기도 하고, 동시에 열리기도 하는데 이럴 경우 초점을 잃기 쉽습니다. 이러한 이유로 사용자 인터페이스는 모든 중요 설정이 응용 프로그램의 주 창에서 수행될 수 있도록 설계되었습니다.
Prinect Manager의 사용자 인터페이스는 "정적" 및 "동적" 요소로 구성되어 있습니다. 정적 요소는 항상 볼 수 있고 동적 요소는 자체 모양과 내용을 방금 실행된 작업 과정에 따라 변경할 수 있습니다.

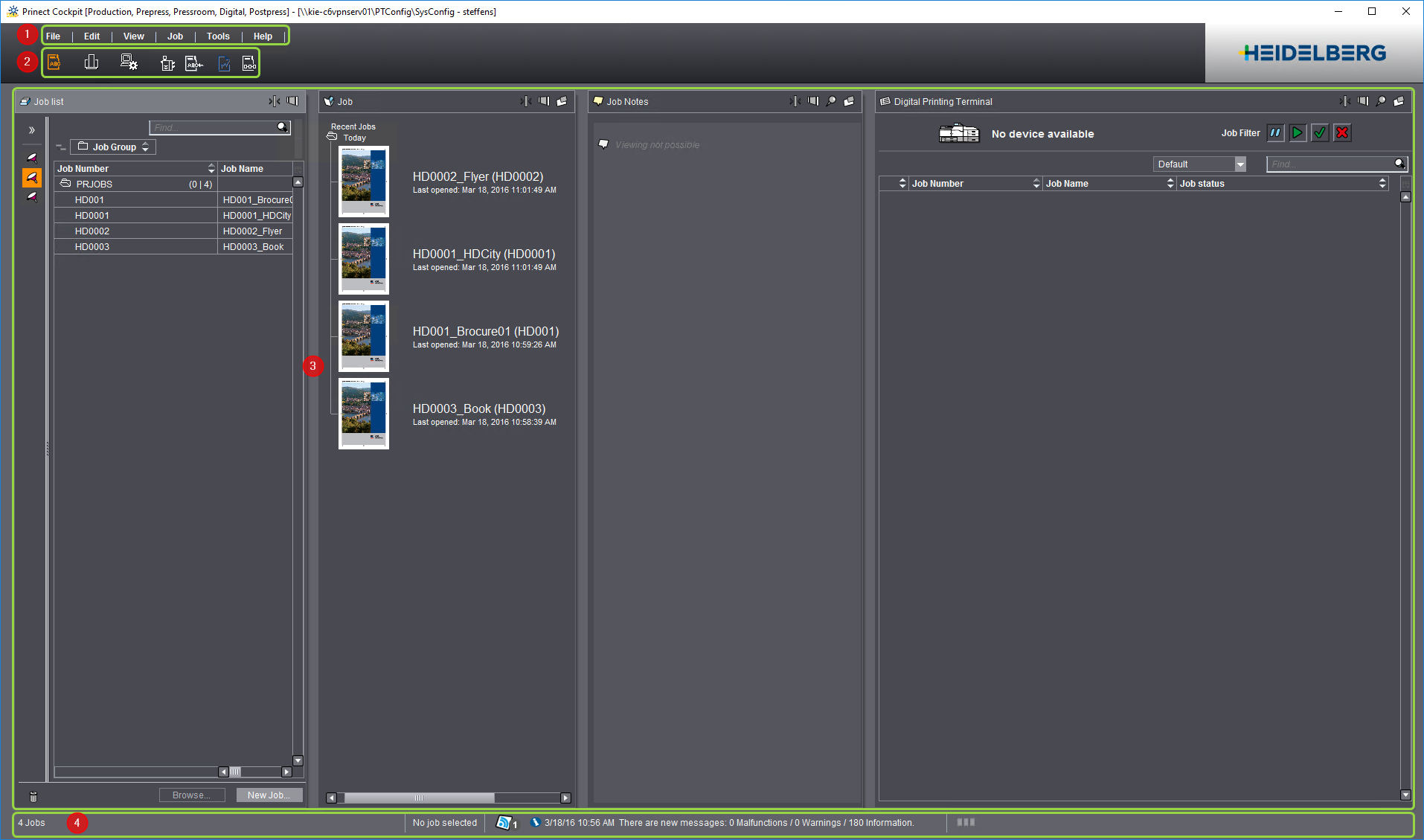

사용자 인터페이스에는 다음과 같은 정적 요소가 있습니다.
•메뉴줄 (1) 및
•영역 전환 스위치 (2).
다음과 같은 동적 요소들이 사용자 인터페이스에 있습니다.
•동적 창 (3)
•동적 바닥글 (4).
사용자 인터페이스 상단에는 "파일", "처리", "보기", "작업", "도구", "도움말" 메뉴가 포함된 메뉴줄이 있습니다. 메뉴의 목록 표시에 있는 항목은 각 상황에 맞게 사용할 수 있는 기능이 있는 "작업", "대기열", "관리" 작업 영역별로 개별적으로 변경됩니다.
영역 전환 스위치는 Prinect Cockpit의 중앙 제어 요소입니다.
영역 전환 스위치에는 "작업", "대기열", "관리", "디지털 인쇄 터미널"(디지털 인쇄 전용), "Remote Access"(옵션), "Job Combiner"(옵션), "Analyze Point"(옵션) 및 "스케줄러"(옵션) 영역의 기호가 있습니다. 여기에서 영역 전환을 수행할 경우 동적 창의 내용이 변경됩니다.
이 영역은 Prinect Cockpit 내의 최상위 수준을 나타냅니다.
|
|
"작업" 영역에는 현재 시스템에 존재하는 모든 작업이 열거됩니다. 이 작업은 생성된 그룹 또는 하위 그룹에 존재할 수 있습니다. 다른 설정과 할당 작업을 수행하거나 작업에 대한 정보를 표시할 수 있습니다. 그 밖에 여기서 새 작업을 생성할 수 있고, 작업을 열어 구성할 수 있습니다. |
|
|
"대기열" 영역에는 Prinect Manager의 개별 엔진에 대한 정보가 있습니다. 여기서는 예를 들어 엔진이 설치된 Prinect Manager 컴퓨터는 무엇이고 어떤 상태인지 또는 현재 처리 대기 중인 작업은 몇 개인지를 볼 수 있습니다. |
|
|
"관리" 영역에는 Prinect Manager 구성 및 관리에 필요한 모든 도구(예: 시스템 설정, 사용자 및 고객 관리, 리소스 관리 등) 및 특히 시퀀스 템플릿의 구성이 있습니다. |
|
|
디지털 인쇄기의 경우 "디지털 인쇄 터미널" 영역에서는 대기열에서 처리를 기다리는 인쇄 작업을 수동으로 제어할 수 있습니다. 이 기능은 "Prinect Digital Frontend" 옵션이 있는 Heidelberg 디지털 인쇄기에서만 사용 가능합니다. |
|
|
"Remote Access"(옵션) 영역에서는 Remote Access 워크플로에 대한 설정을 수행할 수 있습니다. |
|
|
"Job Combiner" 영역에서는 작업에 할당되지 않은 모든 PPF 시트가 표시됩니다. 이 PPF 시트는 기존 작업에 할당되어야 하거나(할당될 수 있거나) PPF 시트에서 새 작업이 생성됩니다. |
|
|
"Analyze Point" 영역에는 연결된 모든 기계와 해당 작업에 대한 정보가 있습니다. 제작이 시작되면 진행 중인 작업의 현재 상태 정보가 표시됩니다. 예를 들어 기계의 카운터 상태 또는 시작 및 종료 시간 은 항상 개별 실행 시점에 맞춰 최근 사항이 보고됩니다. |
|
|
"스케줄러" 영역에는 인쇄소의 모든 프로세스에 대한 전자 계획표가 있습니다. 여기에서는 작업을 계획하거나 수정할 수 있습니다. |
동적 창의 내용은 현재 활성 중인 작업 컨텍스트에 따라 변경됩니다. 영역 전환 스위치를 사용해서 볼 수 있는 서로 다른 작업 영역은 동적 창에 표시됩니다.
표시 형태
동적 창의 내용은 여러 가지 표시 형태로 나타날 수 있습니다.
목록 표시
목록에서 예컨대 작업 목록과 같은 많은 개별 요소는 많은 공간을 차지하지 않는 방식으로 표시됩니다. 목록은 보통 다수의 레벨로 구조화되어 있습니다. 구조화는 많은 목록에서 개별적으로 구성할 수 있습니다(목록 표시 적용 참조).
목록 표시가 표시되면, 목록 항목(예: 작업 목록의 작업) 열기를 통해 세부 사항 보기로 전환할 수 있습니다. 일반적으로 매개변수화를 실행하거나 세부 정보를 볼 수 있습니다.
이전에 표시한 목록 항목을 다음의 동작으로 열 수 있습니다.
•작업 목록에서 간단히 작업을 클릭
•목록 항목 더블 클릭
•"열기" 버튼 클릭
•"열기" 컨텍스트 메뉴 명령
•"Ctrl+O" 키 조합
•주 메뉴 명령 "파일 > 열기".
지침: Prinect Cockpit에 존재하는 모든 목록에서 항목을 선택하고 "Ctrl + c"를 눌러 임시 저장소로 복사할 수 있습니다. 이어서 "Ctrl + v"를 눌러 Microsoft Excel의 스프레드 시트에 선택된 표를 삽입할 수 있습니다. 이 경우 열 제목이 스프레드 시트의 제1 행으로 자동 적용됩니다.
열려 있는 작업에서의 작업 단계 표시
열려 있는 작업의 창의 상부에서 다른 작업 단계 기호를 클릭하여 이 작업 단계 보기로 이동할 수 있습니다.
탭 표시
표시 탭에서는 예를 들면 "관리 > 이메일" 영역에서와 마찬가지로 탭 선택을 통해 다른 표 영역으로 전환할 수 있습니다.

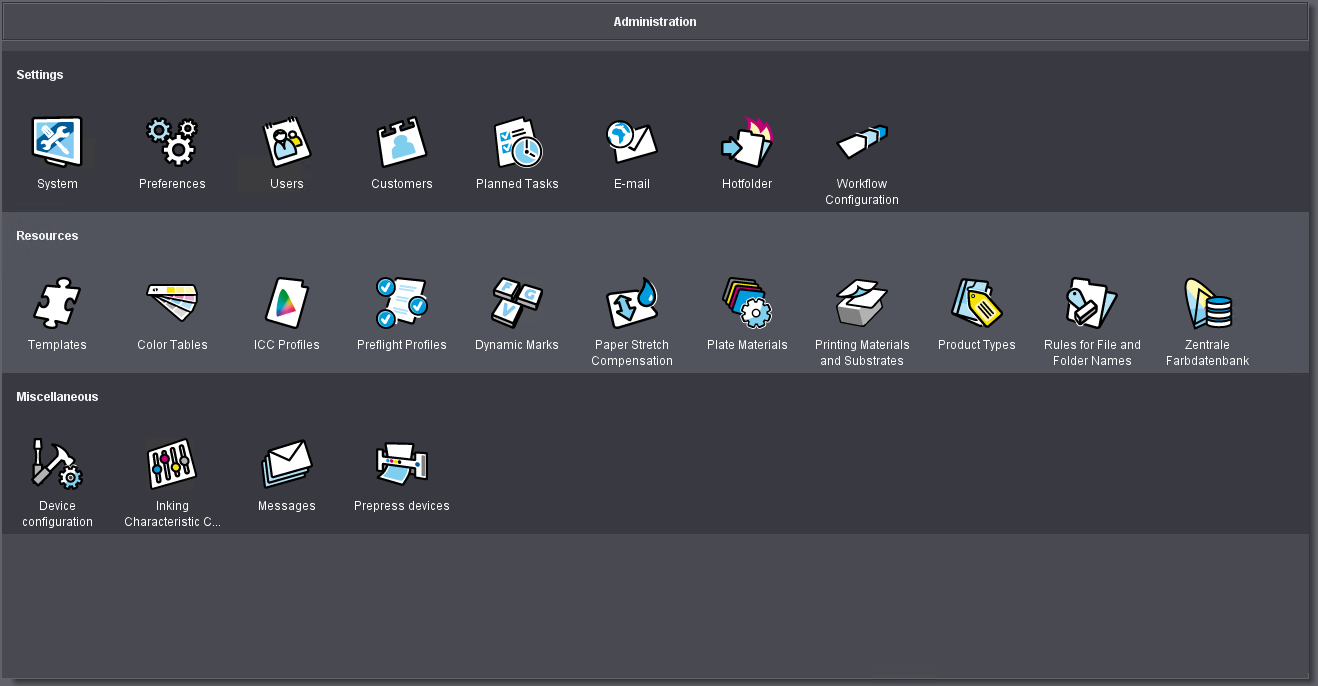

기호 표시
"관리" 영역에서 기호를 클릭하면 개별 영역이 열립니다.

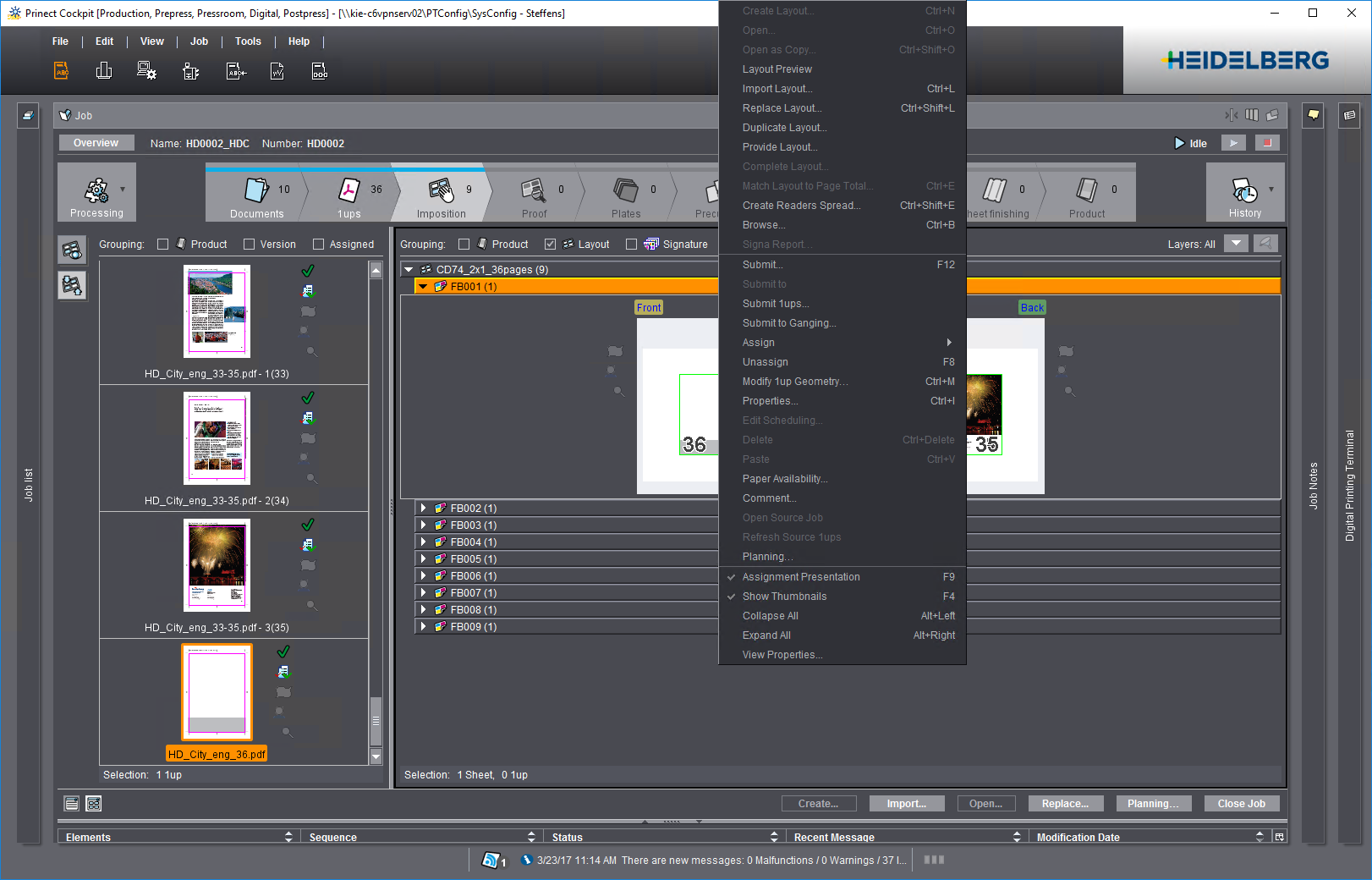

컨텍스트 메뉴
추가적으로 메뉴 행의 메뉴에서는 마우스 오른쪽 버튼을 클릭해서 요소(예: 목록 항목)에 표시된 요소에 영향을 주는 명령을 포함한 컨텍스트 메뉴를 불러올 수 있습니다.
동적 창의 버튼
동적 창의 하단 영역에는 일반적으로 자주 사용하는 동작을 빠르게 사용할 수 있는 버튼이 있습니다. 동적 창의 내용에 따라 버튼의 종류도 달라집니다.
