Diagrama P-N (velocidade para a tiragem)

Nota: O diagrama P-N avalia apenas os tempos relativos às encomendas.

Objetivos

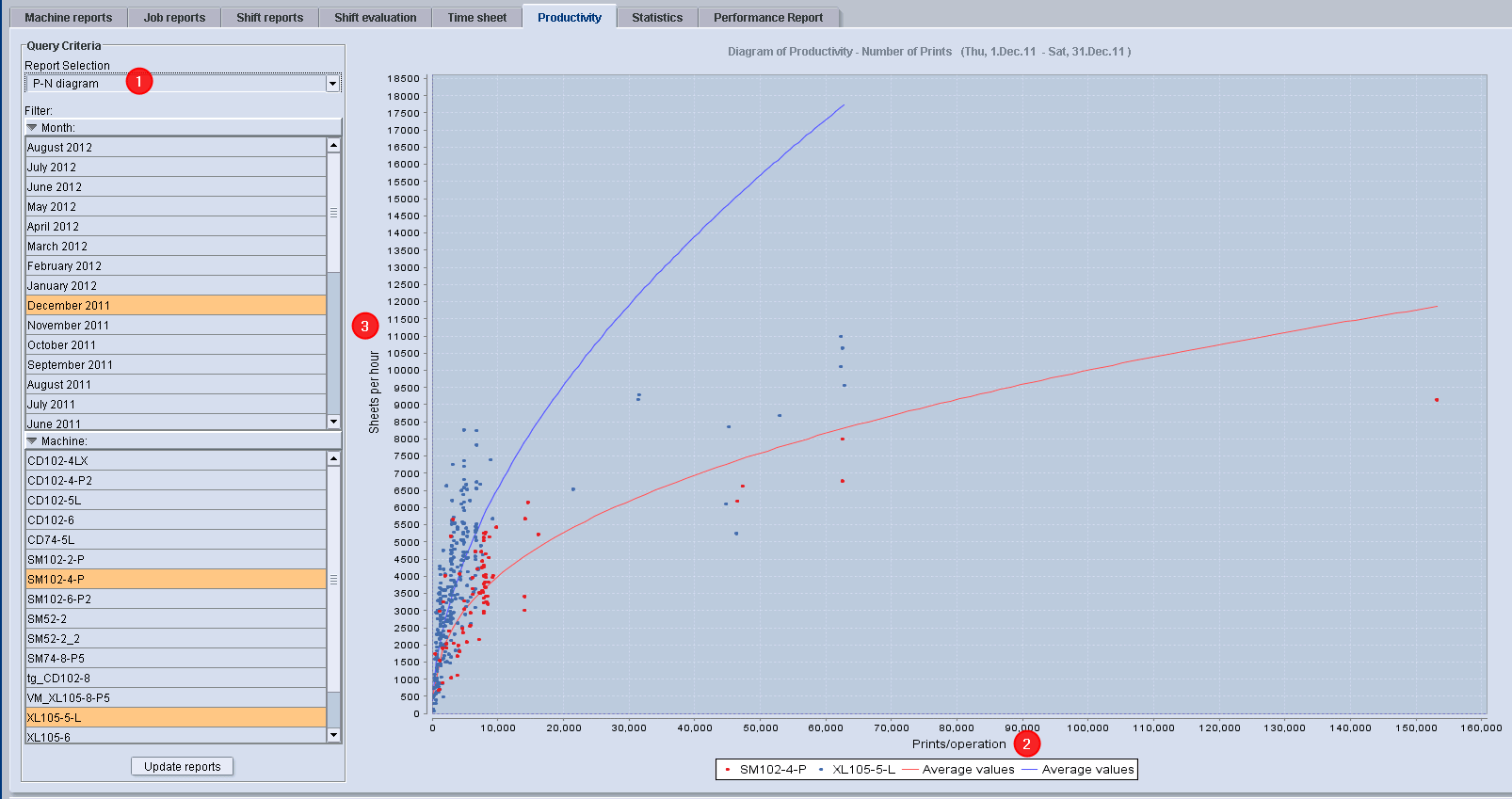

O diagrama P-N (1) indica para cada encomenda do período de tempo selecionado e para a(s) máquina(s) selecionada(s) a dependência das boas impressões/hora (eixo y; 2) das boas impres­sões/operação (eixo x; 3).

Isto permite que se faça uma distinção entre encomendas de alta produtividade e de baixa produti­vidade, e desse modo torna possível uma fácil identificação de encomendas com tiragens mais e menos elevadas.

Explicação sobre o diagrama P-N

•Impressões por hora = boas impressões/hora = produtividade = P

•Impressões por operação = boas impressões/operação = N

•Cada pronto representa uma operação produzida com um link ao relatório de encomendas (cli­car no ponto).

•Avaliação gráfica (curvas) do relacionamento entre:

·Velocidade de impressão por hora (número de boas impressões/tempo total da opera­ção= início até o término da operação).

·Impressões por operação (número de impressões de produtos em cada operação).

•Comparação de diversas máquinas em um diagrama (pontos com diversas cores representam diferentes impressoras).

•Operações com elevados índices de produtividade situam-se na seção superior da curva média, operações com baixo índice situam-se abaixo da curva média.

Nota: 1 encomenda com 2 operações (impressão frente e verso) em 1 impressora é repre­sentada por meio de um ponto.

Referência ao relatório de encomendas

Ainda falta o screenshot atual

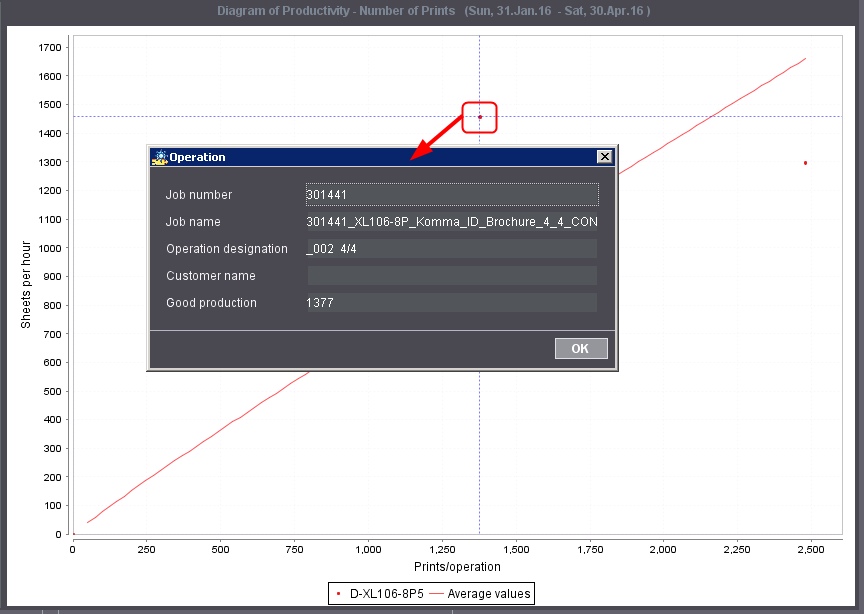

Cada ponto representa uma operação produzida. Se clicar em um ponto, é exibida a encomenda cor­respondente a esse ponto na janela de diálogo "encomenda atual". É possível então ir diretamente para o relatório de encomendas.

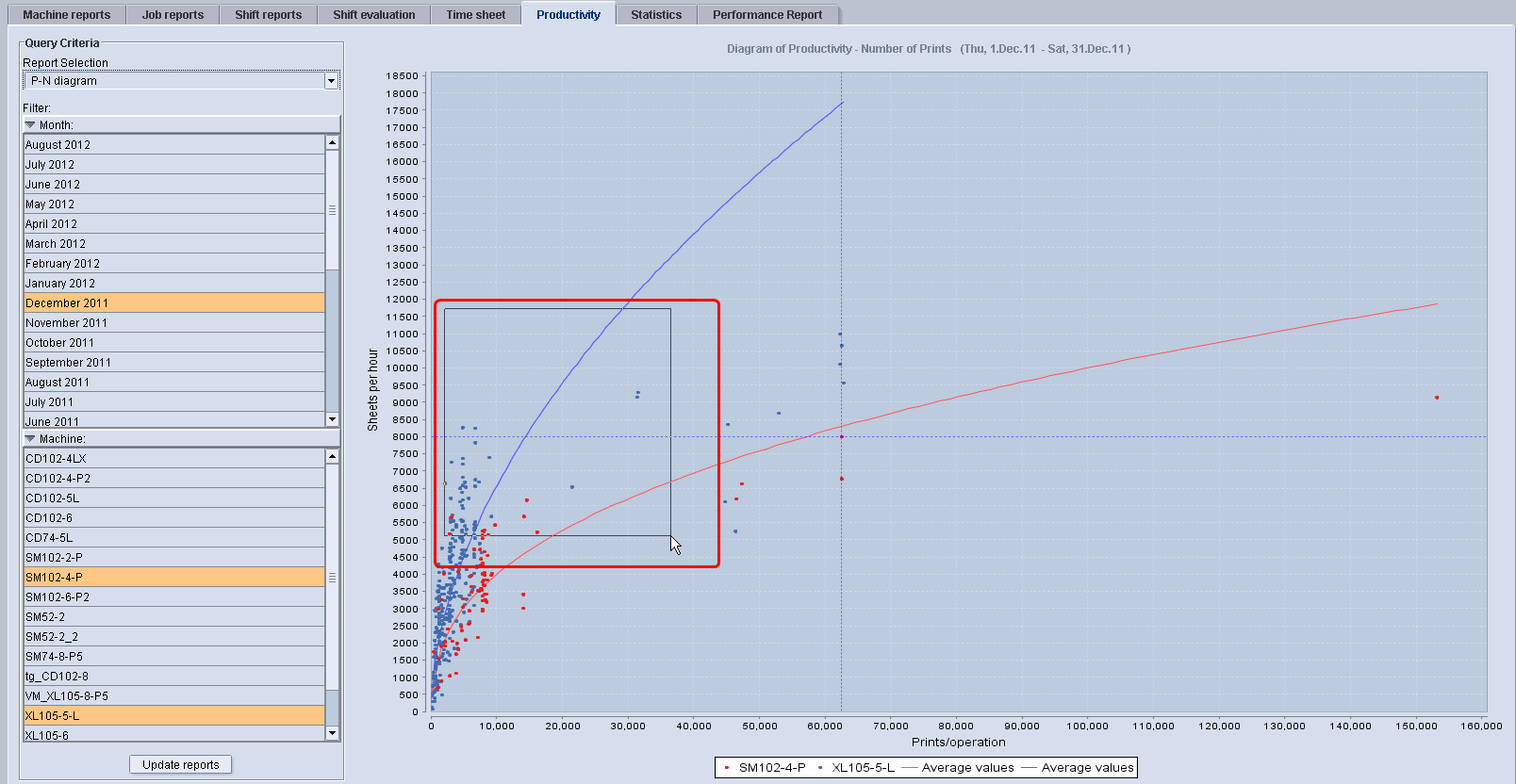

Ampliação do diagrama

1.Clique com o mouse no diagrama e mantenha o botão esquerdo do mouse pressionado.

2.Amplie agora um quadrado com ou mouse, arrastando-o da esquerda em cima para a direita embaixo.
