T-N 图表（印刷数量生产时间）

提示：T-N 图表仅对活件参考时间进行评估。

目标

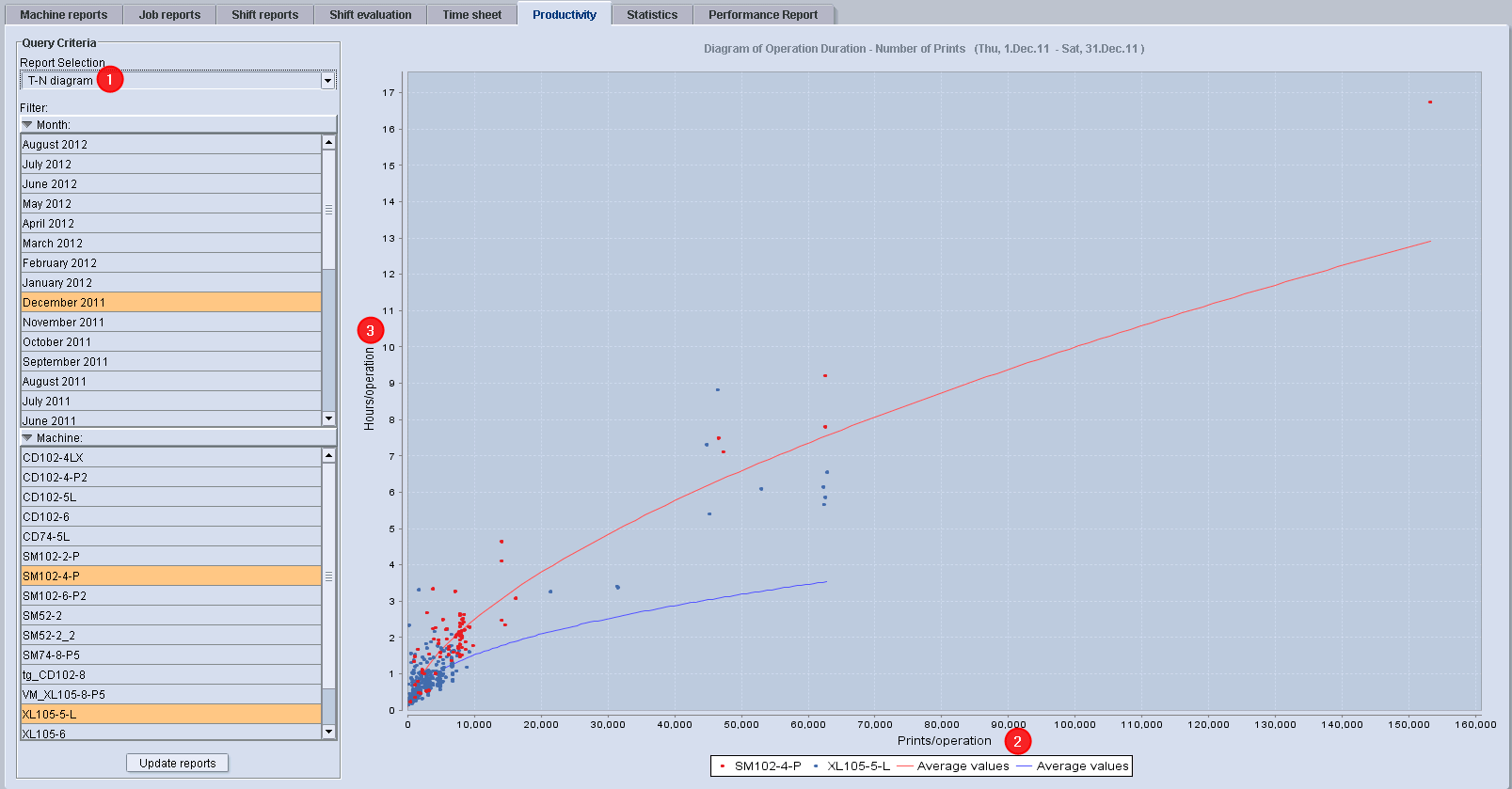

T-N 图表可以如 P-N 图表一样使用。这里对工序 (3) 持续时间与工序 (2) 合格印张的关系进行评估。

T-N 图表的说明

•每个工序的小时数 = 总工序时间/工序 = 持续时间 = T

•每个工序的印刷品 = 合格品/工序 = N

•每个点代表一个生产工序，其中含有用于活件报告的连接（点击这个点）。

•图形评估（曲线）比例：

·以小时为单位的工序持续时间（总工序时间 = 工序启动至结束）

·每个工序的印刷品（每个工序的合格品数量）。

•在一个图中对比多套装置（通过不同颜色的点代表不同的印刷机）。

•高生产工序处于平均曲线的下部区域，低生产工序处于平均曲线的上部区域。

提示：在印刷机 1 上具有 2 个工序（正面和反面印刷）的活件 1 通过一个点表示。
