OEE-Index

OEE (Overall Equipment Effectiveness) ist die bekannteste Art, um die Effektivität einer Druckma­schine zu kontrollieren und zu verbessern. Die häufigsten und die wichtigsten Quellen des Produkti­vitätsverlustes an der Druckmaschine werden in drei Kategorien unterteilt und in einfache Darstellun­gen verdichtet. Diese Diagramme ermöglichen eine Bewertung der erfassten Daten: wie ist der aktuelle Zustand und wo besteht Verbesserungspotential?





Hinweis: Der OEE-Index wird stündlich aktualisiert. Das bedeutet, dass Sie aktuelle Werte nicht sofort im Report sehen.

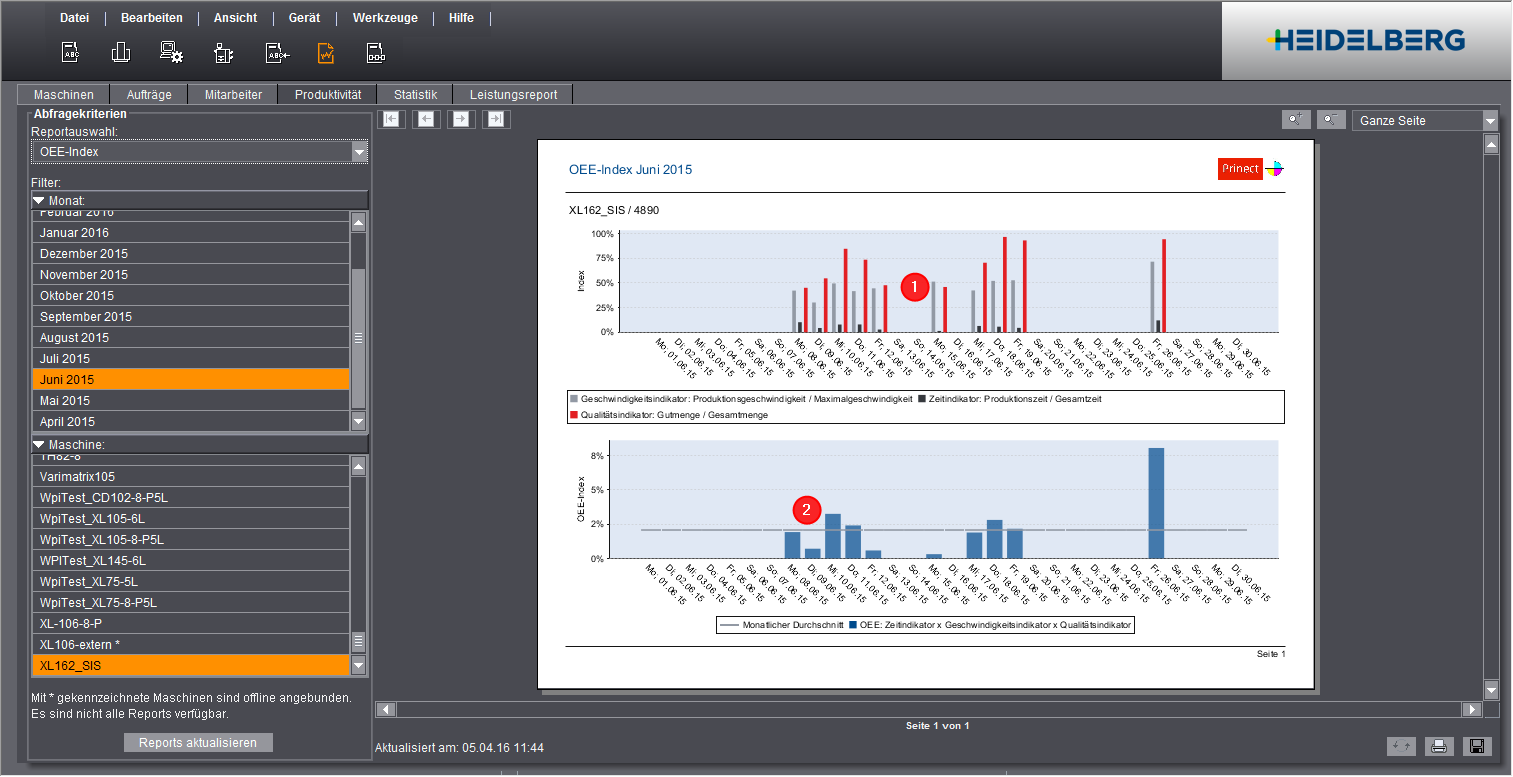

Die OEE-Indikatoren sind (1):


Zeit


Geschwindigkeit


Qualität

Diese OEE-Indikatoren werden benutzt, um die Effektivität und den Wirkungsgrad der Druckmaschine zu analysieren. Der OEE-Index (2) errechnet sich aus den OEE-Indikatoren. Die Berechnungen der OEE-Indikatoren und des OEE-Index werden nachfolgend beschrieben. Eine detaillierte Beschreibung der einzelnen OEE-Indikatoren finden Sie an folgenden Stellen:

•Geschwindigkeits-Index

•Qualitäts-Index

•Zeit-Index

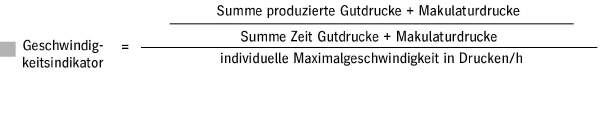

Berechnung der OEE-Indikatoren













Ziel der OEE-Betrachtung

Das OEE-Diagramm zeigt die Leistung der eigenen Druckmaschine(n) im Vergleich zu einer idealen Druckmaschine (Index: 100%) für den definierten Monat.

Das Idealziel wäre eine Druckmaschine, welche während der gesamten Betriebszeit immer nur Gut­bogen produziert (Zeitindikator = 100%), mit maximaler Druckgeschwindigkeit druckt (Geschwindig­keitsindikator = 100%) und keine Makulatur während des Arbeitsgangs produziert (Qualitätsindikator = 100%).

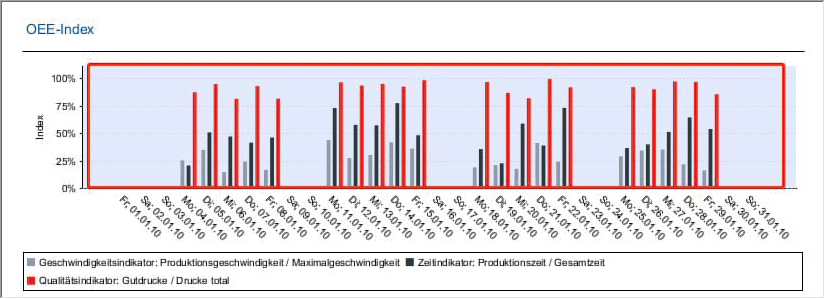

Index der OEE-Indikatoren

Das Diagramm zeigt für jeden Tag des definierten Monats folgende Informationen:

•den durchschnittlichen Geschwindigkeitsindikator (siehe auch Geschwindigkeits-Index)

•den durchschnittlichen Qualitätsindikator (siehe auch Qualitäts-Index)

•den durchschnittlichen Zeitindikator (siehe auch Zeit-Index)

OEE-Index

Ziel:

Der OEE-Index gibt an, wie effektiv die ausgewählte Maschine im Vergleich zu der idealen Druckma­schine ist.

Der OEE-Index zeigt, wo "Raum für Verbesserungen" ist. Sie können nichts verbessern, was Sie nicht messen können. Erwarten können Sie einen OEE-Index im Bereich von 30% (industrieller Akzidenz­druck) und 40% (Faltschachteldruck).

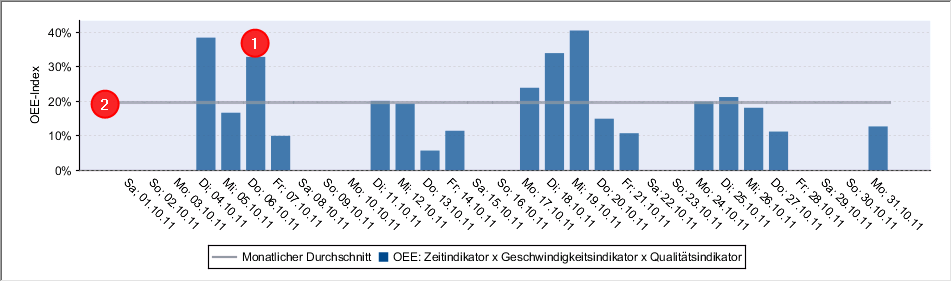

Das Diagramm zeigt folgende Informationen:

•für jeden Tag den durchschnittlichen OEE-Indikator (1)

•den durchschnittlichen OEE-Indikator für den gesamten Monat (2)
