Mediante la opción de “Data Terminal” puede enviar datos operativos desde cualquier estación de trabajo hasta el servidor Prinect Integration Manager. El Data Terminal sirve de reemplazo para máquinas que no se pueden conectar on-line y puestos de trabajo manual. De esta manera es posible efectuar -para estas máquinas- la recopilación manual de datos de servicio específica a un pedido.
Por medio del interfaz CDM (CDM=Central Device Manager) puede crear un Data Terminal con cuadro de contaje. Por medio del cuadro de contaje se transmite al Data Terminal el estado del totalizador de la máquina. En este caso, en el Data Terminal no necesita realizar la recopilación manual de la tirada producida.
Cuando se crea el equipo de terminal de datos con cuadro de contaje deberá asignar al equipo un cuadro de contaje que usted ha creado previamente aquí en la configuración del dispositivo. Es posible conectar hasta 12 máquinas a un cuadro de contaje.
Crear un nuevo cuadro de contaje
Nota: El cuadro de contaje ofrece una detallada descripción para la instalación y cambio de un cuadro de contaje. En el siguiente enlace puede ver el documento: Instalación y cambio de cuadro de contaje.
Para colocar un nuevo cuadro de contaje en Prinect hemos buscado y copiado para usted los pasajes necesarios.
Requisito: Al cuadro de contaje se le ha asignado una dirección IP válida.
1.Cambie a “Administración > Configuración de dispositivo > Cuadro de contaje”.
2.Haga clic en “Generar”.

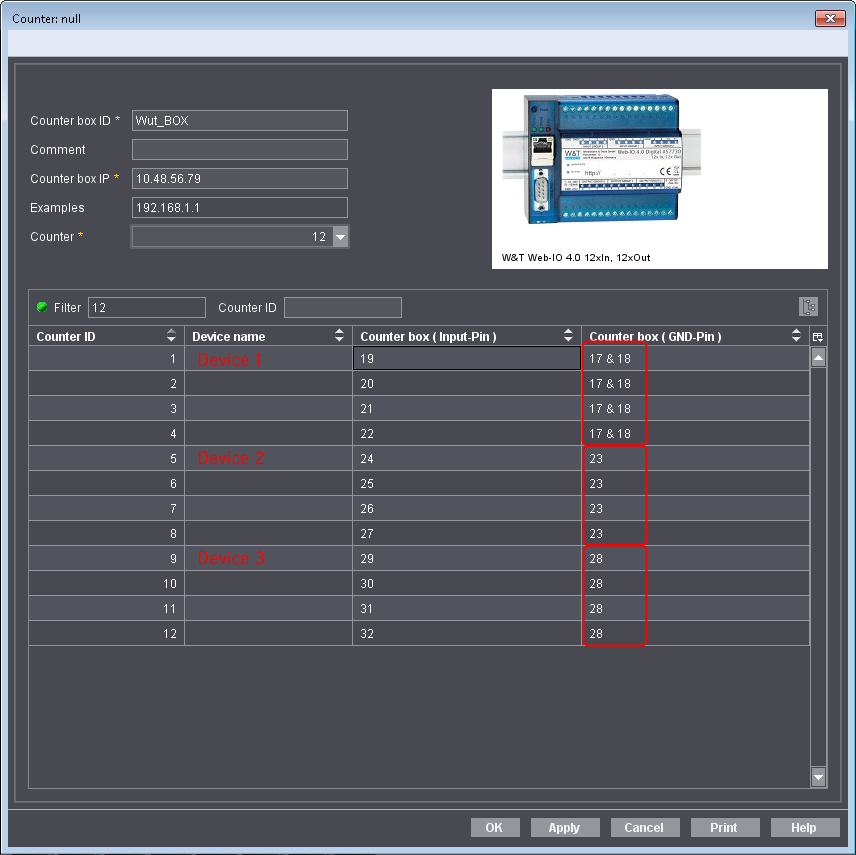

Se abre el diálogo para configurar el cuadro de contaje:
3.Asigne un nombre al cuadro de contaje (1).
El nombre aparece cuando se crea el dispositivo en CDM.
4.Introduzca la dirección IP asignada anteriormente (2).
5.Seleccione la cantidad de canales (3).
12 = Nuevo cuadro de contaje
6 = Antiguo cuadro de contaje
En el ejemplo de abajo usted ve una variante de conexión que se usa para señales de tensión. Como cada máquina dispone para la conexión de un cable de conexión a tierra y el cuadro de conteo conecta cada 4 canales a tierra, la señal de tensión debe ser desplazada en el bloque de masa respectivo, es decir:
Device 1 al canal 1-4
Device 2 al canal 5-8 y
Device 3 al canal 9-12.
6.Anote los canales para cada dispositivo (con “Imprimir” puede imprimir el diálogo).
7.Haga clic en “OK” para guardar los ajustes.
En el siguiente paso asigne un canal a los dispositivos.
Asignar un canal a dispositivos
Después de haber creado el cuadro de conteo hay que asignar el canal a los dispositivos. La asignación se realiza en el Central Device Manager (CDM).
Requisito: A continuación asumimos que los dispositivos ya han sido creados en el CDM. Lea en la Ayuda on-line del Prinect Cockpit cómo crear un nuevo dispositivo.
Para asignar un canal a un dispositivo proceda de la siguiente manera:

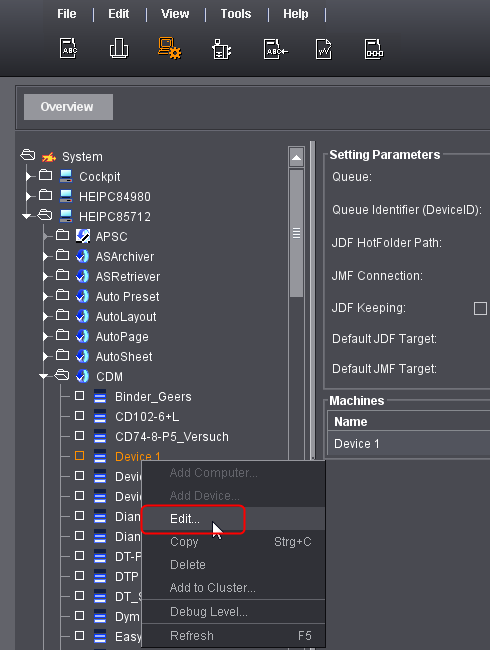

1.En Prinect Cockpit cambie a “Administración > Sistema <Nombre del servidor Prinect>”.
2.Abra el área “CDM”.
3.Seleccione el dispositivo.
4.En el menú de contexto haga clic en “Edición”.

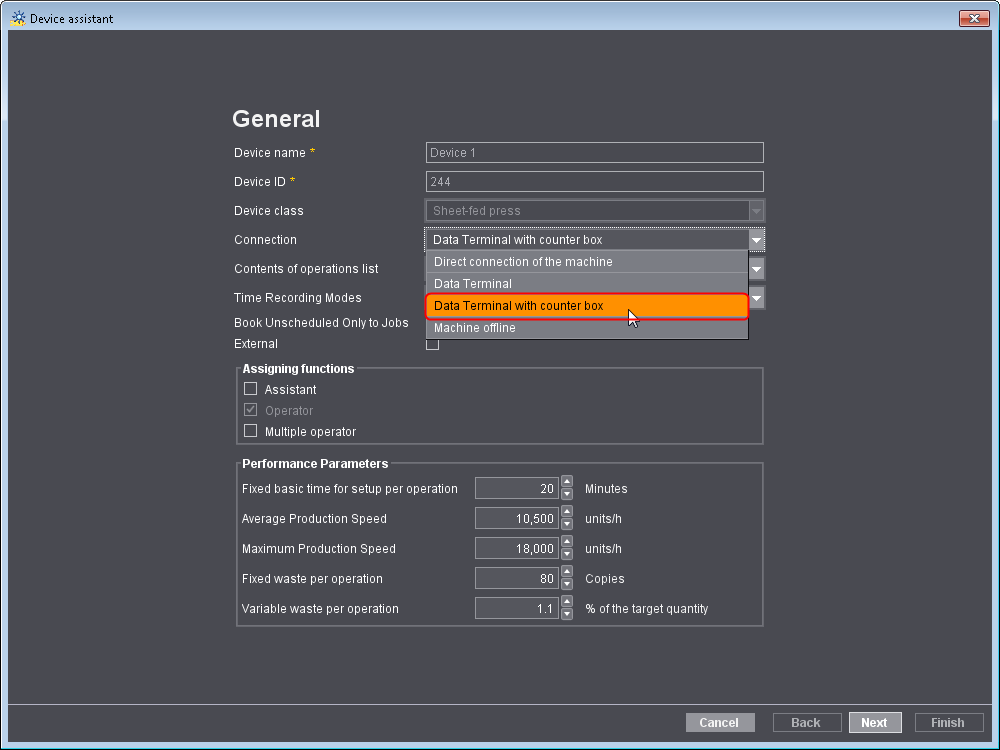

Se abrirá el Asistente de dispositivos:
5.Elija la conexión “Data Terminal con cuadro de contaje”.

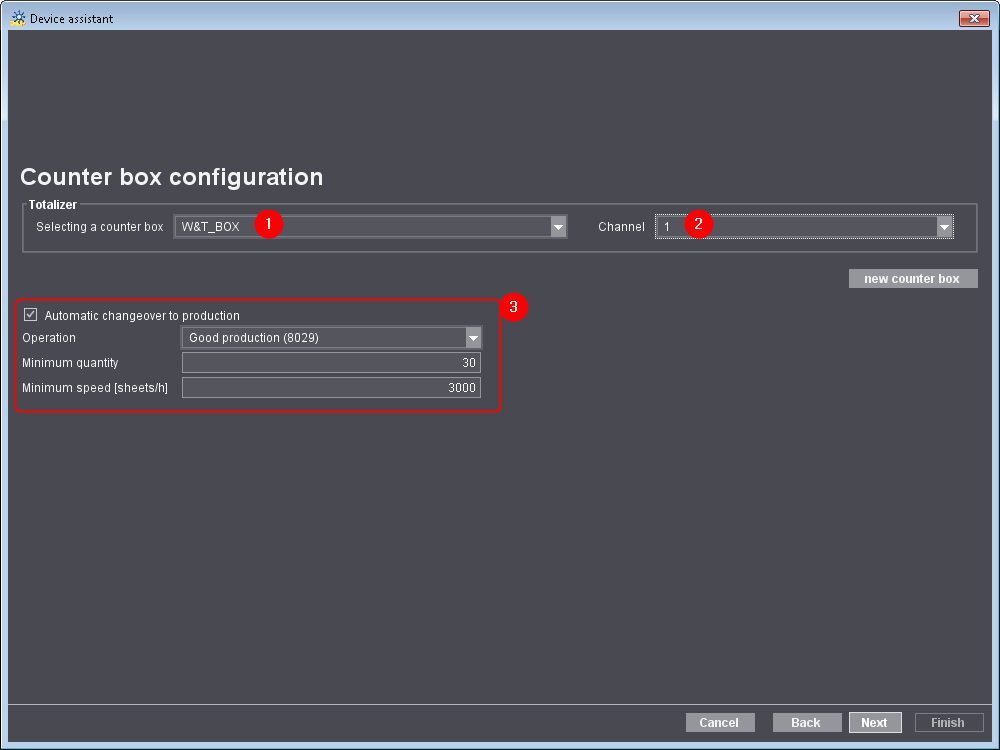

6.Haga clic en “Siguiente” hasta “Configuración del cuadro de contaje”.
7.Seleccione el cuadro de contaje creado anteriormente (1).
8.Asigne al dispositivo el canal (2).
En este ejemplo asignamos al Device 1 el canal 1.
(9).Active, si así lo desea, la opción “Cambio automático a la producción” y escriba los valores respectivos (3).
10.Haga clic en “Siguiente”.
11.Haga clic en “Finalizar”.
12.Repita los pasos para los demás dispositivos.
13.Reinicie el Prinect Cockpit; de no hacerlo, los nombres de los dispositivos no aparecen correctos en la configuración del dispositivo.
A continuación verifique si ha asignado correctamente los canales. Para ello, cambie otra vez a “Administración > Configuración de dispositivo > Cuadro de contaje” y abra el cuadro de contaje.

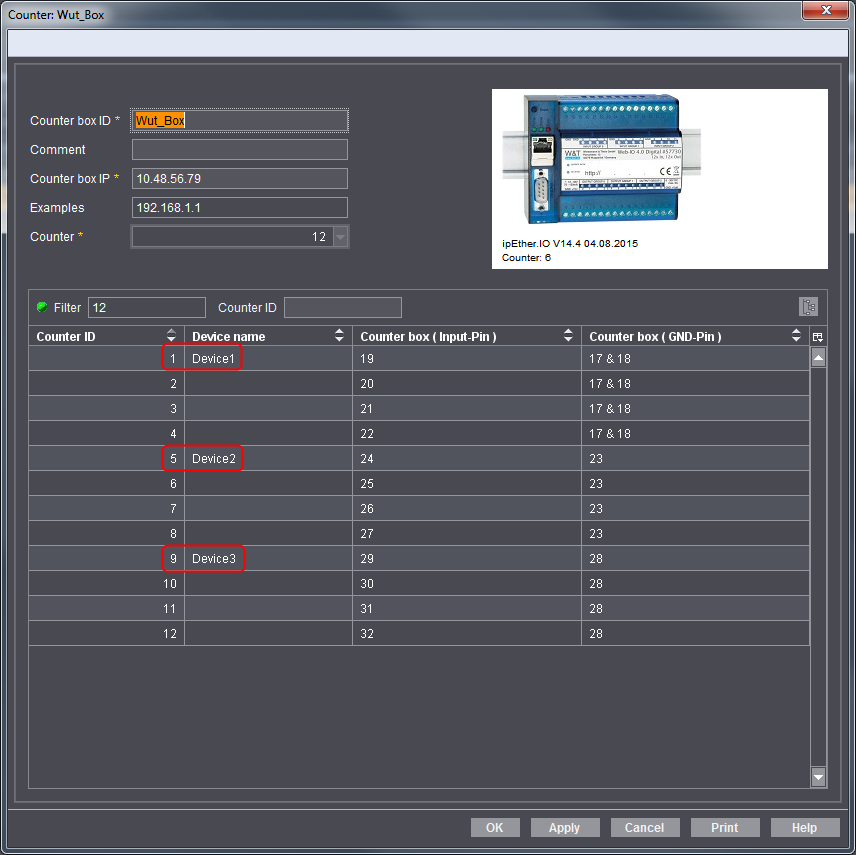

Los dispositivos deben estar ahora en los canales correctos:
Imprima el gráfico para a continuación realizar el cableado en la máquina.
