“Evaluación de zonas” de calidad de operación

Los reportes muestran evaluaciones de calidad para cada zona de entintado de la operación elegida. Las zonas críticas se pueden identificar así rápidamente. Se representan las evaluaciones de zonas para los valores de medición Delta E, densidad y aumento de valor tonal. Para cada valor de medición existe un reporte de calidad propio. La selección del informe respectivo se realiza mediante los crite­rios de consulta en la navegación izquierda.

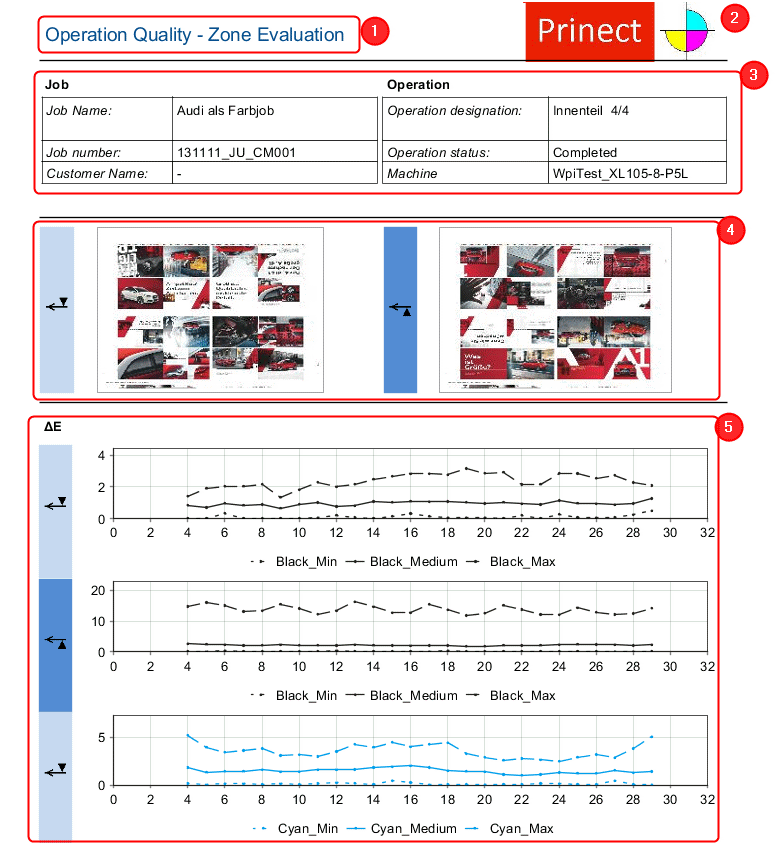

Informe “Evaluación de zonas”

(1) Título del informe

(2) Logotipo que usted ha elegido. Vea Logotipo.

(3) Datos de encabezado:

•Información sobre el pedido

•Información sobre la operación

(4) Thumbnails para la impresión de blanco y la retiración

(5) Diagrama de la evaluación de zonas:
Para cada zona de entintado se visualizan tres valores de medición: aumento del valor tonal más pequeño, aumento del valor tonal más grande y aumento del valor tonal promedio. Se consideran todos los valores de medición que existen para la operación (mediciones de pliego bueno y medicio­nes de pliego de maculatura).

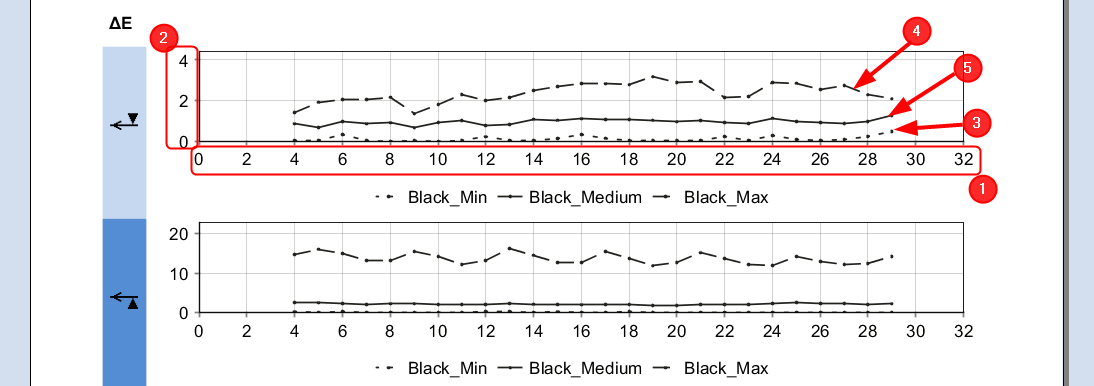

•Diagramas “Evaluación de zonas ΔE”:

·(1) Eje X:
Zonas de entintado de la máquina de imprimir

·(2) Eje Y:
Diferencia de color Delta E

·(3) Delta E mín.:
Gráfico de los valores más pequeños que se han medido para Delta E para cada zona de entintado

·(4) Delta E máx.:
Gráfico de los valores más grandes que se han medido para Delta E para cada zona de entintado

·(5) Delta E medio:
Gráfico de los valores promedio para Delta E para cada zona de entintado

Nota: Los colores para Min y Max pueden proceder de diferentes mediciones. Es decir, para cada zona de entintado se representa el valor más pequeño y el más grande de todas las mediciones.

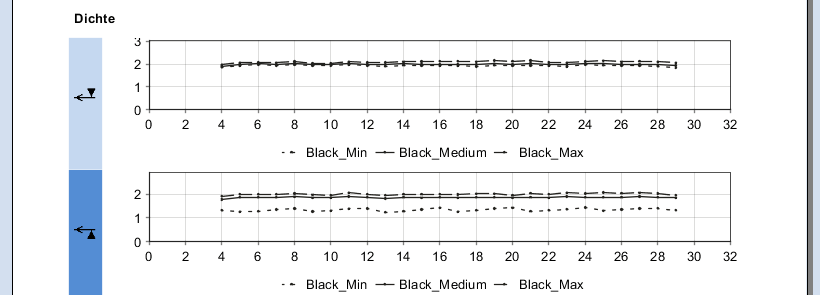

•Diagrama “Evaluación de zonas Densidad”:

La estructura del diagrama de “Evaluación de zonas Densidad” es idéntica a la de “Evaluación de zonas ΔE”. El valor de medición Delta E es en este caso sustituido por el valor de medición Densidad.

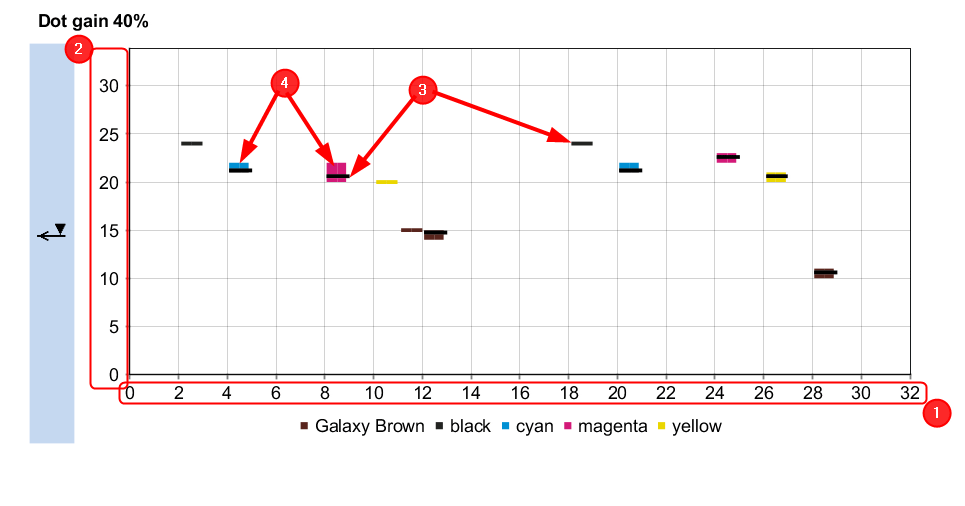

•Diagrama “Evaluación de zonas Aumento del valor tonal”:
Evaluación de zonas para cada cubrimiento superficial para el que existen datos de medición (p. ej. 20%, 40% y 80%).

·(1) Eje X:
Zonas de entintado de la máquina de imprimir

·(2) Eje Y
Aumento del valor tonal en porcentaje

·(3) Valor promedio del aumento del valor tonal:
El aumento promedio de valor tonal medido por cada zona de entintado se representa con una rayita de color negra.

·(4) Diferencias del aumento del valor tonal:
Las diferencias del aumento de valor tonal respecto al valor promedio dentro de una zona de entintado se representan por una barra por arriba y por debajo del valor prome­dio. En el diagrama de ejemplo (figura superior), magenta tiene en la zona de entintado 9 una diferencia de casi 15% hacia arriba.

Nota: Existen solo valores de medición para las zonas de entintado para las que la franja de control de la impresión presenta campos de medición de aumento de valor tonal. Esto depende del valor de cubrimiento superficial elegido (p. ej. 40%).

Condiciones de medición:
Se representan las condiciones de medición para cada evaluación de zona.
