Conectar máquinas de tratamiento posterior

Máquinas de tratamiento posterior se pueden integrar de diferentes maneras en el flujo de trabajo total. La mayor automatización ofrece una conexión on-line con Data Terminal integrado. No obs­tante, este tipo de conexión no siempre es posible en todas las máquinas. En la vista general de la máquina puede ver qué posibilidades de conexión ofrece su máquina. Vea Máquinas de tratamiento posterior soportadas.

Nota: La conexión de una cortadora Polar se describe en un capítulo separado. Vea Conectar cortadora Polar.

Las máquinas de tratamiento posterior se pueden integrar básicamente mediante los siguientes tipos de conexión:

•Data Terminal con máquina directa (conexión on-line)

•Data Terminal (conexión off-line)

•Data Terminal con cuadro de contaje (conexión semiautomática)

•Data Terminal con máquina JDF (conexión semiautomática de otros fabricantes)

Tipos de conexión para máquinas de tratamiento posterior

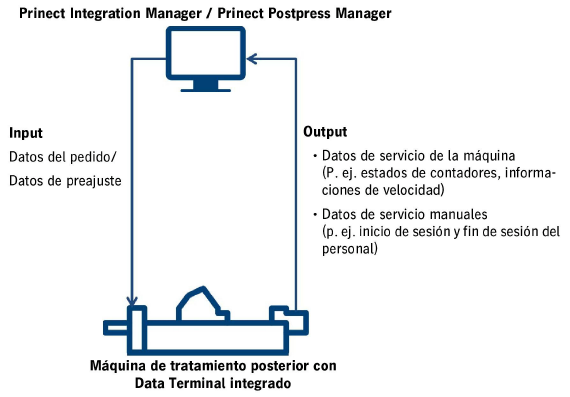

Data Terminal con máquina directa (conexión on-line)

En esta conexión la máquina se comunica directamente con el Prinect Manager. Esto significa que la máquina recibe todos los datos del pedido/datos de preajuste y devuelve automáticamente datos de servicio (estados de contadores, informaciones de velocidad, etc.). Otros datos de servicio (p. ej. ini­cio y fin de sesión del personal) se pueden emitir y devolver manualmente a través de un Data Ter­minal integrado.

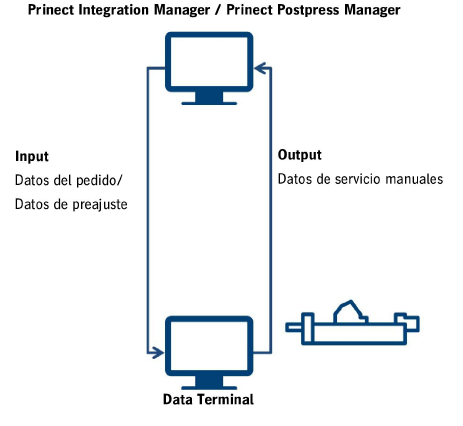

Data Terminal (conexión off-line)

En esta conexión no existe comunicación directa entre el Prinect Manager y la máquina/puesto de trabajo. Toda la comunicación se realiza mediante un Data Terminal que está instalado en un orde­nador separado. El Data Terminal recibe datos de pedido/datos de preajuste del Prinect Manager y responde devolviendo datos de servicio manuales.

A diferencia de la conexión on-line, el operador de la máquina debe preajustar manualmente la máquina. Adicionalmente no hay respuesta de señales de máquina automáticas (estados de conta­dores, informaciones de velocidad).

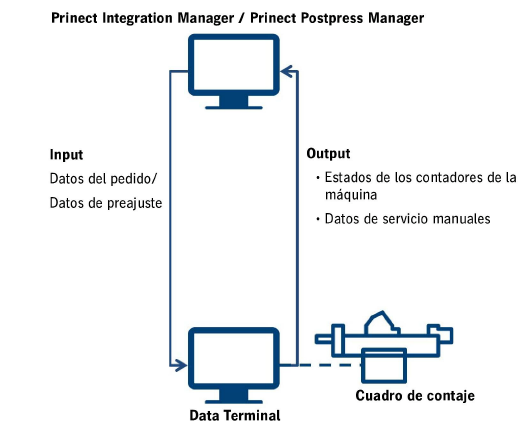

Data Terminal con cuadro de contaje (conexión semiautomática)

En esta conexión la comunicación se realiza a través de un Data Terminal, al igual que en la conexión on-line. Vea Data Terminal (conexión off-line).

Adicionalmente se ha conectado a la máquina un cuadro de contaje que devuelve automáticamente al Prinect Manager los estados de los contadores de la máquina.

Data Terminal con máquina JDF (conexión semiautomática de otros fabricantes)

Heidelberg pone a disposición de los productores de máquinas un interfase basado en JDF/JMF para conectar máquinas al Prinect. De esta manera también se pueden conectar máquinas on-line que no están incluidas en la lista de máquinas soportadas (vea Máquinas de tratamiento posterior soportadas). Máquinas con este interfase se conectan mediante el tipo de conexión “Data Terminal con máquina JDF”. Al igual que en la conexión on-line, la máquina se comunica directamente con el Prinect Manager. Vea Data Terminal con máquina directa (conexión on-line). La única diferencia es que el Data Terminal no está instalado en la máquina sino en un ordenador separado.
