Durante una produzione i fogli stampati vengono sistemati su pallet per essere trasferiti ai processi successivi (per esempio taglio, piegatura o processi esterni). Affinché sia sempre possibile identificare univocamente questi pallet, ad essi vengono applicati i cosiddetti «fogli pallet».
Con la funzione «Crea foglio pallet», il foglio pallet può essere generato semiautomaticamente. Ciò significa, che dopo un’attivazione manuale (messaggio RDE) alla macchina da stampa, tutte le informazioni necessarie per i processi successivi vengono salvate automaticamente. In seguito, il foglio pallet viene stampato su una stampante.
•Quali dati dell’ordine vengono stampati?
•Configurazione per l’uscita del foglio pallet
•Stampa del foglio pallet sul Prinect Press Center
•Stampare un foglio pallet sul Data Terminal
Devono essere soddisfatte le seguenti condizioni per poter utilizzare la funzione «Stampa foglio pallet» sulla macchina.
•Sul server Prinect deve essere installato un database.
•Durante la creazione della macchina sul CDM, è necessario che sia selezionato uno dei modi di collegamento «Collegamento diretto alla macchina», «Data Terminal», «Data Terminal con quadro di conteggio» oppure «Data Terminal con macchina diretta».
Quali dati dell’ordine vengono stampati?
Foglio pallet per macchine da stampa a foglio senza InsertStar
Quali dati dell’ordine vengono stampati, dipende dalla copia originale del foglio pallet che utilizzate. Le copie originali dei documenti di accompagnamento con la denominazione «Classic» contengono meno informazioni delle copie originali senza questa denominazione.
La seguente tabella indica quali dati dell’ordine possono essere rappresentati sulle relative copie originali.
|
Dati dell’ordine |
Copie originali |
Copie originali |
|---|---|---|
|
Logotipo •Logotipo che avete assegnato al foglio pallet. Vedi Modificare la copia originale documento di accompagnamento. |
sì |
sì |
|
Immagine d’anteprima |
sì |
sì |
|
Numero ordine |
sì |
sì |
|
Numero ordine come codice a barre |
sì |
sì |
|
Nome ordine |
sì |
sì |
|
Foglio da stampa •Nome del foglio |
sì |
sì |
|
Cliente |
sì |
sì |
|
Il numero di pallet con il numero dei fogli che si trovano sul pallet. |
sì |
sì |
|
Indirizzo di consegna •Un indirizzo di consegna viene stampato solo se questo è stato fornito dal Management Information System nei dati dell’ordine. |
sì |
sì |
|
Quantità di consegna •Quantità di consegna del prodotto |
sì |
sì |
|
Tiratura •La tiratura necessaria compreso lo scarto previsto |
sì |
sì |
|
La data e l’ora di stampa del foglio pallet. |
sì |
sì |
|
Commento •Commenti/appunti che l’operatore di macchina ha immesso durante l’inserimento del foglio pallet sulla macchina. |
sì |
sì |
|
Macchina dalla quale è stato stampato il foglio pallet |
sì |
- |
|
Operatore di macchina che ha inviato il foglio pallet dalla macchina |
sì |
- |
|
Versioni, se si tratta di un ordine versionato |
sì |
- |
|
Data di scadenza |
sì |
- |
|
Operazione successiva, se l’informazione è disponibile |
sì |
- |
|
Macchina prevista dell’operazione successiva, se l’informazione è disponibile |
sì |
- |
|
Quantità prevista, se l’informazione è disponibile •Quantità prevista che deve essere disponibile per l’operazione successiva. Sono comprese quantità buona e quantità di scarti |
sì |
- |
Foglio pallet per macchine da stampa a foglio con InsertStar
Condizione: L’uso delle informazioni dell’inseritore di linguette sul foglio pallet è disponibile a partire dalla versione S14A di Press Center. Durante la creazione della macchina da stampa a fogli nel CDM fate attenzione a selezionare la versione di macchina corretta. Vedi Configurazione periferica generale supplementare per la classe periferica «Macchina da stampa a foglio».
Per le macchine da stampa a foglio con il sistema d’inserimento linguetta integrato InsertStar della Heidelberg, avete a disposizione copie originali del foglio pallet con informazioni addizionali. InsertStar riunisce una funzione di conteggio per la tiratura e una funzione di marcatura per i fogli di scarto. I fogli pallet per InsertStar contengono informazioni relative all’elaborazione ulteriore come, p.es., l’elencazione di fogli con errori di trascinamento.
Per le macchine da stampa a fogli con InsertStar, avete a disposizione in totale quattro copie originali: due per Prinect Inspection Control (PIC) e due per Prinect Inspection Control 2 (PIC2). A differenza di PIC2, PIC può trasferire le duplicazioni difettose e scriverle sul foglio pallet.
La differenza tra le copie originali Classic e non Classic risiede nel fatto che le copie originali non Classic forniscono più informazioni, come p.es. la macchina prevista e l’operazione successiva.

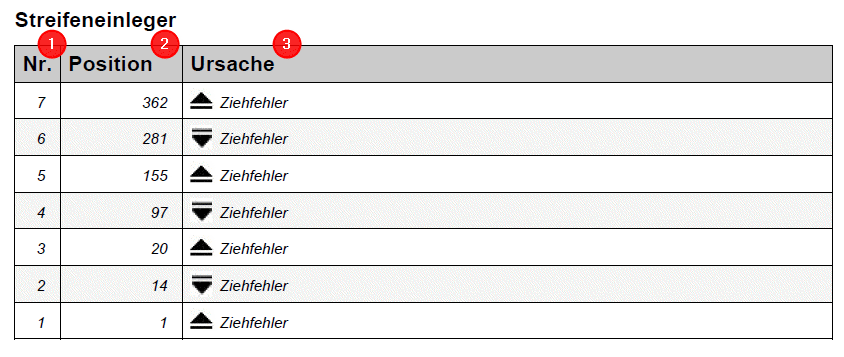

Foglio pallet d’esempio per la funzione di marcatura
No. (1)
Indica il numero della linguetta No. 1 corrisponde alla prima linguetta interfogliata. È situata nella posizione più in basso nel pallet.
Posizione (2)
Indica il numero di foglio per un evento. La posizione 1 corrisponde al foglio più in basso sul pallet.
Causa (3)
Indica il motivo per il quale è stata inserita la linguetta (p.es. errore di trascinamento).
|
Icona |
Significato |
|---|---|
|
Linguetta iniziale per un evento errore Questa icona indica, in combinazione con la posizione, a partire da quale foglio inizia l’evento errore. Grazie alla linguetta inserita nel pallet, l’operatore di macchina riconosce che a partire da quel punto, e fino alla fine della linguetta, i fogli seguenti presentano un errore. |
|
Linguetta finale per un evento errore Questa icona indica, in combinazione con la posizione, dove termina un evento errore. Grazie alla linguetta inserita nel pallet, l’operatore di macchina riconosce che fino a quel punto i fogli precedenti presentano un errore. Tutti i fogli situati tra la linguetta iniziale e la linguetta finale sono di conseguenza difettosi. |
|
Linguetta intermedia per un evento errore Questa icona indica, in combinazione con la posizione, in quale punto del pallet è stata inserita una linguetta intermedia. La linguetta intermedia viene inserita fra la linguetta iniziale e la linguetta finale secondo un determinato numero di fogli difettosi. L’impostazione di dopo quanti fogli difettosi viene inserita una linguetta intermedia deve essere precedentemente configurato nel Prinect Press Center. |
Configurazione per l’uscita del foglio pallet
1.Sul server Prinect deve essere creata una stampante Windows (solo stampanti DIN-A4) (Creazione di una stampante Windows sul server Prinect).
2.Se necessario, potete definire un nuovo logotipo per la copia originale standard (Modificare la copia originale documento di accompagnamento).
3.La periferica deve essere creata nel CDM (Collegare le macchine)
Per il «Foglio pallet InsertStar», tenete conto della versione del Prinect Press Center. Vedi Foglio pallet per macchine da stampa a foglio con InsertStar.
4.Alla periferica corrispondente deve essere assegnata una copia originale di fogli pallet (Assegnare una copia originale del documento di accompagnamento/foglio giornaliero ad una periferica).
5.Con un cambiapallet automatico, la stampa automatica di un foglio pallet può essere disattivata. Vedi Disattivare la stampa automatica del foglio pallet per il cambio di pallet.
6.Per il foglio pallet con informazioni addizionali per InsertStar, la funzione di conteggio o la funzione di marcatura dell’InsertStar deve essere attivata nel Prinect Press Center. Leggete a questo riguardo il manuale d’uso del vostro Prinect Press Center.
Creazione di una stampante Windows sul server Prinect
La stampante deve essere installata sul calcolatore del server Prinect.
Raccomandiamo la scelta di una stampante che sia accanto alla macchina da stampa per la quale deve essere stampato il foglio pallet.
Nota: Per la creazione della stampa sul server Prinect dovete essere connessi con l’utente «prinect».
Procedimento:
1.Sul server Prinect selezionate «Avvio > Periferiche e stampanti > Aggiungi stampante».

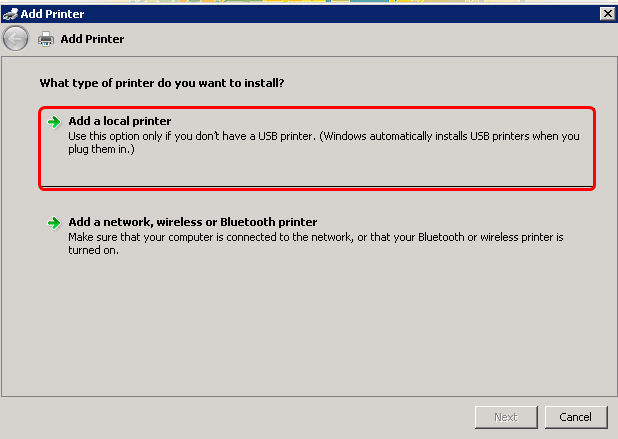

2.Selezionate l’opzione «Aggiungi stampante locale».

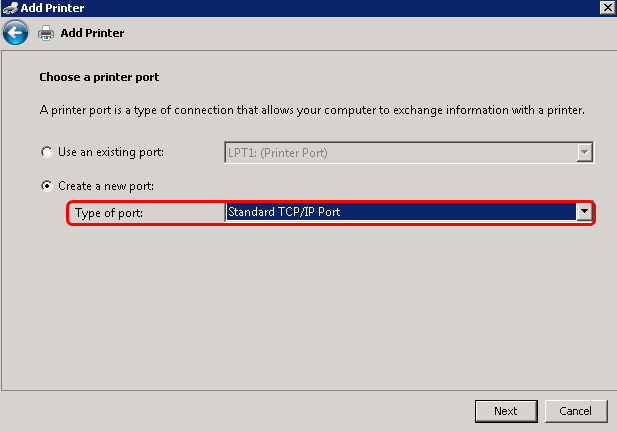

3.Come modo di collegamento selezionate «Porta TCP/IP standard».
4.Fate clic su «Avanti».

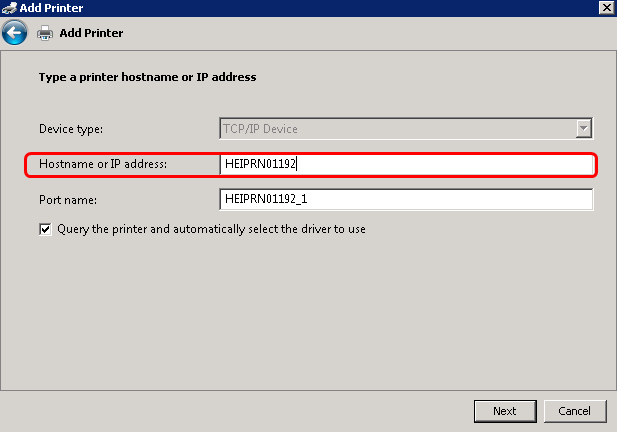

5.Immettete il nome o l’indirizzo IP della stampante.
6.Fate clic su «Avanti».

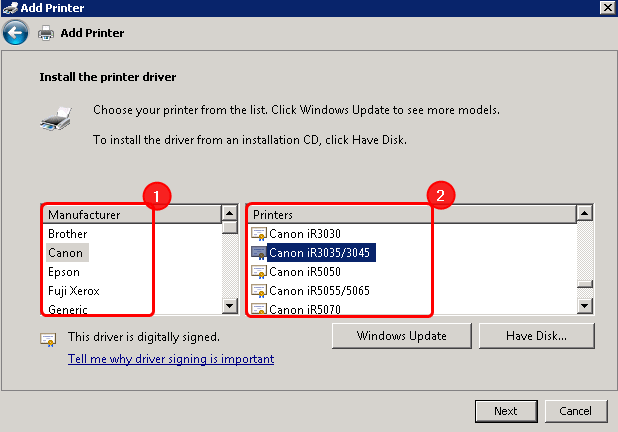

7.Selezionate il fabbricante della stampante (1) e il modello corrispondente (2).
Se il driver non fosse presente in elenco, contattate il fabbricante della stampante e caricate il driver corrispondente dalla pagina Internet del produttore.
8.Fate clic su «Avanti».

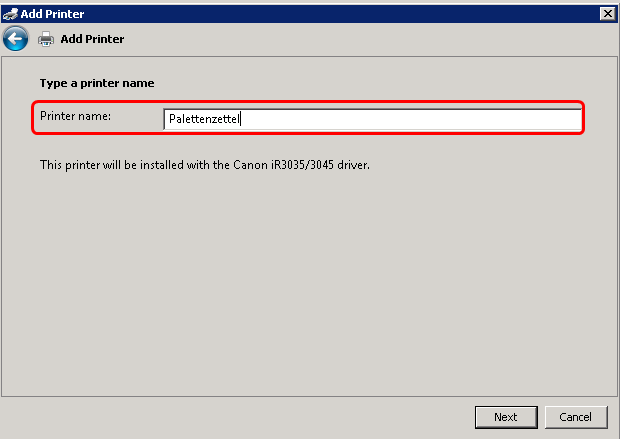

9.Immettete un nome per la stampante. Questo nome comparirà poi anche nel Prinect Cockpit come possibile scelta nell’Assistente periferica durante il caricamento di una macchina da stampa.
10.Fate clic su «Avanti».

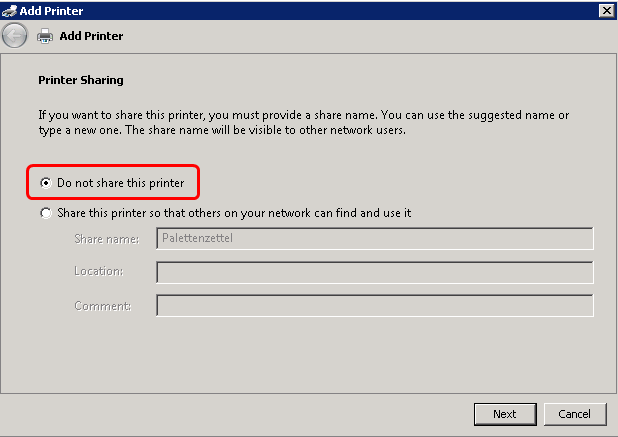

11.Selezionate l’opzione «Non condividere questa stampante».
12.Fate clic su «Avanti».

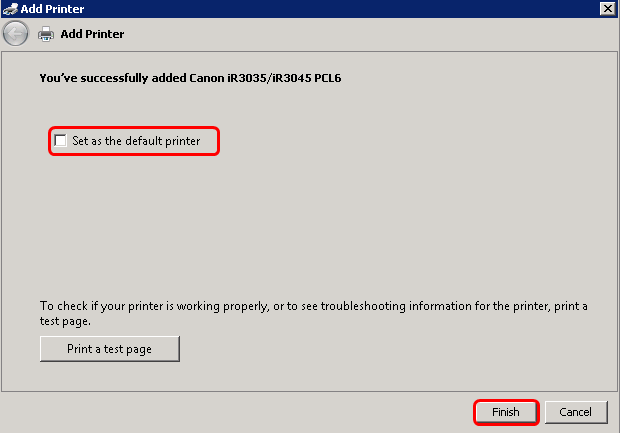

13.Eventualmente definite la stampante come stampante predefinita.
14.Fate clic su «Termina».
Ora la stampante è disponibile nel Prinect System. Se la stampante non dovesse essere disponibile per la selezione, riavviate eventualmente il «Prinect Services» con il Supervisor e controllate l’autorizzazione per la stampante creata.
15.Per controllare l’autorizzazione, nel Pannello di controllo Windows, nell’area «Stampanti», selezionate la stampante creata in precedenza e, nel menu contestuale, selezionate la voce «Proprietà».

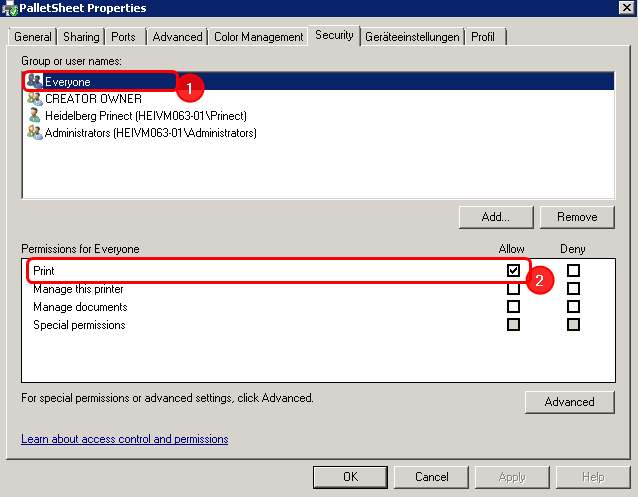

16.Nella scheda «Sicurezza» per il gruppo «Tutti» (1) deve essere abilitata almeno l’autorizzazione «Stampa» (2).
Disattivare la stampa automatica del foglio pallet per il cambio di pallet
Se si utilizza un cambiapallet automatico, dopo ogni cambio di pallet viene sistematicamente stampato un foglio pallet. Questa funzione non è sempre desiderata e può essere disattivata.
A tale scopo, procedete nel modo seguente:
1.Passate ad «Amministrazione > Sistema».
2.Nella lista sinistra, selezionate il server Prinect.
3.Sulla destra, fate scorrere fino all’area «Gestione centrale periferiche».
4.Fate clic sul pulsante «Proprietà».
5.Disattivate l’opzione «Stampa automaticamente il foglio pallet dopo il cambio del pallet».
Ora il foglio pallet non viene più automaticamente stampato dopo il cambio del pallet. La stampa del foglio pallet si effettua solo più manualmente tramite un messaggio RDE.
Stampa del foglio pallet sul Prinect Press Center
Affinché nella macchina da stampa corrispondente venga visualizzato il messaggio manuale RDE «Stampa foglio pallet», dovete effettuare una sincronizzazione tra il Master Data Store (MDS) e le macchine da stampa del Prinect Press Center. Per il procedimento da seguire per la sincronizzazione vedi Sincronizzazione della configurazione RDE (rilevamento dei dati d’esercizio) con la macchina da stampa..
Dopo la sincronizzazione della configurazione RDE potete caricare un ordine sul Prinect Press Center e stampare un foglio pallet. Il procedimento generale da seguire è il seguente:
1.Nel Prinect Press Center passate al menu «Rilevamento dati d’esercizio» (1).
2.Connettete un operatore di macchina (2).
3.Passate poi al menu «Ordine» (3).

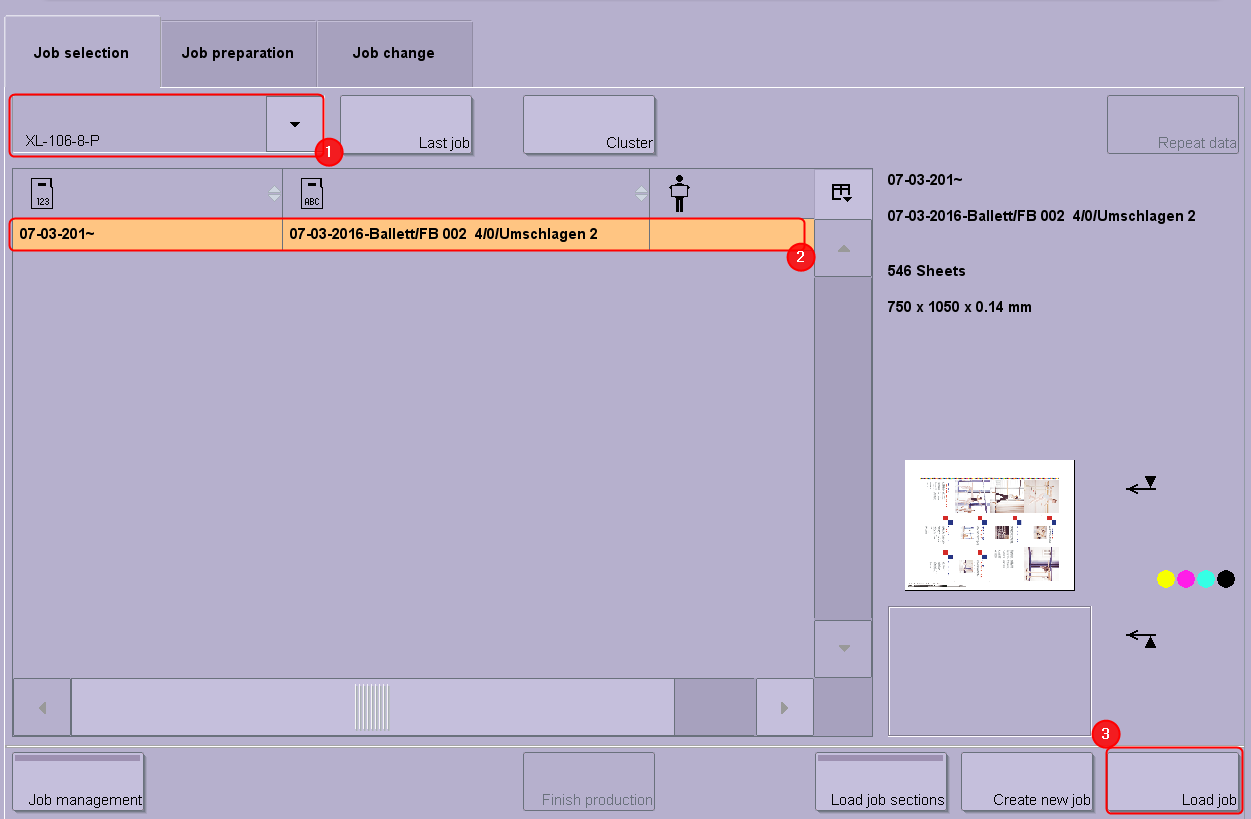

1.Selezionate la memoria dati della vostra macchina da stampa (1).
2.Selezionate l’ordine che desiderate stampare (2).
3.Caricate l’ordine (3).
4.Fate clic sul pulsante «Abilita ordine» e avviate l’operazione di stampa con il pulsante seguente:

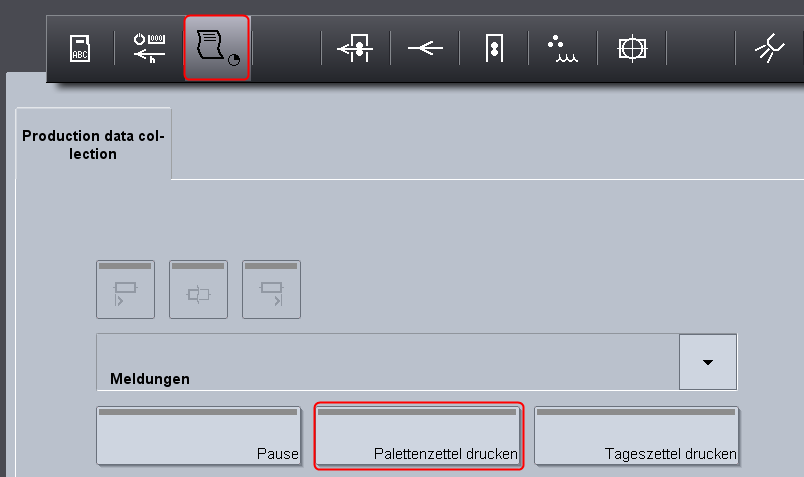

5.Ora, con l’avvio della stampa, potete attivare l’operazione (messaggio RDE) «Stampa foglio pallet» (2) tramite il rilevamento dati d’esercizio (1).
Il foglio pallet viene quindi stampato sulla stampante selezionata in precedenza.
6.Togliete ora il pallet dall’uscita e mettete il foglio pallet stampato sul pallet.
7.Spingete un nuovo pallet nell’uscita e continuate con l’ordine di stampa.
Stampare un foglio pallet sul Data Terminal
Affinché nella macchina da stampa corrispondente venga visualizzato il messaggio manuale RDE «Stampa foglio pallet», dovete selezionare il posto di lavoro corrispondente (macchina da stampa) nel Data Terminal.
1.Avviate il Data Terminal e tramite il pulsante «Impostazione posti di lavoro» selezionate la macchina da stampa sulla quale desiderate stampare il foglio pallet (1).
La macchina da stampa compare poi nella lista dei posti di lavoro (2).
2.Selezionate il posto di lavoro (2) e poi, nella lista degli utenti l’operatore di macchina (3).
3.Connettete l’utente (4).
4.Compare la finestra «Selezione ordine». Qui selezionate un ordine.
5.Accedete quindi al rilevamento dati d’esercizio.

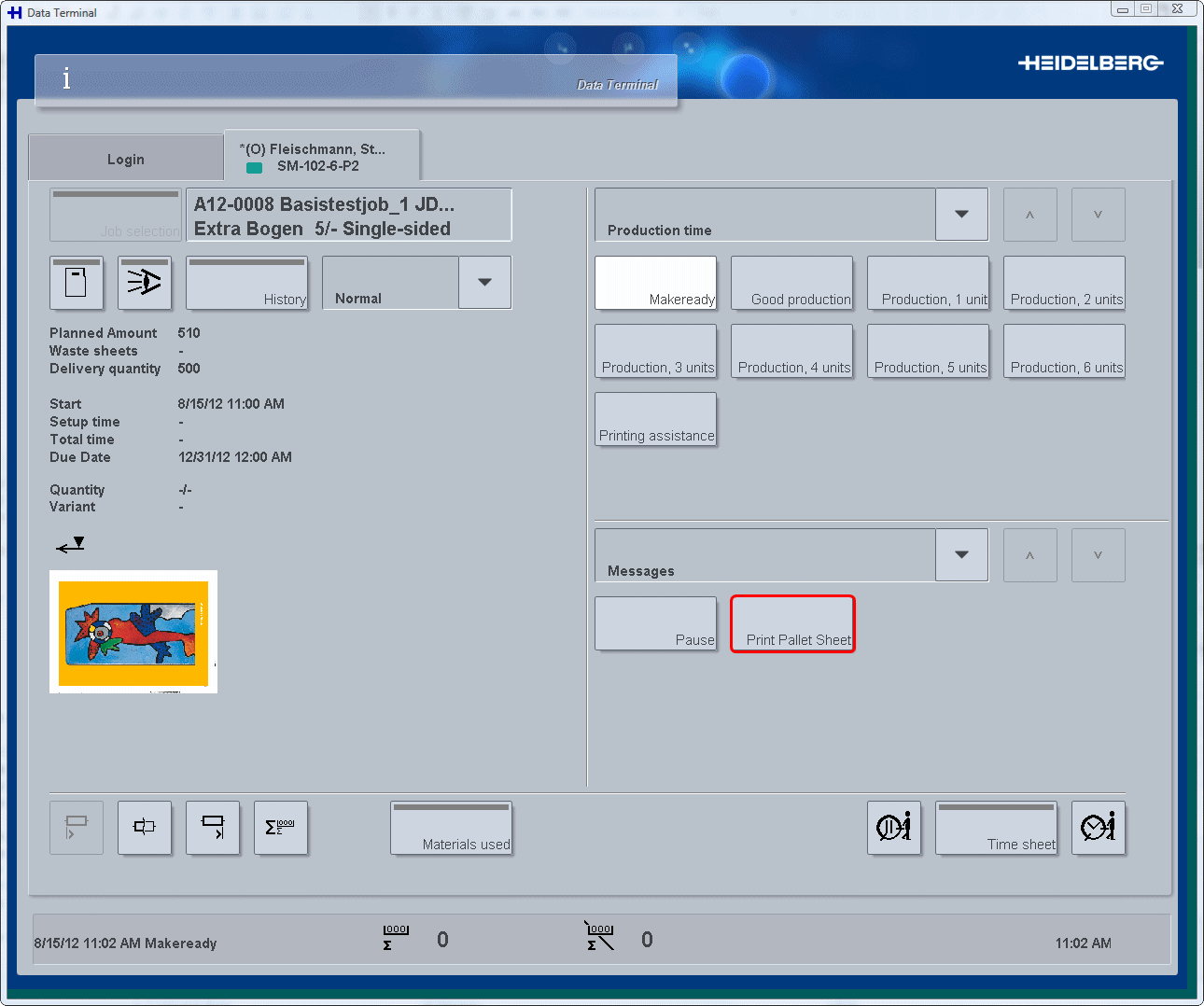

6.Ora, nel rilevamento dati d’esercizio potete stampare un foglio pallet.
Sulla stampante scelta in precedenza viene quindi stampato il foglio pallet.
