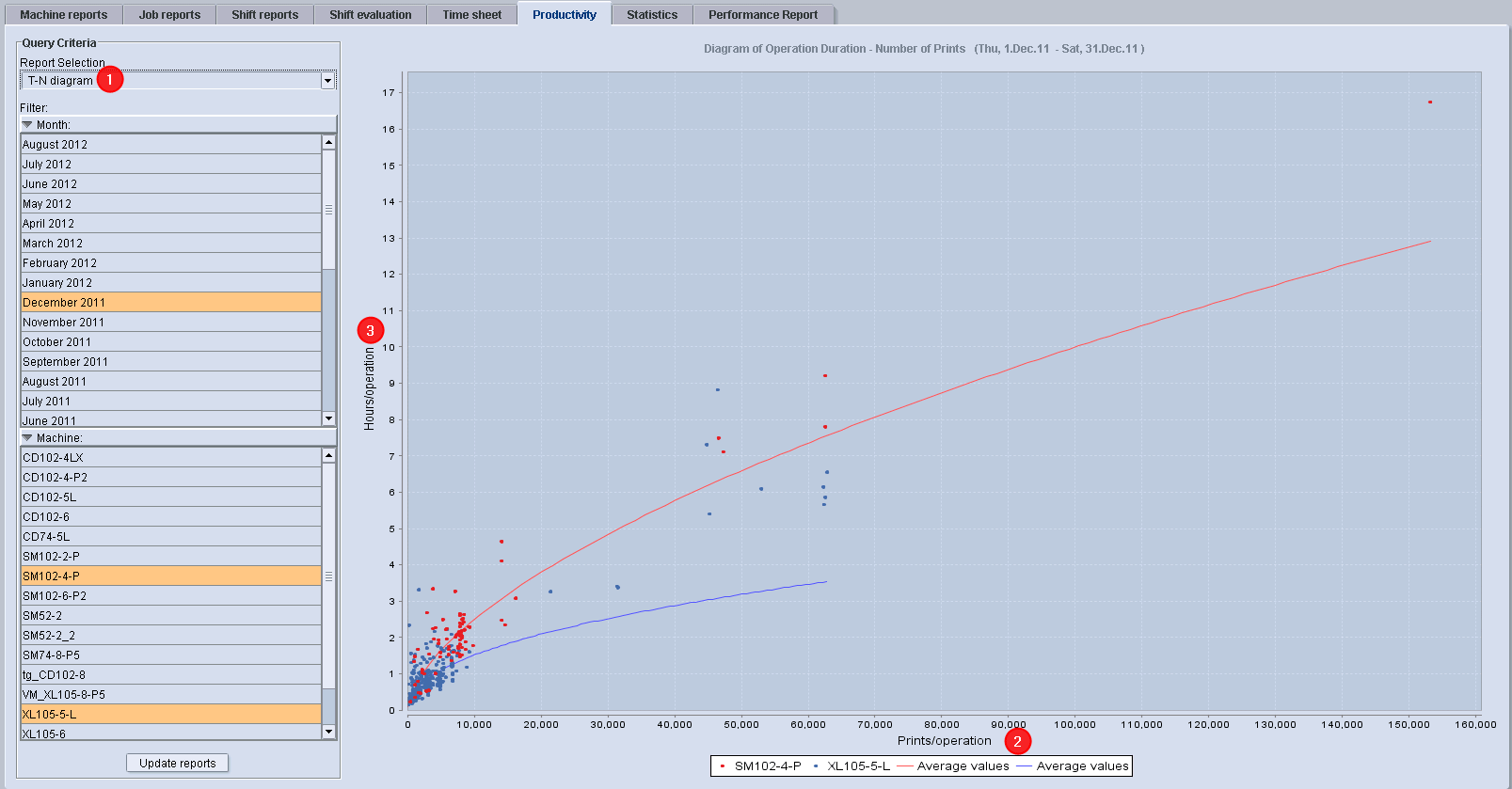

Diagramma T-N (tempo di produzione rispetto alla tiratura)
Nota: Il diagramma T-N analizza solo i tempi con riferimento a un ordine.
Il diagramma T-N (1) va utilizzato esattamente come il diagramma P-N. Qui viene analizzata la durata dell’operazione (3) in relazione ai fogli buoni dell’operazione stessa (2).
•Ore per operazione = tempo totale dell’operazione/operazione = durata = T
•Copie per operazione = Copie buone/Operazione = N
•Ciascun punto rappresenta un’operazione prodotta con un link al rapporto dell’ordine (fare clic sul punto).
•Valutazione grafica (curve) del rapporto tra:
·Durata dell’operazione in ore (tempo totale dell’operazione = dall’avvio alla fine dell’operazione).
·Copie per operazione (numero delle copie buone per ogni operazione).
•Confronto di più macchine in un diagramma (punti con colori differenti rappresentano macchine da stampa differenti).
•Le operazioni ad alta produttività si trovano nell’area inferiore della curva della media, le operazioni a bassa produttività sono al di sopra della curva della media.
Nota: 1 ordine con 2 operazioni (stampa in bianca e volta) su 1 macchina da stampa viene rappresentato con un punto.
