Através da opção "Data Terminal" você pode enviar dados de funcionamento para o Prinect Integration Manager. O Data Terminal destina-se às máquinas que não podem ser ligadas on-line e postos de trabalho manuais. Isto torna possível realizar uma recolha de dados de funcionamento para essas máquinas.
Você pode através da interface CDM (CDM=Central Device Manager) definir um aparelho Data Terminal com um quadro de contagem. O quadro de contagem passa o estado do totalizador da máquina para o Data Terminal. Neste caso não há necessidade de efetuar no Data Terminal uma contagem manual da tiragem produzida.
Ao criar o dispositivo Data Terminal com quadro de contagem, você deve atribuir um quadro de contagem ao dispositivo que você criou aqui na configuração do dispositivo. Você pode conectar até 12 máquinas a um quadro de contagem.
Criar um novo quadro de contagem
Nota: Uma descrição detalhada da instalação e substituição de um quadro de contagem é fornecida com o quadro de contagem. O link a seguir leva ao documento: Instalação e substituição do quadro de contagem.
Para criar um novo quadro de contagem no Prinect, copiamos os pontos necessários.
Pré-requisito: O quadro de contagem obteve um endereço IP válido.
1.Mude para o menu "Administração > Configuração do aparelho > Quadro de contagem".
2.Clique em "Criar".

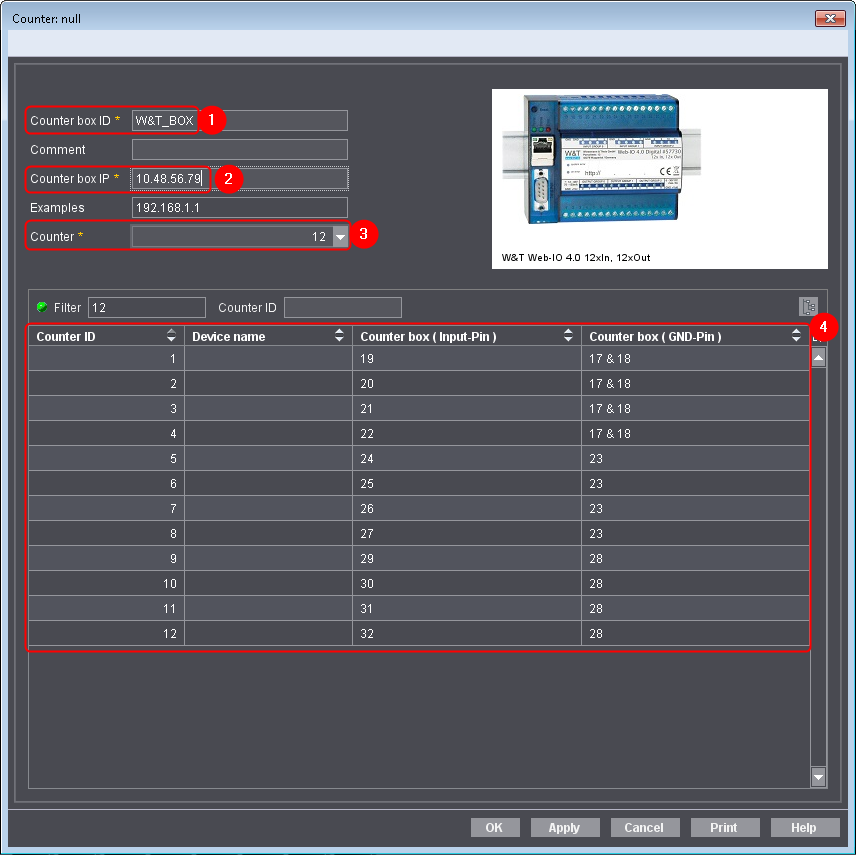

Abre-se a janela de diálogo para configurar o quadro de contagem:
3.Digite um nome para o quadro de contagem (1).
O nome aparece no CDM quando o dispositivo é criado.
4.Digite o endereço IP atribuído anteriormente (2).
5.Selecione o número de canais (3).
12 = novo quadro de contagem
6 = quadro de contagem velho

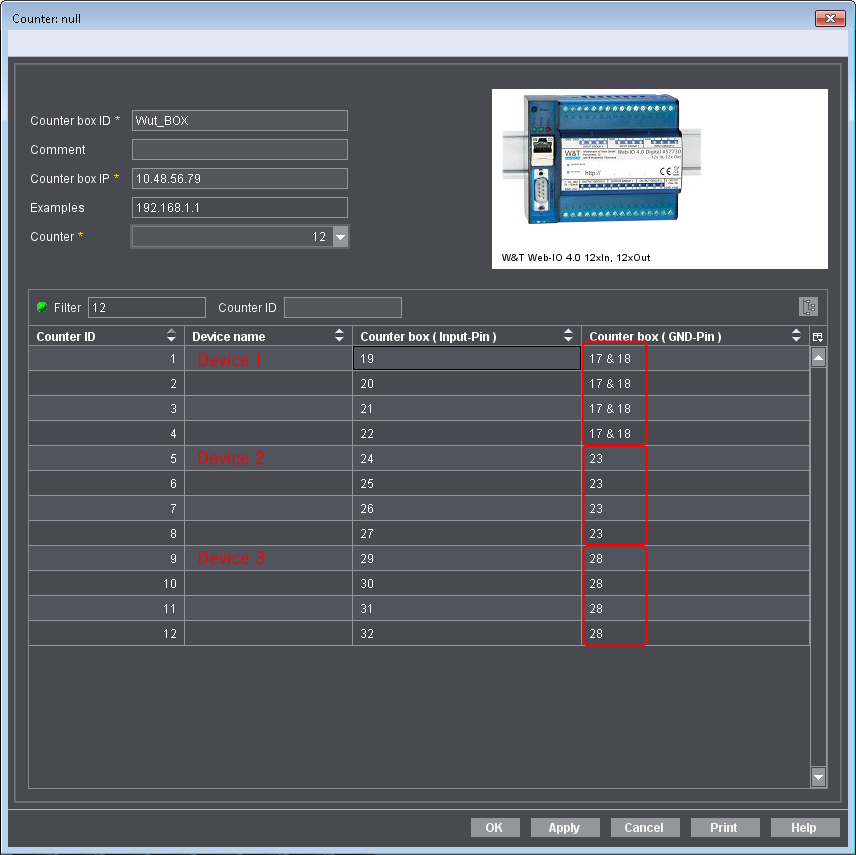

No exemplo abaixo, você verá uma variante de conexão, tal como ela deve ser usada para sinais de voltagem. Visto que cada máquina possui sua própria linha de aterramento na conexão e o quadro de contagem conecta 4 canais a cada terra, o sinal de voltagem deve ser deslocado no respectivo bloco de aterramento, ou seja:
Dispositivo 1 no canal 1-4
Dispositivo 2 no canal 5-8 e
Dispositivo 3 no canal 9-12.
6.Anote os canais de cada dispositivo (pressione "Imprimir" para imprimir a janela de diálogo).
7.Clique em "OK" para salvar os ajustes.
Na próxima etapa, atribua um canal aos dispositivos.
Atribuir um canal aos dispositivos
Após o quadro de contagem ter sido criado, deve ser atribuído um canal aos dispositivos. A atribuição é feita no Central Device Manager (CDM).
Pré-requisito: A seguir, supomos que os dispositivos já estão criados no CDM. Como criar um novo dispositivo está descrito na ajuda on-line do Prinect Cockpit.
Para atribuir um canal ao dispositivo, faça o seguinte:
1.No Prinect Cockpit, mude para "Administração > Sistema < Nome do Servidor Prinect >".
2.Abra a área "CDM".
3.Selecione o dispositivo.

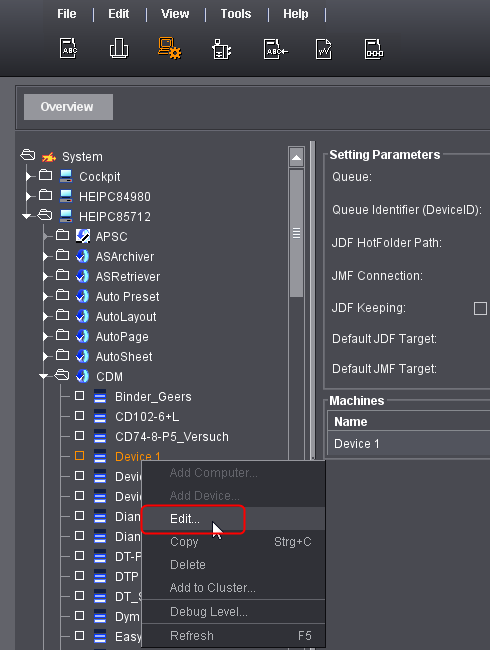

4.Clique em "Editar" no menu de contexto.
Abre-se o assistente do dispositivo:

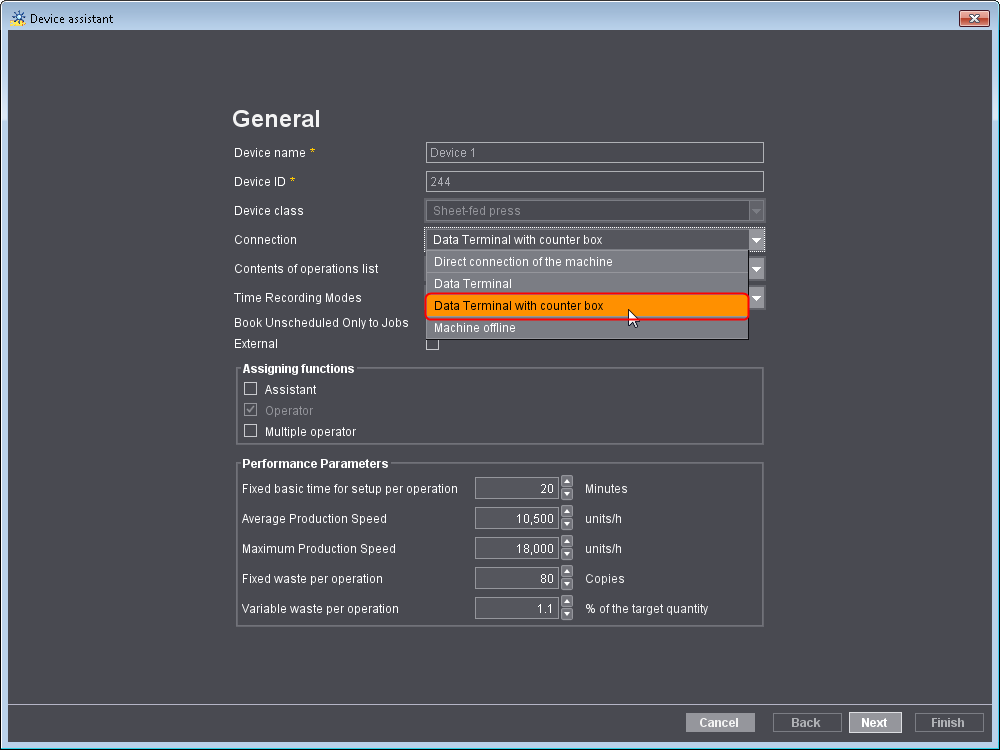

5.Selecione a conexão "Terminal de dados com quadro de contagem".
6.Clique em "Continuar" até "Configuração do quadro de contagem".

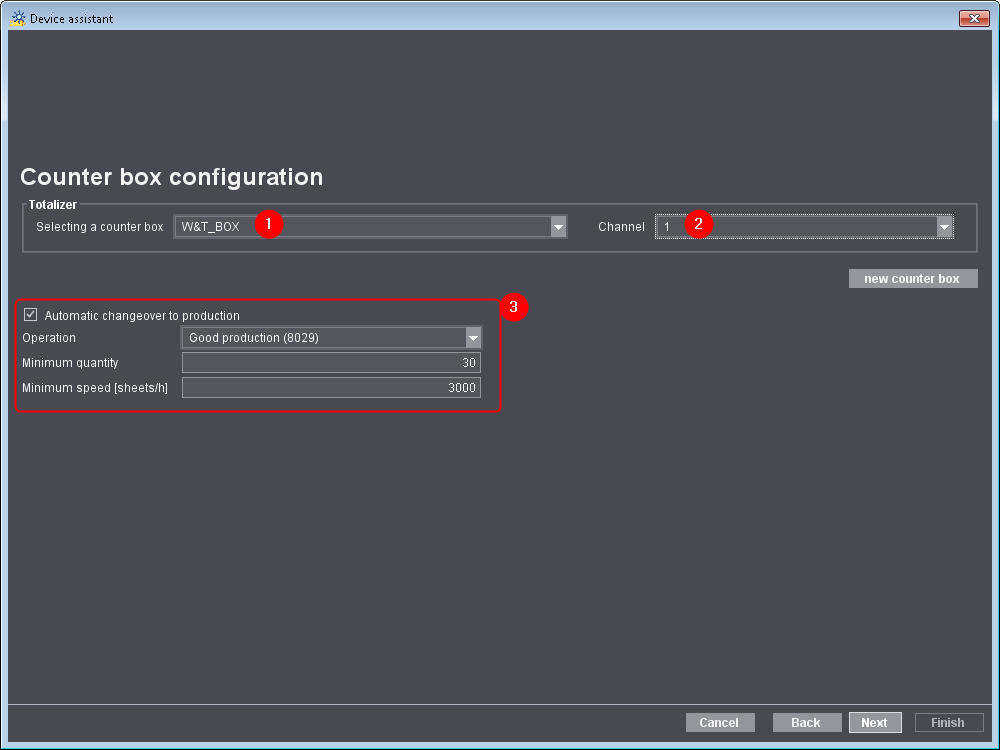

7.Selecione o quadro de contagem criado anteriormente (1).
8.Atribua o canal ao dispositivo (2).
Neste exemplo, atribuímos o dispositivo 1 ao canal 1.
(9).Ative, se desejado, a opção "Comutação automática para produção" e insira os valores em conformidade (3).
10.Clique em "Continuar".
11.Clique em "Pronto".
12.Repita os passos para os outros dispositivos.
13.Reinicie Prinect Cockpit, caso contrário, os nomes dos dispositivos não aparecerão, corretamente, na configuração do dispositivo.
Em seguida, verifique se você atribuiu os canais corretamente. Para fazer isso, mude novamente para "Administração > Configuração do dispositivo > Quadro de contagem" e abra o quadro de contagem.

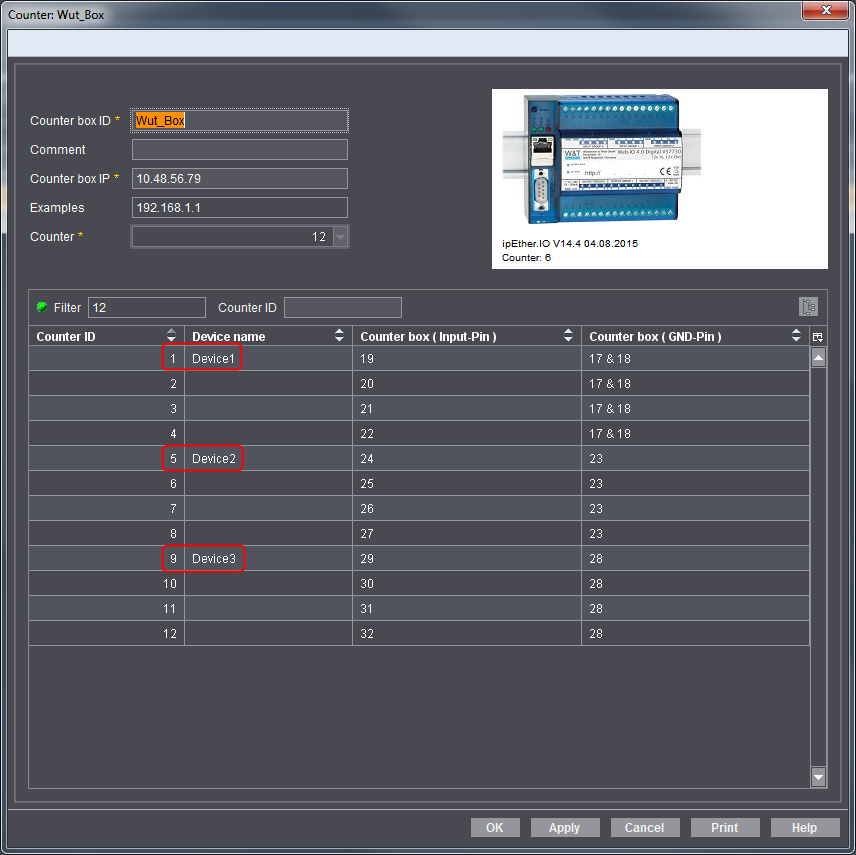

Os dispositivos devem agora estar nos canais certos:
Imprima o gráfico e, em seguida, faça a fiação para a máquina.
