您可以使用"Data Terminal"选项从任意一个工位上传送运行数据到 Prinect Integration Manager。数据终端用于替代离线连接的装置和手动工作区。也能实现手动获取这台装置与活件相关的运行数据。
通过 CDM 接口（CDM＝中央装置管理）设定一个具有计数器的 Data Terminal 装置。通过装置计数器盒将提供的总额累积器状态传送到数据终端。在此情况下，您无需在数据终端中手动获得定义的卷标。
在设定具有计数器的 Data Terminal 装置时，您必须分发计数器到先前设备配置中设定的装置。一个计数器上最多可以连接 12 台机器。
提示：计数器盒的安装和更换的详细说明随附在计数器盒中。可通过以下链接访问文档：安装和更换计数器盒
为了能在 Prinect 中创建一个新的计数器盒，我们复制了必要的位置。
前提条件：已为计数器盒分配了一个有效的IP 地址。
1.切换到"管理 > 装置配置 > 计数器盒"菜单。
2.点击“生成”。

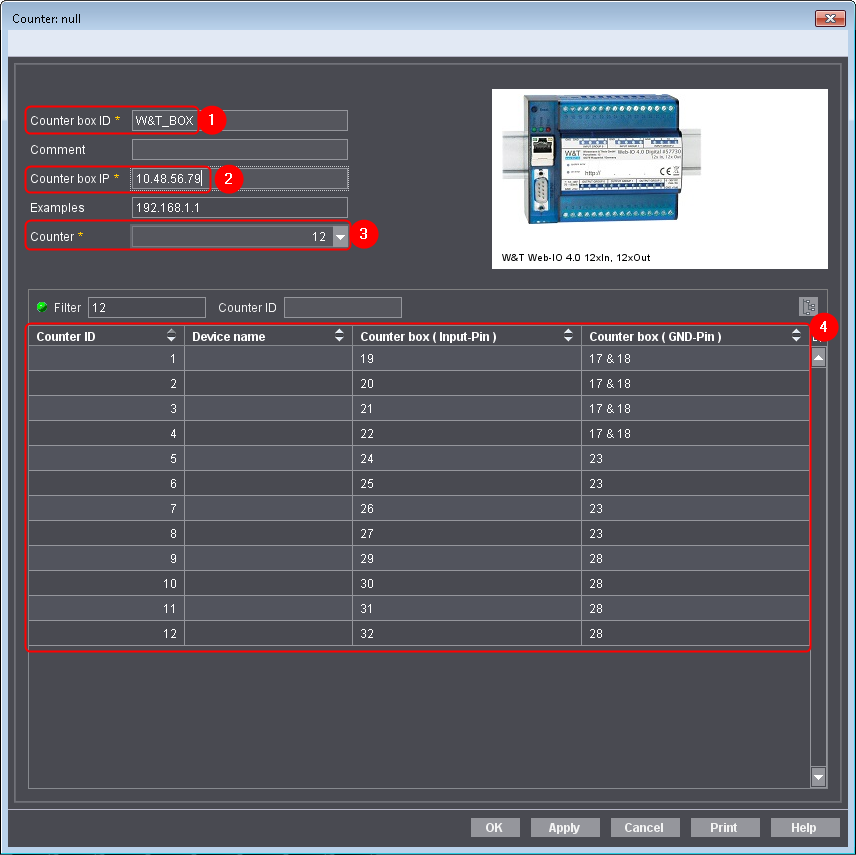

打开计数器盒配置对话框：
3.请输入计数器盒的名称 (1)。
在创建设备上，在 CDM 上出现该名称。
4.请输入事先给出的 IP 地址 (2)。
5.选择通道的数量 (3)。
12 = 新计数器盒
6 = 旧计数器盒

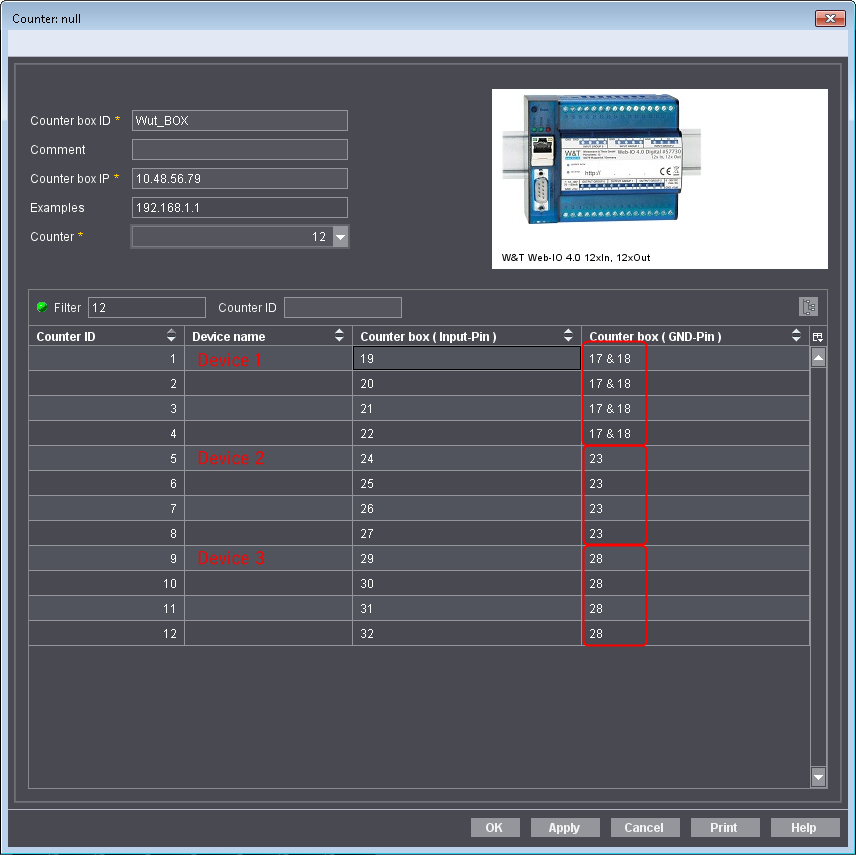

在下面的示例中，您将看到一个接口版本以及如何将它用于电压信号。由于每台机器在连接中都有自己的接地线，并且计数器盒将 4 个通道连接到地，因此必须移动相应接地块中的电压信号，即：
通道 1-4 上的设备 1
通道 5-8 上的设备 2
通道 9-12 上的设备 3。
6.记录下每一设备的通道（可以通过"印刷"来打印对话框）。
7.点击"确定"，保存设置。
在下一步中，为设备分配通道。
创建计数器盒后，必须将通道分配给设备。在中央设备管理器 (CDM) 上进行分配。
前提条件：在下文中，我们假设已经在 CDM 上创建了设备。在 Prinect Cockpit 的在线帮助中对如何创建新设备进行了描述。
按如下方式为设备分配一个通道：

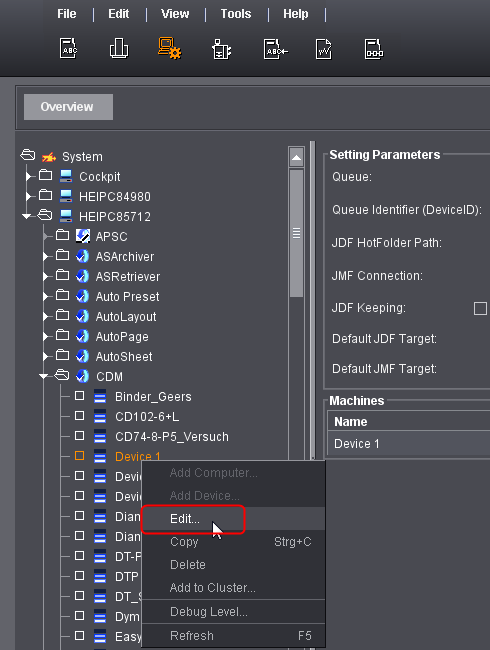

1.在 Prinect Cockpit 中切换至"管理 >系统 <Prinect 服务器的名称"。
2.打开 "CDM" 区域。
3.选择设备。
4.点击快捷菜单上的"编辑"。

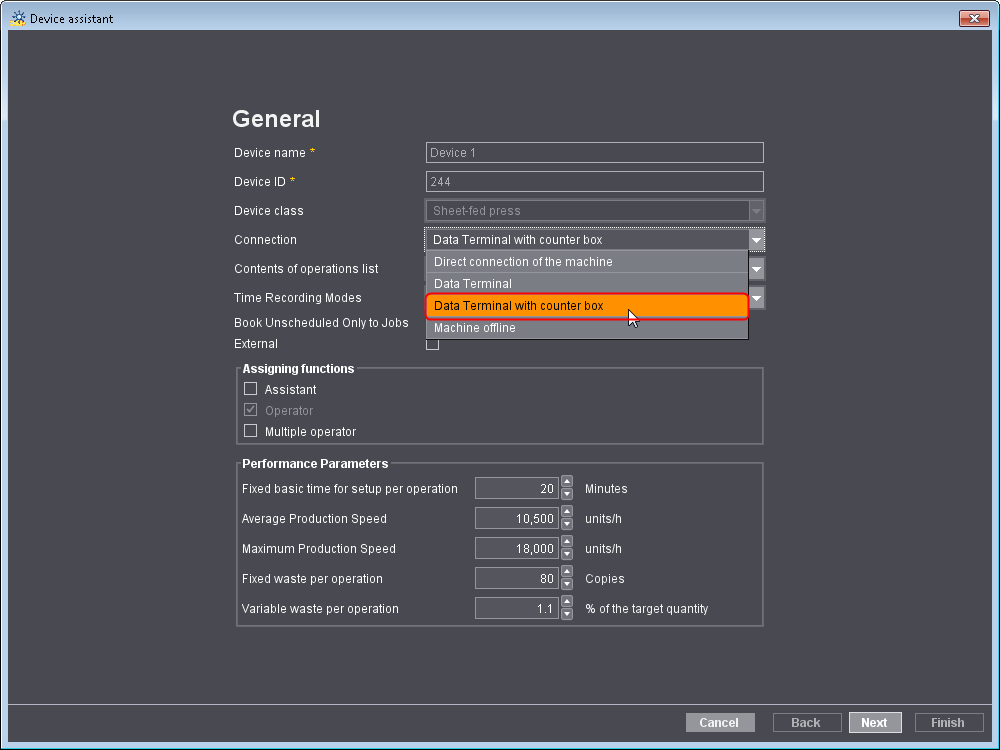

自动打开装置助手：
5.选择"数据终端与计数器盒"连接。

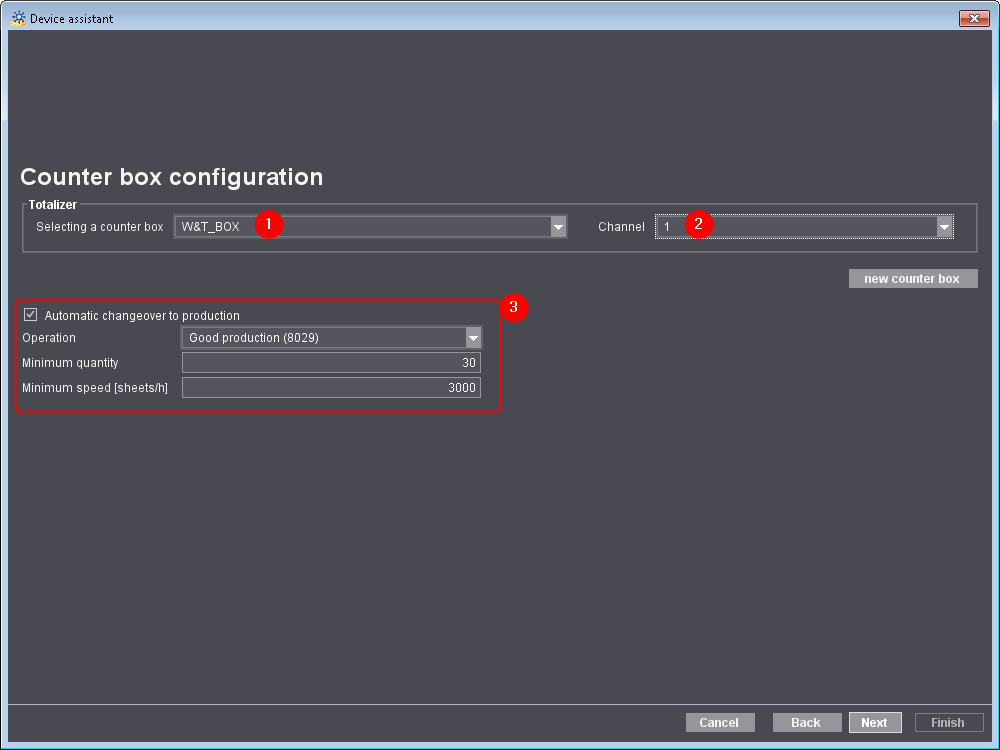

6.点击"下一步"打开"计数器盒配置"。
7.选择之前添加的计数器盒 (1)。
8.为设备分配通道 (2)。
我们在该示例中为设备 1 分配了通道 1。
(9).如果需要，则激活"自动切换到连续运行"选项并输入相应的数值 (3)。
10.点击“继续”。
11.点击"完成"。
12.为其他设备重复该步骤。
13.重启 Prinect Cockpit，否则不会在设备配置中正确出现设备名称。

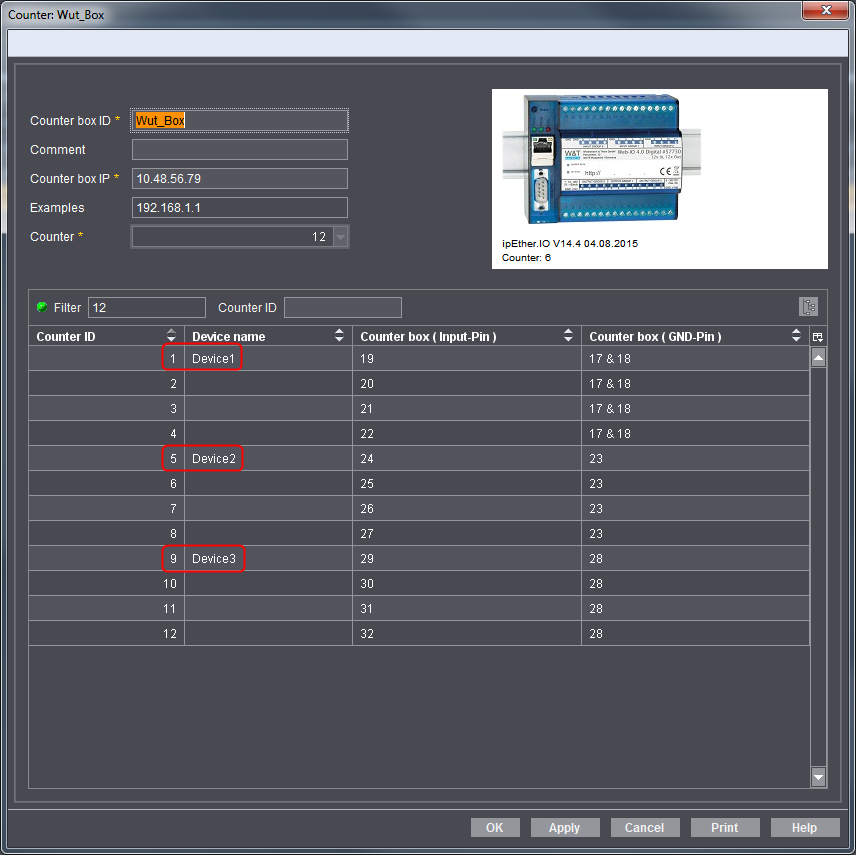

然后检查您是否正确分配了通道。为此，请再次切换到"管理 > 设备配置 > 计数器盒"并打开计数器盒。
设备现在应该在正确的通道上：
打印图形，然后连接到机器。
